13. Signaallampjes en signaalrelais

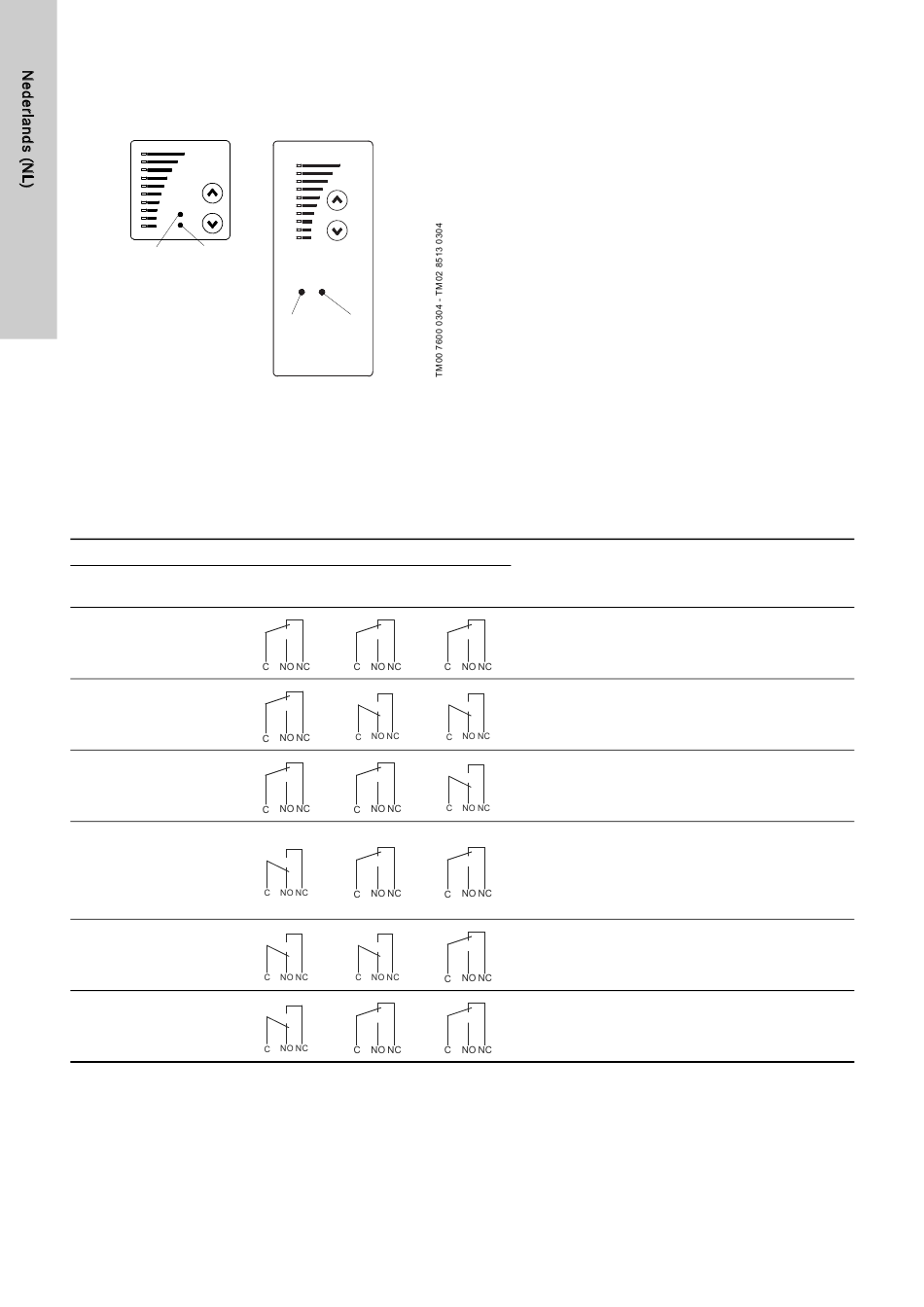

De bedrijfstatus van de Hydro Multi-E wordt weergegeven met de
groene en rode signaallampjes op het bedieningspaneel.
Zie afb. 28.
Groen
Rood
Afb. 28 Plaats van signaallampjes op het bedieningspaneel
van éénfase en driefasen Hydro Multi-E
Daarnaast heeft de Hydro Multi-E via een intern relais een uit-
gang voor een potentiaalvrij signaal.
Zie paragraaf 10.3.2 Signaalrelais
het signaalrelais.
De functies van de twee signaallampjes en het signaalrelais wor-
den in de onderstaande tabel weergegeven:
Signaallampjes
Storing Bedrijf
(rood) (groen)
Uit Uit
Uit Aan
Uit Knippert
Aan Uit
Aan Aan
Aan Knippert
Resetten van storingsmeldingen
Een storingsmelding (rood signaallampje) wordt automatisch
gereset door de Hydro Multi-E wanneer de storing is verdwenen.
266
Rood
Groen
voor de uitgangswaarden van
Signaalrelais geactiveerd tijdens:
Storing Bedrijf
Omschrijving
Gereed
De voedingspanning is uitgeschakeld.
De Hydro Multi-E is in bedrijf.
De Hydro Multi-E staat ingesteld op 'uitgeschakeld' via het
bedieningspaneel, de R100 of bus.
De Hydro Multi-E is uitgeschakeld vanwege een storing en
probeert opnieuw in te schakelen.
Als de oorzaak "Sensorsignaal buiten bereik" is, dan scha-
kelt de Hydro Multi-E uit en kan de storingsmelding niet
worden gereset voordat het signaal weer binnen het sig-
naalbereik is.
De Hydro Multi-E is nog steeds in bedrijf, maar één of
twee pompen hebben een storing. De storing wordt auto-
matisch gereset wanneer de storing is verdwenen.
De Hydro Multi-E staat ingesteld op 'uitgeschakeld' via het
bedieningspaneel, de R100 of bus, maar één of twee pom-
pen hebben een storing.
