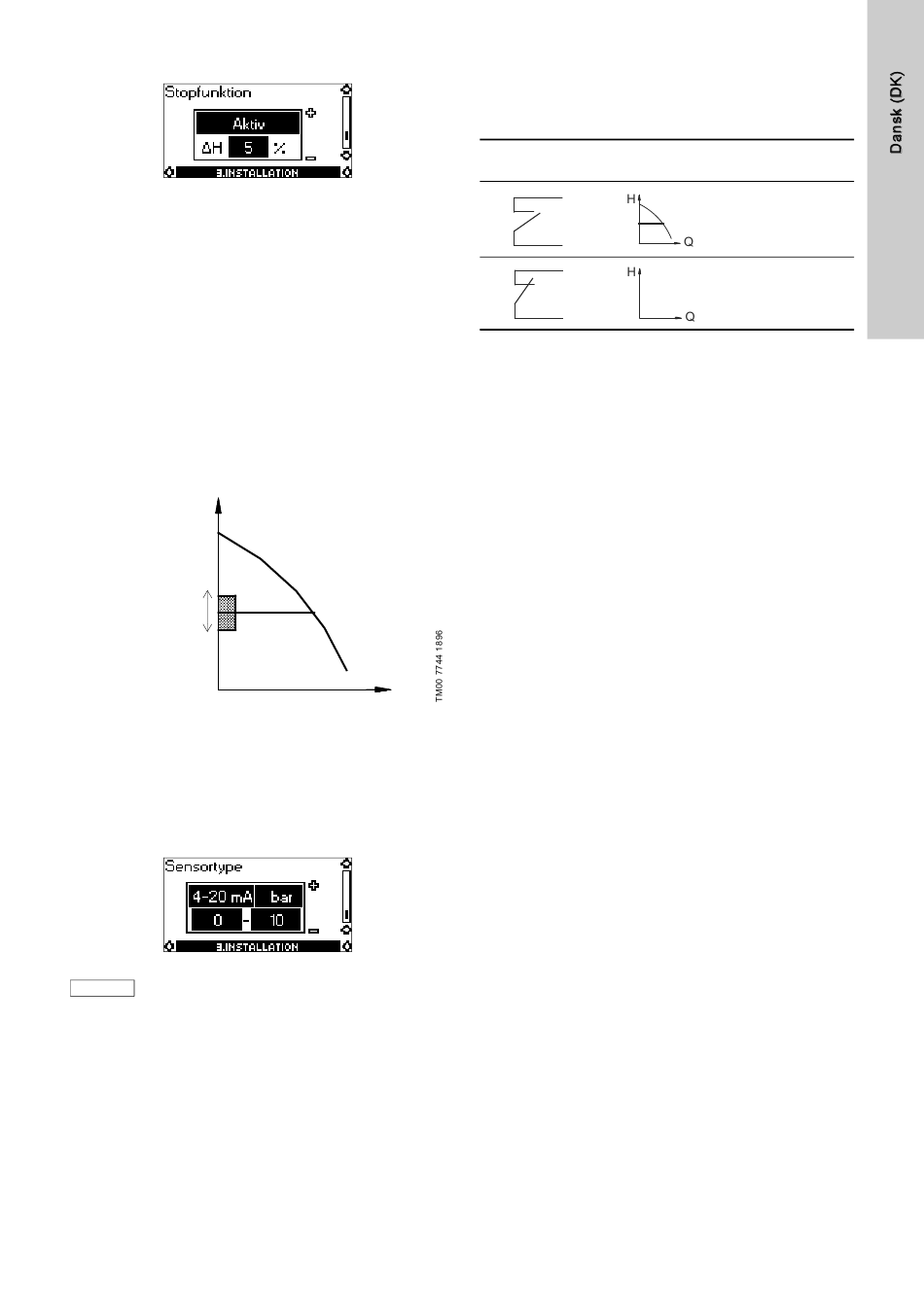

10.3.5 Stopfunktion
Formålet med stopfunktionen er at stoppe Hydro Multi-E ved
meget lavt flow for at undgå unødvendig energiforbrug.
Funktionen er kun aktiv når én pumpe kører.
Stopfunktionen kan indstilles til disse værdier:
• Aktive
• Ikke aktive.
Lavt flow registreres ved hjælp af den indbyggede "lavt-flow
detektor".
Hydro Multi-E kontrollerer flowet regelmæssigt ved at sænke
hastigheden et kort øjeblik og kontrollerer derved trykændringen.
Er der ingen eller kun en lille trykændring, betyder det at der er
lavt flow.
Når Hydro Multi-E konstaterer at der er et lavt flow, øges hastig-
heden indtil stoptrykket (aktuelt sætpunkt + 0,5 x ∆H) er nået, og
Hydro Multi-E stopper. Når trykket er faldet til starttrykket (aktuelt
sætpunkt - 0,5 x ∆H), genstarter Hydro Multi-E.
∆H angiver forskellen mellem start- og stoptrykket. Se fig. 27.
H
Stoptryk
∆H
Starttryk
Fig. 27 Forskellen mellem start- og stoptryk (∆H)
∆H er fabriksindstillet til 10 % af aktuelt sætpunkt.
∆H kan indstilles inden for området 5 % til 30 % af aktuelt sæt-
punkt.
Stopfunktionen kræver at membranbeholderens fortryk er
0,7 x aktuelt sætpunkt.
10.3.6 Sensor
Indstilling af sensor er kun relevant ved normal
Bemærk
drift.
Vælg blandt følgende værdier:
• sensorens udgangssignal:
0-10 V
0-20 mA
4-20 mA
• sensorens måleenhed:
bar, mbar, m, kPa, psi, ft, m
• sensorens måleområde.
Q
3 3
/h, m /s, l/s, gpm, °C, °F, %

11. Digital indgang

Hydro Multi-E har en digital indgang til ekstern fejl. Indgangen er
fabriksindstillet til ekstern fejl og er aktiv i lukket stilling.
Funktionsdiagram: indgang til digital funktion
Digitalfunktion
(klemme 1 og 9)
10 s
Hvis den digitale indgang er aktiv i mere end 10 sek., stopper
Hydro Multi-E på grund af en ekstern fejl.
Den digitale indgang bruges til tørløbssikring.
12. Datakommunikation
Det er muligt at tilslutte anlægget til et eksternt netværk.
Forbindelsen kan etableres via et GENIbus-baseret netværk eller
en netværk der er baseret på en anden fieldbus-protokol via en
gateway.
Gatewayen kan være et Grundfos CIU-kommunikationsinterface
eller en tredjeparts gateway. For yderligere oplysninger om
CIU-enhederne, se www.grundfos.com (WebCAPS) eller kontakt
Grundfos.
Normal drift
Ekstern fejl
