6.3.3 Protecção do motor
O Hydro Multi-E não necessita de protecção externa do motor.
Os motores incluem protecção térmica contra sobrecargas lentas
e bloqueios.
6.3.4 Protecção contra transitórios de tensão
O Hydro Multi-E encontra-se protegido contra transitórios de
tensão em conformidade com a norma EN 61800-3.
6.3.5 Tensão de alimentação
3 × 400/230 V - 10 %/+ 10 %, 50/60 Hz, N, PE.
A tensão de alimentação e a frequência estão indicadas na
chapa de características da bomba. Certifique-se de que a
bomba é compatível com a alimentação eléctrica disponível no
local de instalação.
Os fios na caixa de disjuntores do Hydro Multi-E têm de ser o
mais curtos possível. A excepção é o condutor de terra de pro-
tecção, que tem de ter comprimento suficiente para ser o último a
ser desligado, caso o cabo seja inadvertidamente retirado da
entrada do cabo.
Para o fusível de reserva máximo, consulte a secção
18.1 Tensão de alimentação.
ELCB
Instalação em edifícios

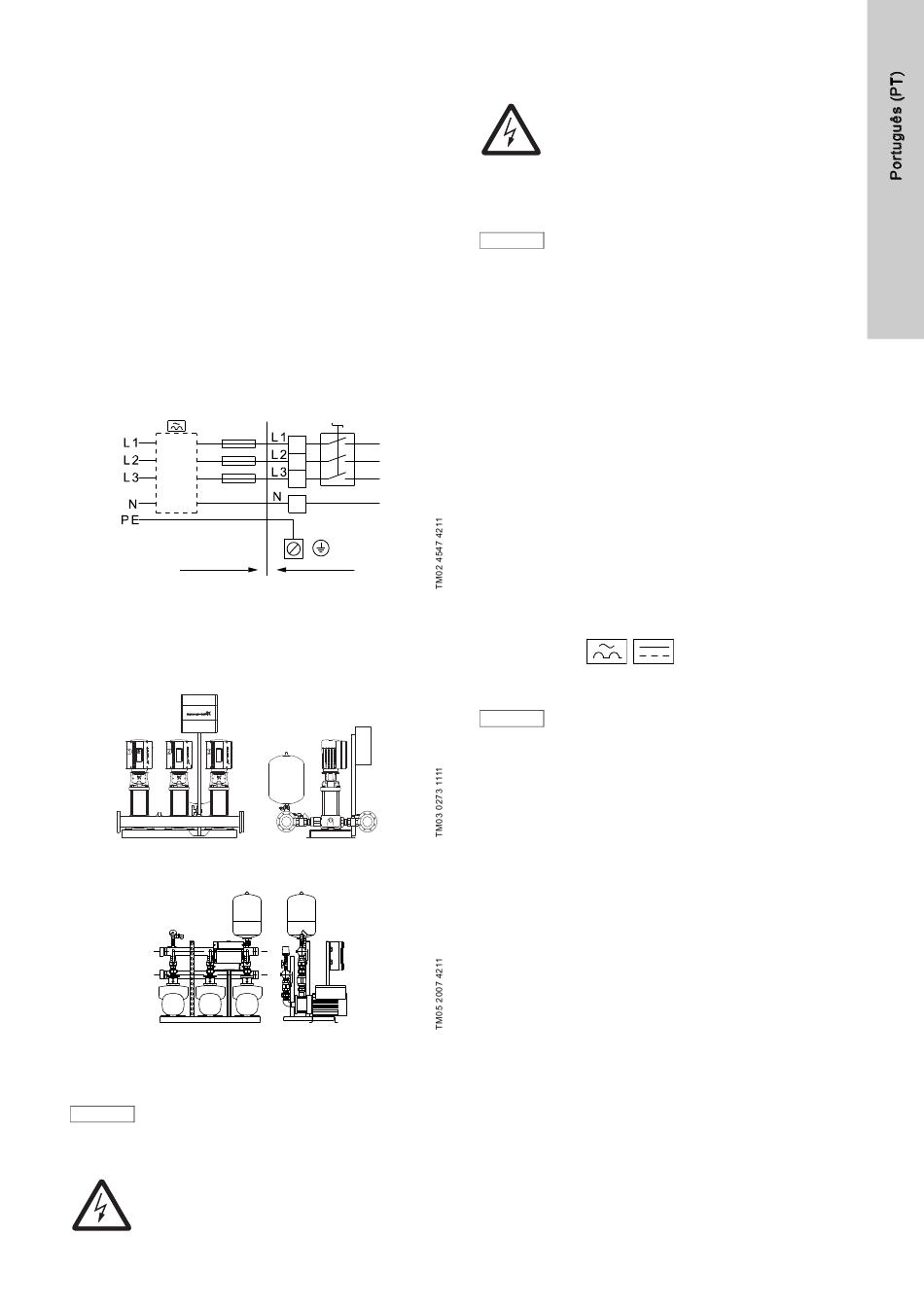

Fig. 7 Exemplo de Hydro Multi-E ligado à rede eléctrica com
fusíveis de reserva e protecção adicional
6.4 Instalação eléctrica, Hydro Multi-E com bombas
trifásicas
Fig. 8 Hydro Multi-E com bombas trifásicas
Fig. 9 Hydro Multi-E com bombas CME monofásicas
O utilizador ou o instalador são responsáveis
pela correcta instalação da protecção e ligação à
terra em conformidade com as regulamentações
Nota
locais. Todos os trabalhos devem ser executados
por pessoal qualificado.
Aviso
Nunca efectue quaisquer ligações na caixa de
disjuntores do Hydro Multi-E ou na caixa de ter-
minais de cada bomba sem que a alimentação
tenha sido desligada há 5 minutos, no mínimo.
Caixa de disjuntores
6.4.1 Protecção contra choques eléctricos - contacto
indirecto
Aviso
O Hydro Multi-E tem de ser ligado à terra e prote-
gido contra o contacto indirecto em conformi-
dade com as regulamentações locais.
Os condutores de terra de protecção devem ser identificados
com as cores amarelo/verde (PE).
Uma vez que a corrente de fuga dos motores de
4 a 5,5 kW é > 3,5 mA, é necessário ligar estes
Nota
motores à terra de forma particularmente
segura/resistente.
A corrente de fuga do Hydro Multi-E pode ser consultada na
secção 19.2 Corrente de fuga.
As normas EN 50178 e BS 7671 especificam o seguinte:
Corrente de fuga > 3,5 mA
O Hydro Multi-E tem de estar fixo e instalado permanentemente.
Além disso, tem de ser ligado à alimentação de modo permanente.
A ligação à terra tem de ser efectuada com condutores duplos.
6.4.2 Protecção adicional
Se o Hydro Multi-E estiver ligado a uma instalação eléctrica na
qual seja utilizado um disjuntor diferencial de fuga à terra (ELCB)
como protecção adicional, o tipo deste disjuntor tem de ser o
seguinte:
• É adequado para lidar com as correntes de fuga e acciona-
mentos com fugas de impulsos curtos.
• Dispara quando ocorrem correntes de defeito alternadas e
correntes de defeito com conteúdo CC, ou seja, CC pulsante e
correntes de defeito CC contínuas.
Para estes sistemas de pressurização é necessário utilizar um
disjuntor diferencial de fuga à terra de tipo B.
Este disjuntor tem de estar assinalado com os seguintes símbolos:
Quando é seleccionado um disjuntor diferencial
de fuga à terra, é necessário levar em considera-
Nota
ção a corrente de fuga total de todo o equipa-
mento eléctrico na instalação.
A corrente de fuga do Hydro Multi-E pode ser consultada na sec-
ção 19.2 Corrente de fuga.
6.4.3 Protecção do motor
O Hydro Multi-E não necessita de protecção externa do motor.
Os motores incluem protecção térmica contra sobrecargas lentas
e bloqueios.
6.4.4 Protecção contra transitórios de tensão
O Hydro Multi-E encontra-se protegido contra transitórios de ten-
são em conformidade com a norma EN 61800-3.
ELCB
