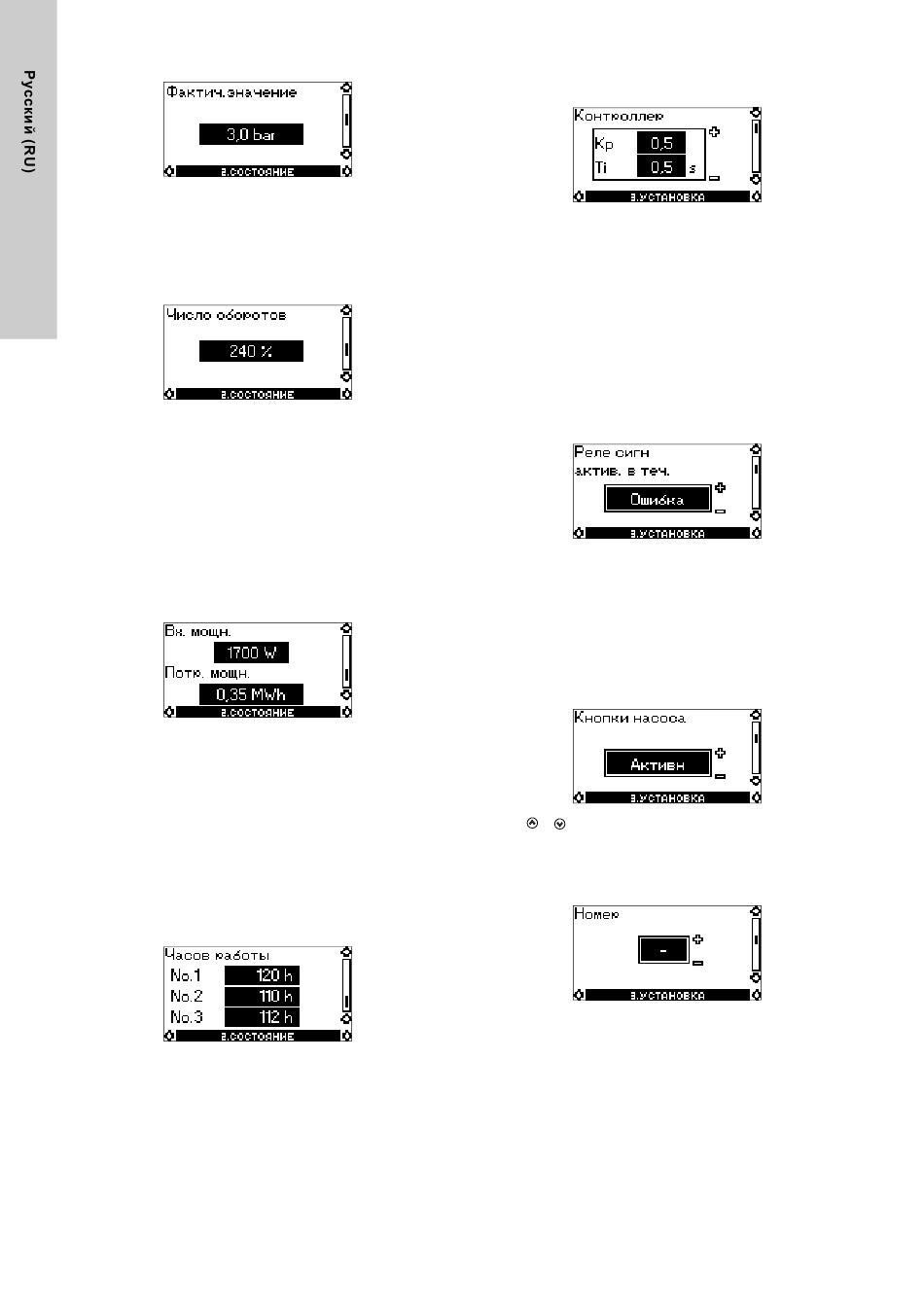

10.2.3 Индикация текущего значения
В этом окне будет индицироваться текущее значение,
замеренное подключенным датчиком.
Если к Hydro Multi-E не подключено никакого датчика, будет
появляться индикация "-".
10.2.4 Индикация текущего значения мощности на выходе
в %
Допуск: ± 5 %
По индикации в этом окне можно определить текущее
значение выходной мощности всех работающих насосов.
Пример
300 % соответствует 3 насосам, работающим с максимальной
частотой вращения.
150 % соответствует 2 насосам, работающим с частотой
вращения, составляющей 75 % от максимальной.
80 % соответствует 1 насосу, работающему с частотой
вращения, составляющей 80 % от максимальной.
10.2.5 Индикация подводимой и потребляемой мощности
Допуск: ± 10 %
В этом окне индицируется текущее значение подводимой из
электросети к Hydro Multi-E мощности. Мощность указывается
в ваттах (Вт).
По индикации в этом же окне можно определить текущее
значение потребляемой Hydro Multi-E мощности.
Значение потребляемой мощности - это суммарное значение,
рассчитываемое с момента начала эксплуатации модуля
Hydro Multi-E, и оно не может сбрасываться в ноль.
При замене насоса суммарное значение потребляемой
мощности будет сохраняться в ЗУ системы управления.
10.2.6 Индикация мото-часов эксплуатации
Допуск: ± 2 %
В этом окне индицируется число мото-часов эксплуатации
каждого из насосов. Значение мото-часов эксплуатации - это
суммарное значение и оно не может сбрасываться в ноль.
При замене насоса, счетчик мото-часов обнуляется.
322
10.3 Меню УСТАНОВКА
10.3.1 Выбор регулятора
В этом меню могут устанавливаться параметры
коэффициента усиления (K ) и времени интегрирования (T
p
встроенного пропорционально-интегрального (ПИ-)
регулятора, если заводские установки не являются
оптимальными для данных условий эксплуатации:
• Коэффициент усиления (K
диапазона от 0,1 до 20.
• Время интегрирования (T ) устанавливается в пределах
i
диапазона от 0,1 до 3600 секунд. При выборе 3600 секунд
регулятор начинает работать как пропорциональный
регулятор.
10.3.2 Выбор реле сигнализации неисправности,
нормального режима или готовности к эксплуатации
Здесь можно указывать, для каких целей будет
использоваться реле сигнализации:
• Ошибка (сигнал неисправности);
• Работы (рабочая сигнализация);
• Готов (сигнализация готовности к эксплуатации).
См. раздел 13. Светодиоды системы световой индикации и
реле системы сигнализации.
10.3.3 Блокировка клавиатуры насоса
Кнопки и панели управления могут быть:
• Активн;
• Не активн.
10.3.4 Ввод номера насоса
Hydro Multi-E можно присваивать номер от 1 до 64. В случае
передачи сигналов через шину связи номер должен
присваиваться каждому Hydro Multi-E.
) устанавливается в пределах
p
)
i
