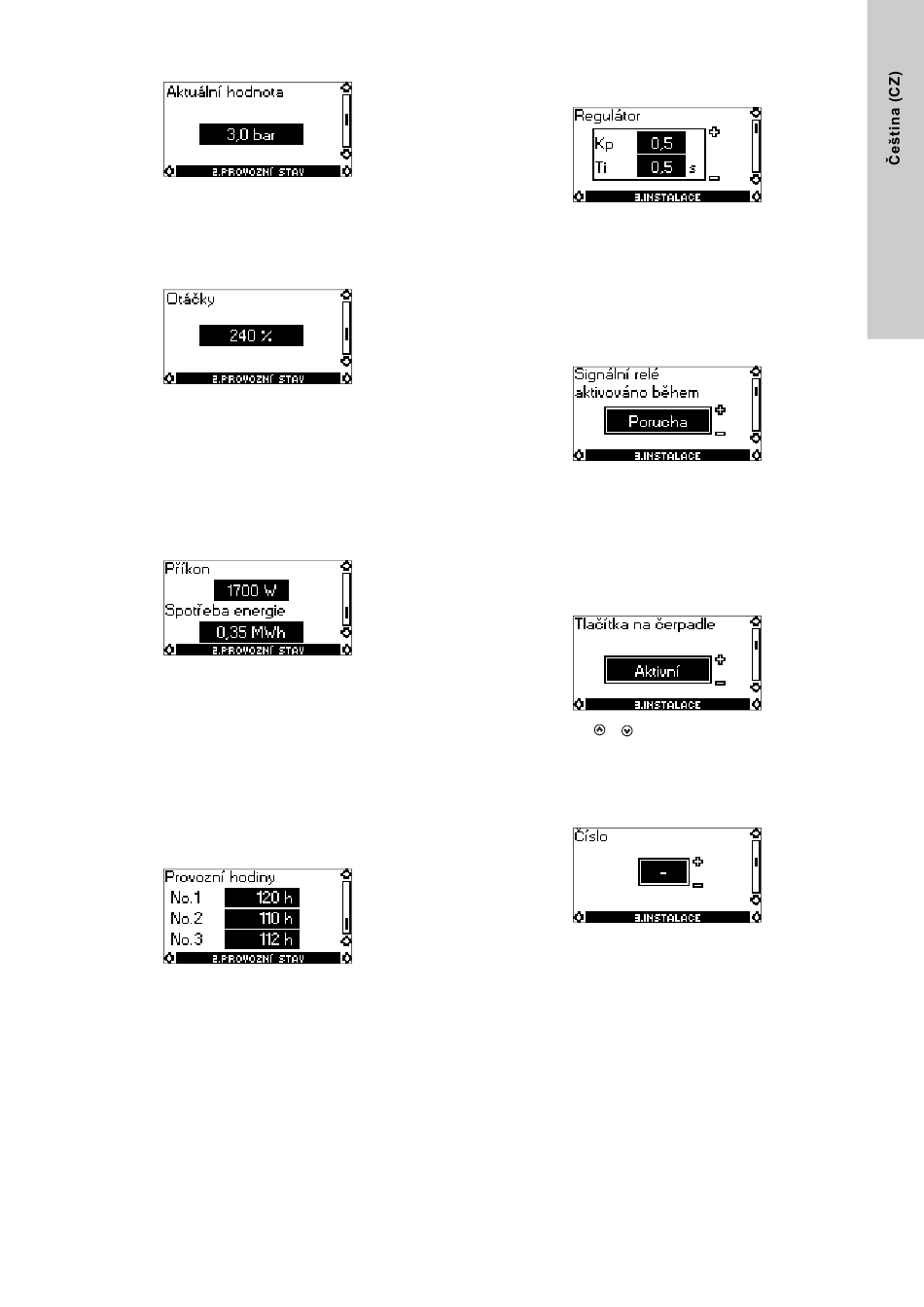

10.2.3 Aktuální hodnota
V tomto displejovém zobrazení se ukáže hodnota skutečně
naměřená připojeným snímačem.
Pokud není k automatické tlakové stanici Hydro Multi-E připojen
žádný snímač, objeví se na displeji symbol "-".
10.2.4 Celkový aktuální výkon v %
Tolerance: ± 5 %
Toto displejové zobrazení ukazuje skutečný výkon všech
provozních čerpadel.
Příklad
300 % odpovídá třem čerpadlům pracujícím při 100 % otáčkách.
150 % odpovídá dvěma čerpadlům pracujícím při 75 % otáčkách.
80 % odpovídá jednomu čerpadlu pracujícímu při 80 % otáčkách.
10.2.5 Příkon a energetická spotřeba
Tolerance: ± 10 %
Toto displejové zobrazení ukazuje aktuální energetický příkon
automatické tlakové stanice Hydro Multi-E ze sítě.
Hodnota příkonu je uvedena ve W.
V tomto displejovém zobrazení se také ukazuje energetická
spotřeba stanice Hydro Multi-E. Hodnota energetické spotřeby je
hodnota akumulovaná od momentu kompletace stanice
Hydro Multi-E ve výrobním závodě a nelze ji vynulovat.
Při výměně čerpadla zůstává akumulovaná hodnota energetické
spotřeby uchována v paměti.
10.2.6 Provozní hodiny
Tolerance: ± 2 %
V tomto displejovém zobrazení se ukazuje počet provozních
hodin každého jednotlivého čerpadla automatické tlakové stanice
Hydro Multi-E. Počet provozních hodin je kumulovaná hodnota,
kterou nelze vynulovat.
Při výměně čerpadla se počitadlo provozních hodin vynuluje.
10.3 Menu INSTALACE
10.3.1 Řídící jednotka
V tomto displejovém zobrazení lze nastavit stupeň zesílení (K
a integrační časovou konstantu (T
jestliže nastavení od výrobce není optimální.
• Konstantu přírůstku (K ) lze nastavit v rozsahu 0,1 až 20.
p
• Integrační dobu (T ) lze nastavit v rozsahu 0,1 až 3600 s.
i
Jestliže zvolíte 3600 s, regulátor bude fungovat jako
P regulátor.
10.3.2 Signální relé
Zvolte, při kterých provozních situacích má docházet k aktivaci
příslušného signálního relé:
• Porucha
• Provoz
• Připravenost.
Viz část 13. Signální světla a signální
10.3.3 Tlačítka na ovládacím panelu
Provozními tlačítky a na ovládacím panelu je možno
nastavit tyto hodnoty:
• Aktivní
• Neaktivní.
10.3.4 Číslo
Jednotlivým automatickým tlakovým stanicím Hydro Multi-E je
možno přidělit identifikační číslo 1 až 64. V případě zavedeného
systému bus komunikace musí mít své identifikační číslo každá
stanice Hydro Multi-E.
)
p
) zabudovaného PI regulátoru,
i
relé.
