5. Condições de funcionamento
5.1 Temperaturas
5.1.1 Temperatura ambiente
A uma temperatura ambiente entre os 0 °C e os +40 °C, a carga
dos motores pode ser de 100 %. Caso se pretenda que as bom-
bas funcionem a temperaturas ambiente superiores ou a mais de
1000 metros acima do nível do mar, consulte as instruções de
instalação e funcionamento da bomba.
5.1.2 Temperatura do líquido
0 °C a +60 °C.
5.1.3 Temperatura durante o armazenamento e transporte
-40 °C a +60 °C.
5.2 Humidade relativa do ar
Máximo 95 %.
5.3 Pressão máxima de funcionamento
A pressão máxima de funcionamento para o Hydro Multi-E é de
10 bar.
No entanto, para as bombas seguintes a pressão máxima de fun-
cionamento é de 16 bar:
• CME-I 5-6
• CME-I 5-8
• CR(I)E 3-15
• CR(I)E 5-16
• CR(I)E 10-9
• CR(I)E 15-7.
5.4 Período de adaptação do empanque
As faces do vedante são lubrificadas pelo líquido bombeado,
o que significa que pode haver fugas do empanque.
Quando a bomba arranca pela primeira vez, ou quando um novo
empanque é instalado, é necessário um período de adaptação
antes de a fuga ser reduzida a um nível aceitável. O tempo
necessário para isto depende das condições de funcionamento,
ou seja, sempre que as condições mudem, um novo período de
adaptação será iniciado.
Em condições normais, o líquido derramado irá evaporar-se.
Por conseguinte, não são detectadas fugas.
5.5 Pressão mínima de entrada
Os sistemas Hydro Multi-E com bombas CME
Atenção
exigem uma pressão de entrada positiva durante
o arranque e o funcionamento.
H
f
Hf
H
H
p
Pb b

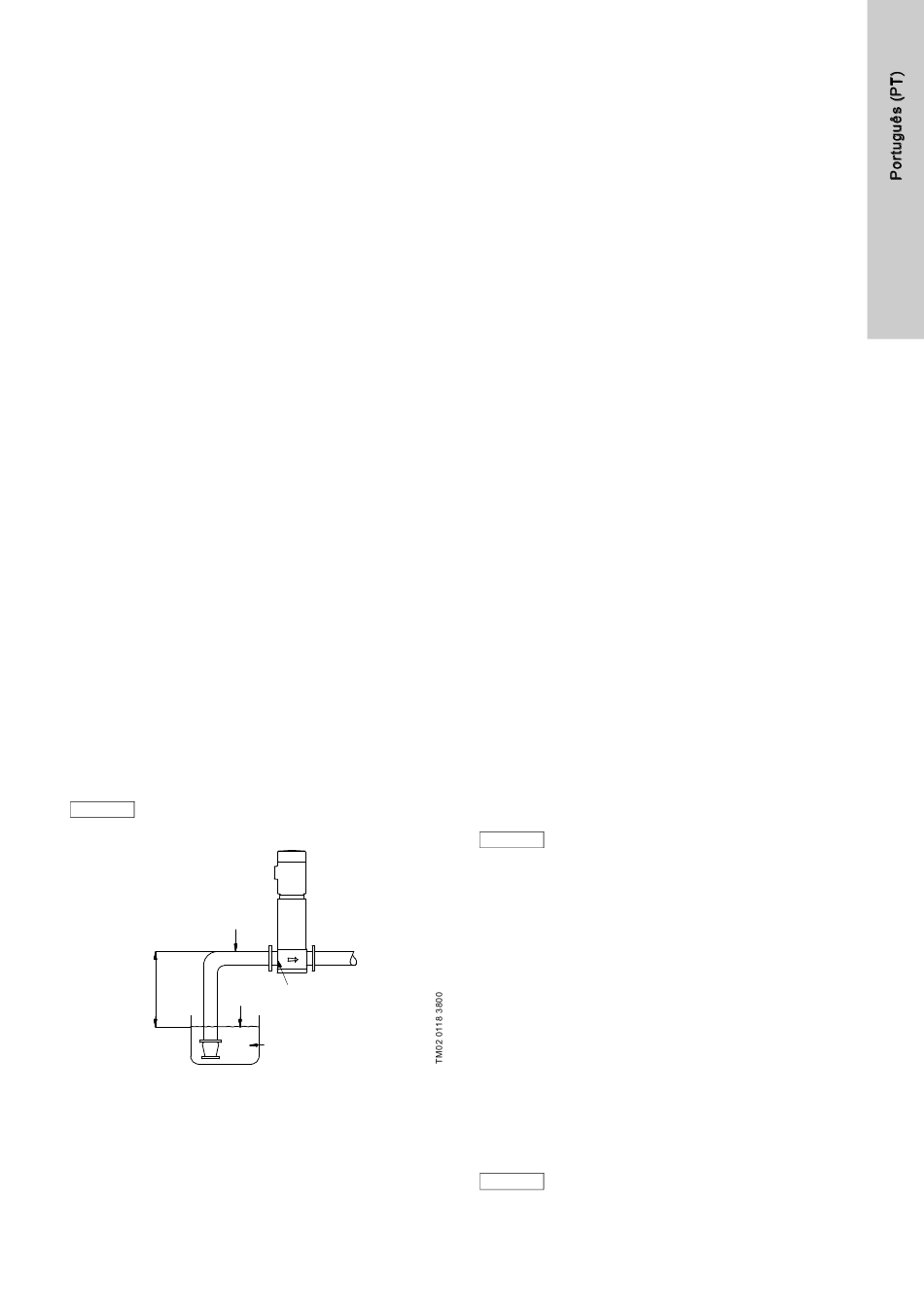

Fig. 3 Parâmetros para o cálculo da pressão mínima de
entrada
A pressão mínima de entrada "H" em metros de altura manomé-
trica, necessária para evitar a cavitação das bombas, pode ser
calculada da seguinte forma:
H = p x 10,2 - NPSH - H - H
b f v
p = Pressão atmosférica em bar.
b
(A pressão atmosférica pode ser configurada para 1 bar).
Em sistemas fechados, p
em bar.
NPSH
NPSH
H
Hv
v
- H
s
indica a pressão do sistema
b
NPSH = Altura piezométrica absoluta útil na aspiração (NPSH)
em metros de altura manométrica
(pode ler-se a partir da curva NPSH na página
com o caudal mais elevado que a bomba individual
debitar).
H = Perda por atrito no colector de aspiração em metros
f
de altura manométrica com o caudal mais elevado que
a bomba individual debitar.
H = Pressão do vapor em metros de altura manométrica,
v
consulte a página 427.
t = Temperatura do líquido.
m
H = Margem de segurança = mínimo de 0,5 metros de
s
altura manométrica.
Se o valor "H" calculado for positivo, a bomba individual pode
funcionar com uma altura máxima de aspiração "H" em metros de
altura manométrica.
Se o valor "H" calculado for negativo, é necessária uma pressão
mínima de entrada "H" em metros de altura manométrica. Tem de
existir uma pressão igual ao valor calculado "H" durante o funcio-
namento.
Exemplo
p = 1 bar.
b
Modelo: CRE 15, 50 Hz.
3
Caudal: 15 m /h.
NPSH (da página 425): 1,2 metros de altura manométrica.
H = 3,0 metres head.
f
Temperatura do líquido: +60 °C.
H (from page 427): 2,1 metros de altura manométrica.
v
H = p x 10,2 - NPSH - H - H - H
b f v
H = 1 x 10,2 - 1,2 - 3,0 - 2,1 - 0,5 = 2,8 metres head.
Isto significa que cada bomba pode funcionar a uma altura
máxima de aspiração de 2,8 metros de altura manométrica.
Pressão calculada em bar: 2,8 x 0,0981 = 0,27.
Pressão calculada em kPa: 2,8 x 9,81 = 27,4.
5.6 Pressão máxima de entrada
A pressão máxima de entrada não pode ultrapassar os 8 bar.
No entanto, a pressão efectiva de entrada + a pressão quando a
bomba está a funcionar com uma válvula fechada tem de ser
sempre inferior à pressão máxima de funcionamento.
5.7 Caudal mínimo
Devido ao risco de sobreaquecimento, as bombas não devem ser
utilizadas com caudais inferiores a 10 % do caudal nominal de
uma bomba.
As bombas não devem funcionar com uma vál-
Nota
vula de descarga fechada.
5.8 Arranque/paragem
O arranque e paragem do sistema através da alimentação eléc-
trica não deve ser efectuado mais de quatro vezes por hora.
Quando o sistema é ligado através da alimentação eléctrica, irá
arrancar após aprox. 5 segundos.
5.9 Depósito de membrana
A pressão de pré-carga do depósito de membrana foi configu-
rada para 0,7 x o valor de ajuste.
O valor de ajuste de fábrica é 0,5 x a pressão máxima, salvo se
houver especificação em contrário no guia de referência rápida
fornecido com o sistema Hydro Multi-E.
Caso o valor de ajuste seja alterado, a pressão de pré-carga do
depósito de membrana deve ser alterada em conformidade para
garantir o funcionamento ideal.
Calcule a pressão de pré-carga da seguinte forma:
Pressão de pré-carga = 0,7 x o valor de ajuste.
Meça a pressão de pré-carga com o sistema des-
Nota
pressurizado.
Recomendamos a utilização de gás de azoto para a pré-carga.
