10.1 ÇALIŞMA menüsü
R100 ve Hydro Multi-E arasında iletişim sağlandığında,
ilk görülecek ekran bu menüdür.

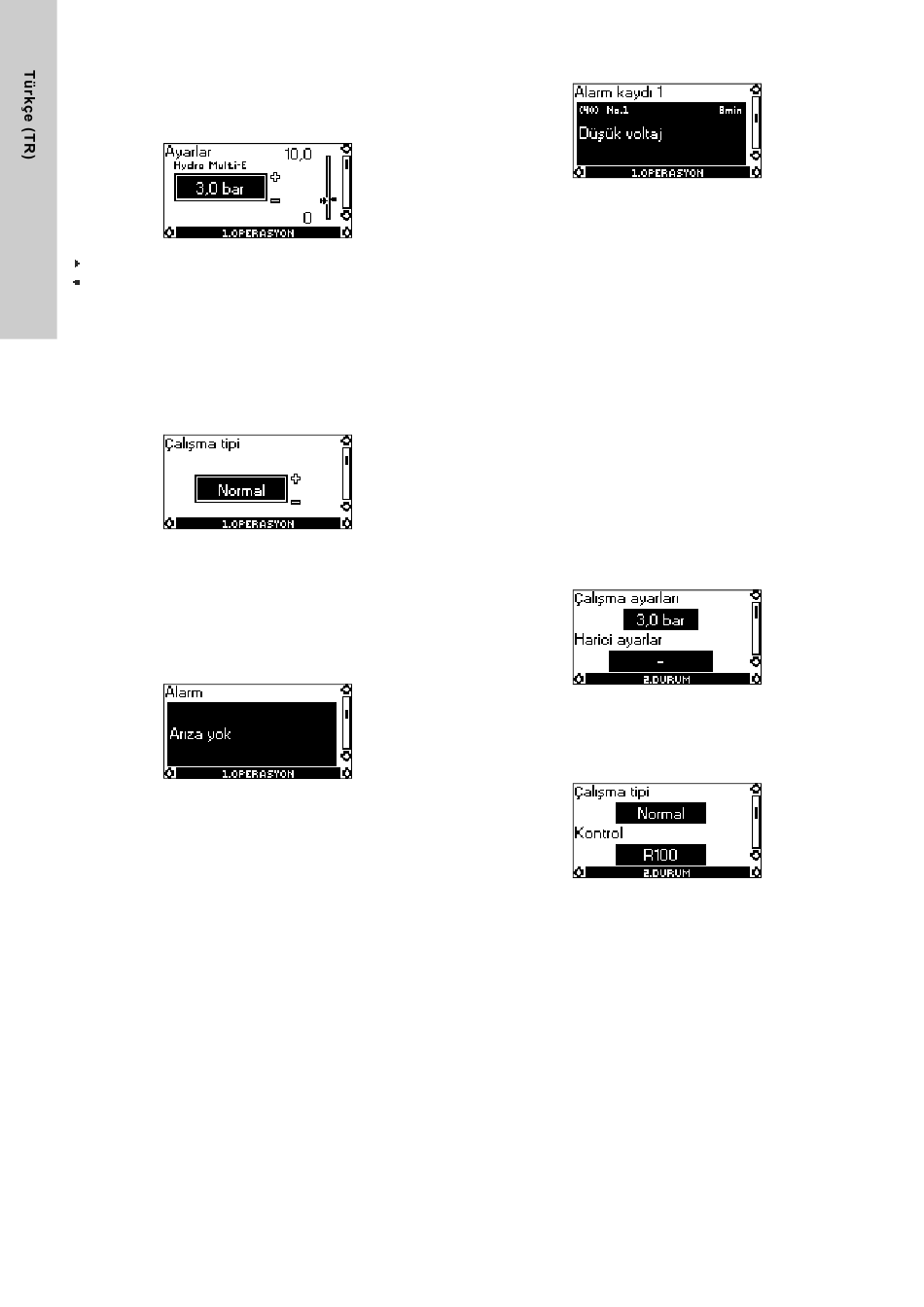

10.1.1 Ayar noktası
Ayar noktası ayarı
Gerçek değer
Ayar noktasını bu menüde belirleyebilirsiniz.
Normal çalışma modunda (fabrika ayarı) sensör aralığı ölçüm
aralığına eşittir.
Şu çalışma modlarından biri seçilebilir:
• Durdurma
• Maks. (maks. çalışma eğrisi).
10.1.2 Çalışma modu
Aşağıdaki çalışma modlarından birini ayarlayın:
• Durdurma
• Normal (çalışma)
• maks.
Çalışma modlarını ayar noktası özelliklerini değiştirmeden de
belirleyebilirsiniz.
10.1.3 Arıza göstergeleri
Bir arıza meydana gelmesi durumunda bu arızanın sebebi
ekranda görünür.
Olası nedenler:
• Yüksek motor sıcaklığı
• Düşük gerilim
• Yüksek gerilim
• Çok fazla yeniden başlatma (arızadan sonra)
• Aşırı yükleme
• Sinyal aralığının dışında kalan sensör sinyali
(yalnızca 4-20 mA)
• Harici arıza
• Kuru çalışma (yalnızca acil çalışma durumunda)
• Diğer arızalar.
Arızanın nedeni ortadan kalktıysa arıza göstergesi bu ekranda
sıfırlanabilir.
416
10.1.4 Alarm kaydı
Arıza durumunda en son meydana gelen beş arıza alarm
kaydında görüntülenir. "Alarm kaydı 1" en son arızayı; "Alarm
kaydı 2" sondan bir önceki arızayı gösterir, vb.
Yukarıdaki örnekten şu bilgilere ulaşılmaktadır:
• Pompa 1 (No. 1) için "düşük gerilim" arıza göstergesi.
• Arıza kodu (40).
• Arızanın meydana gelmesinden sonra Hydro Multi-E'nin güç
kaynağına bağlanma süresi, 8 dk.
10.2 DURUM menüsü
Bu menüdeki ekranlar sadece sistemin durumu ile ilgili bilgileri
içerir. Değerleri değiştirmek ya da ayarlamak mümkün değildir.
Gösterilen değerler, pompa ve R100 arasında kurulan son
iletişimde uygulanan değerlerdir. Bir durum değerini
güncellemeniz gerekiyorsa R100'ü kontrol paneline doğru tutun
ve [OK] düğmesine basın.
Bir parametreyi (örneğin hız gibi) sürekli ekranda tutmak
istiyorsanız, söz konusu parametre ekranda belirene kadar
aralıksız şekilde [OK] düğmesine basın.
Gösterilen değerin toleransı her ekranın altında belirtilmiştir.
Toleranslar, parametrelerin maksimum değerlerini % cinsinden
gösterecek şekilde belirtilmiştir.
10.2.1 Gerçek ayar noktasi
Tolerans: ± 2 %
Bu ekran gerçek ayar noktasını gösterir.
Harici bir ayar noktası sinyali bağlamak mümkün değildir.
10.2.2 Çalışma modu
Bu ekran gerçek çalışma modunu göstermektedir (Durdurma,
Normal (çalışma) veya Maks.). Ayrıca bu çalışma modunun
seçildiği yeri de göstermektedir (R100, Pompa, Veri yolu, Harici
veya Durdurma işlevi).
Durdurma işlevi hakkında daha fazla bilgi edinmek için bakınız
bölüm 10.3.5.
