8. Bedrijfsmodi
De bedrijfsmodi zijn de bedrijfsomstandigheden waarin het boos-
tersysteem door de gebruiker gebracht kan worden.
Mogelijke bedrijfsmodi:
• Stop
Alle pompen zijn uitgeschakeld.
• Normaal (fabrieksinstelling)
Eén of meer pompen draaien om de ingestelde druk te hand-
haven.
• Max.
Alle pompen draaien met maximaal toerental.
De bedrijfsmodi kunnen worden gekozen met het bedieningspa-
neel, via de R100 of via bus.
8.1 Normaal bedrijf
H
H
instelling
H
set

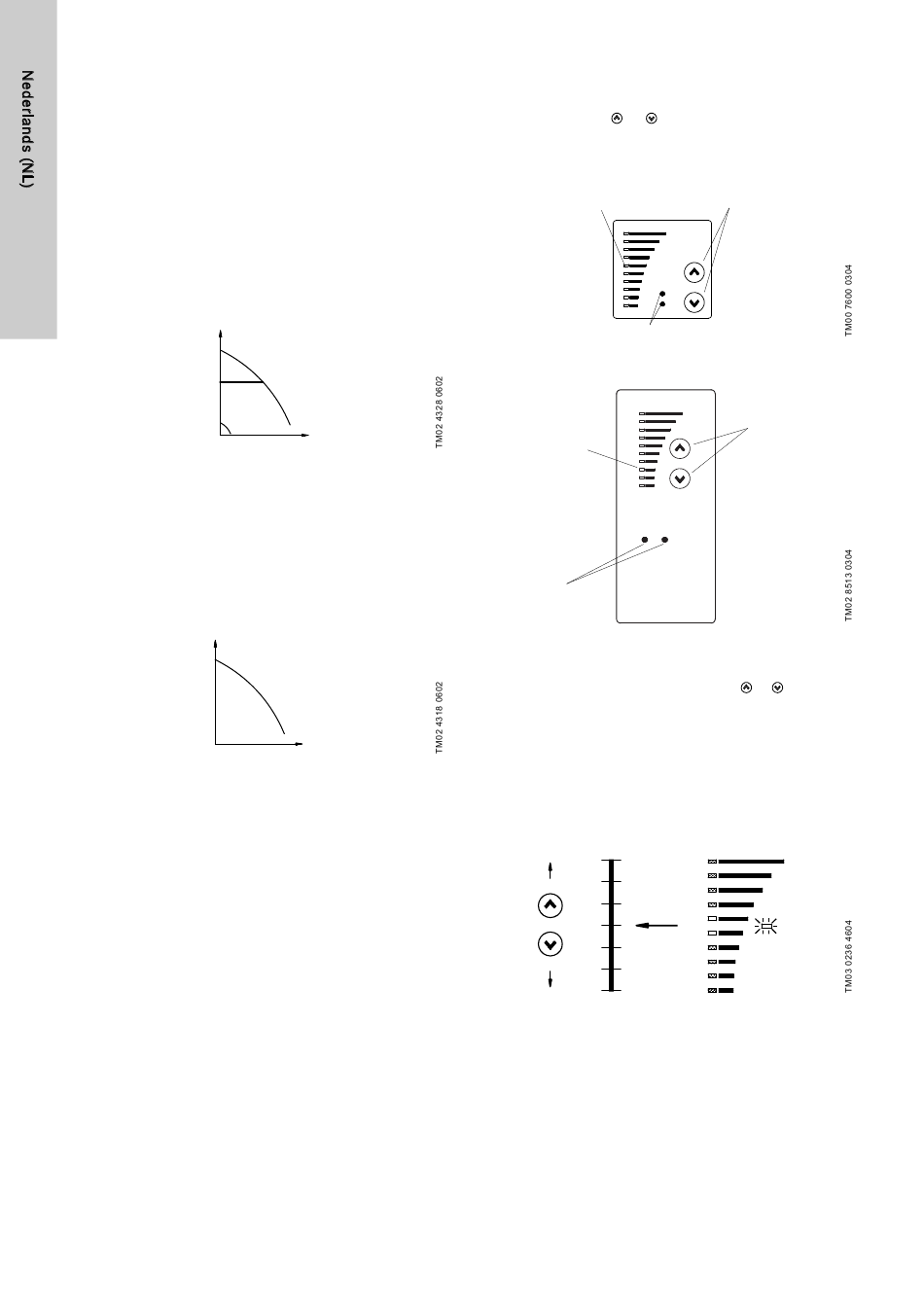

Afb. 19 Hydro Multi-E in normaal bedrijf, d.w.z. constante-druk
modus
In de constante-druk modus past de Hydro Multi-E de capaciteit
aan de gewenste waarde aan.
8.2 Stop of max. bedrijf
Naast de normale bedrijfsmodus kunnen de "Stop" of "Max."
bedrijfsmodi worden gekozen. Zie het voorbeeld in afb. 20.
Max.
H
Afb. 20 Hydro Multi-E in bedrijfsmodus "Max."
Max. bedrijf kan bijvoorbeeld gebruikt worden samen met de
ontluchtings- en inbedrijfstellingsprocedures.
8.3 Bedrijfstatus bij uitschakeling van de
voedingspanning
Als de voedingspanning van de Hydro Multi-E wordt uitgescha-
keld, dan worden de instellingen opgeslagen. De Hydro Multi-E
schakelt opnieuw in met dezelfde bedrijfstatus als het geval was
voor de uitschakeling.

8.4 Overige instellingen

Overige instellingen kunnen met de R100 worden gemaakt.
Zie paragraaf 10. Instellen met de
Fabrieksinstellingen zijn vet weergegeven onder elk afzonderlijk
display in paragrafen 10.1 Menu BEDRIJF
INSTALLATIE.
260
Q
Q
R100.
en 10.3 Menu
9. Instelling via het bedieningspaneel
Het bedieningspaneel, afb. 21
len:
• bedieningstoetsen, en
waarde
• lichtbalken, geel, voor weergave van de gewenste waarde
• signaallampjes, groen (bedrijf) en rood (storing).
Lichtbalken
Signaallampjes
Afb. 21 Bedieningspaneel, éénfase Hydro Multi-E
Lichtbalken
Signaallampjes
Afb. 22 Bedieningspaneel, driefasen Hydro Multi-E
9.1 Instelling van de gewenste waarde
Stel de gewenste waarde in door op de toets
De lichtbalken op het bedieningspaneel geven de ingestelde
gewenste waarde aan.
9.2 Hydro Multi-E in constante-druk bedrijf
Afbeelding 23 laat zien dat de lichtbalken 5 en 6 geactiveerd zijn,
wat een gewenste waarde van 5 bar aangeeft met een meetbe-
reik van de sensor van 0 tot 10 bar. Het instelbereik is gelijk aan
het meetbereik van de sensor (zie het typeplaatje van de sensor).
[bar]
10
5
0
Afb. 23 Gewenste waarde ingesteld op 5 bar
of 22, bevat de volgende onderde-
, voor instelling van de gewenste
Toetsen
Toetsen
of te drukken.
