5. Warunki pracy

5.1 Temperatury
5.1.1 Temperatura otoczenia
Silnik może pracować przy 100 % obciążeniu w zakresie
temperatury otoczenia 0 do +40 °C. Jeśli pompy mają pracować
w wyższych temperaturach otoczenia lub na wysokościach
powyżej 1000 metrów nad poziomem morza, zobacz instrukcję
montażu i eksploatacji danych pomp.
5.1.2 Temperatura cieczy
0 °C do +60 °C.
5.1.3 Temperatura w czasie składowania i transportu
-40 °C do +60 °C
5.2 Względna wilgotność powietrza
Maksymalnie 95 %.
5.3 Maksymalne ciśnienie pracy
Maksymalne ciśnienie robocze dla zestawu Hydro Multi-E wynosi
10 bar.
Jednak dla następujących pomp, maksymalne ciśnienie robocze
wynosi 16 bar:
• CME-I 5-6
• CME-I 5-8
• CR(I)E 3-15
• CR(I)E 5-16
• CR(I)E 10-9
• CR(I)E 15-7.
5.4 Uszczelnienie wału
Powierzchnie uszczelnienia są smarowane tłoczoną cieczą co
oznacza, że może pojawić się niewielki wyciek cieczy.
Podczas uruchomienia po raz pierwszy pompy lub kiedy
zamontowane jest nowe uszczelnienie wału, musi minąc pewien
okres czasu zanim wycieki zostaną zredukowane do normalnego
poziomu. Ten okres czasu jest uzależny od warunków pracy tzn. po
każdej zmianie warunków pracy zmienia się również czas dotarcia.
Podczas normalnych warunków pracy wyciekająca ciecz będzie
odparowywać. W rezultacie żaden wyciek nie będzie
zarejestrowany.
5.5 Minimalne ciśnienie wlotowe
Hydro Multi-E z pompami CME wymaga
UWAGA
dodatniego ciśnienia wlotowego podczas
rozruchu i eksploatacji.
H
f
Hf
H
H
p
Pb b

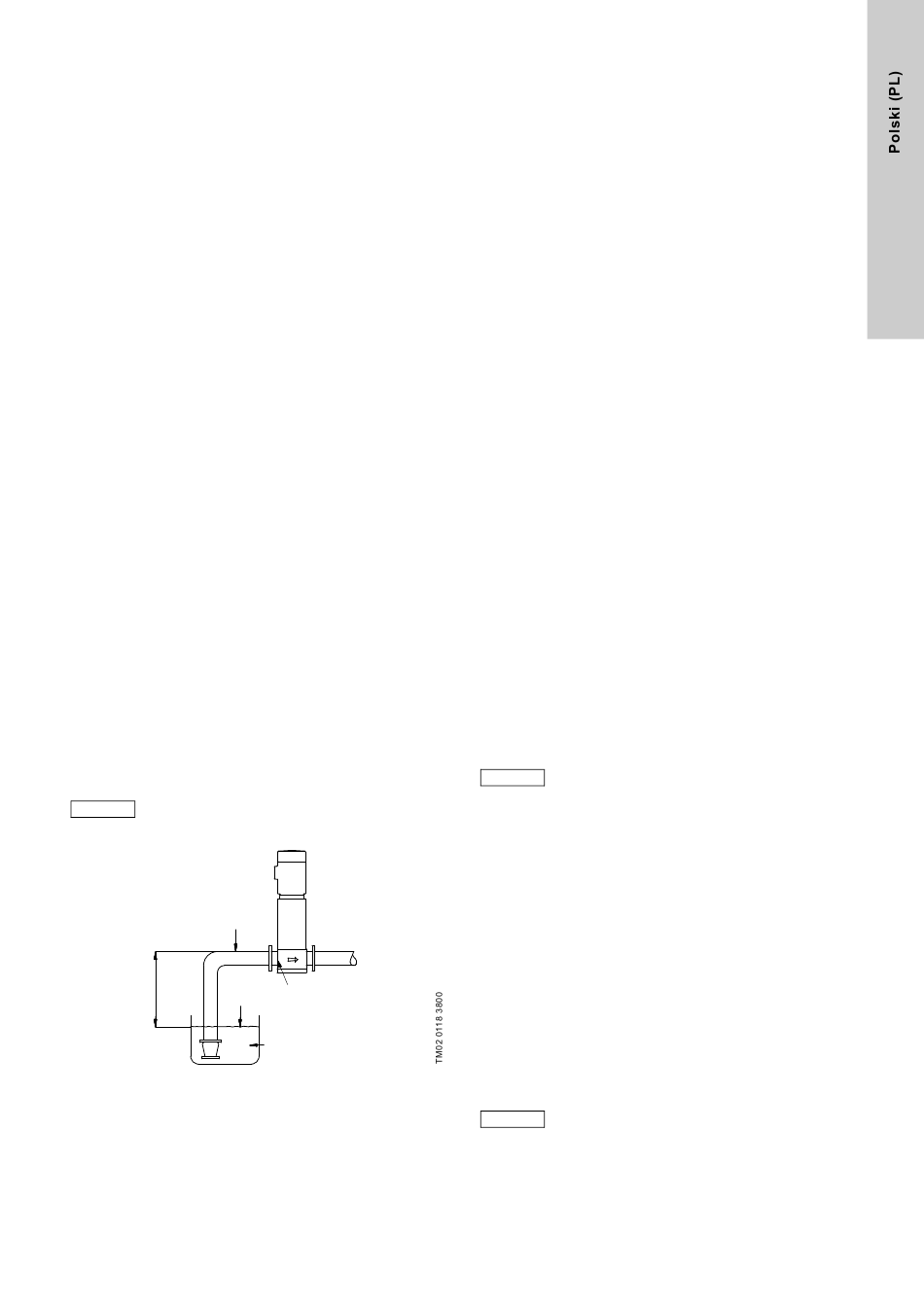

Rys. 3 Parametry do obliczenia minimalnego ciśnienia
wlotowego
Minimalne ciśnienie wlotowe "H" w metrach słupa wody,
zapobiegające kawitacji w pompie można obliczyć z poniższego
wzoru:
H = p x 10,2 - NPSH - H - H
b f v
p = Ciśnienie barometryczne w bar.
b
(Ciśnienie barometryczne można przyjąć jako 1 bar)
W instalacjach zamkniętych, p
instalacji w bar.
NPSH
NPSH
H
Hv
v
- H
s
jest równe ciśnieniu
b
NPSH = Net Positive Suction Head w m sł. wody.
(Wartość NPSH można odczytać z charakterystyki na
str. 425 dla największej wydajności z jaką pompa
będzie pracowała).
H = Straty cienienia w rurociągu ssawnym w m sł. wody dla
f
największej wydajności pompy.
H = Ciśnienie nasycenia w m sł. wody, patrz strona 427.
v
t = temperatura cieczy.
m
H = Margines bezpieczeństwa = minimum 0,5 m słonej
s
wody.
Jeżeli obliczona wartość "H" jest dodatnia, pompa może
pracować przy wysokości ssania równej maksymalnej wysokości
podnoszenia "H" w m słupa wody.
Jeżeli obliczona wartość "H" jest ujemna, minimalna wartość
ciśnienia wlotowego musi być równa wysokości "H" w m słupa
wody. Podczas pracy musi być zapewnione ciśnienie równe
obliczonej wartości "H".
Przykład
p = 1 bar.
b
Typ pompy: CRE 15, 50 Hz.
3
Przepływ: 15 m /h.
NPSH (z str. 425): 1,2 m słupa wody.
H = 3,0 metres head.
f
Temperatura cieczy: +60 °C.
H (from page 427): 2,1 m słupa wody.
v
H = p x 10,2 - NPSH - H - H
b f v
H = 1 x 10,2 - 1,2 - 3,0 - 2,1 - 0,5 = 2,8 metres head.
To oznacza, że pompa może pracować przy wysokości zasysania
maksymalnie 2,8 metra.
Ciśnienie obliczone w bar: 2,8 x 0,0981 = 0,27.
Ciśnienie obliczone w kPa: 2,8 x 9,81 = 27,4.
5.6 Maksymalne ciśnienie wlotowe
Maksymalne ciśnienie wlotowe nie może przekroczyć 8 bar.
Jednakże aktualne ciśnienie wlotowe + ciśnienie tłoczenia przy
zamkniętym zaworze, musi być niższe niż maksymalne
dopuszczalne ciśnienie pracy.
5.7 Wydajność minimalna
Z uwagi na ryzyko przegrzania, pompy nie należy używać poniżej
10 % znamionowego przepływu jednej pompy.
Pompy nie mogą pracować przy zamkniętym
RADA
zaworze po stronie tłocznej.
5.8 Załączenie/Wyłączanie
Liczba załączeń i wyłączeń nie powinna przekroczyć 4 razy na
godzinę.
Jeżeli Hydro Multi-E jest załączane przez włączanie zasilania
głównego, uruchomienie nastąpi po ok. 5 s.
5.9 Membranowy zbiornik ciśnieniowy
Ciśnienie wstępne zbiornika membranowego zostało ustawione
na wartość 0,7 x wartość zadana.
Fabrycznie ustawiona wartość zadana wynosi 0,5 x maksymalne
ciśnienie, chyba, że inna wartość jest podana w Quick Guide
dostarczonym z Hydro Multi-E.
Jeżeli wartość zadana została zmieniona, należy zmienić także
ciśnienie wstępne w zbiorniku membranowym dla uzyskania
optymalnych warunków pracy.
Ciśnienie wstępne można obliczyć przy pomocy wzoru:
Ciśnienie wstępne = 0,7 x wartość zadana.
Pomiar ciśnienia wstępnego musi być wykonany,
RADA
kiedy instalacja nie jest pod ciśnieniem.
Zalecamy używać do wstępnego naładowania azotem.
