6.3.3 Ochrona silnika
Zestaw Hydro Multi-E nie wymaga żadnej zewnętrznej ochrony
silnika. Silniki wyposażone są w termiczne zabezpieczenie przed
przeciążeniem i zablokowaniem.
6.3.4 Zabezpieczenie przed skokami napięcia sieciowego
Zestaw Hydro Multi-E jest zabezpieczony przed zmianami
napięcia zgodnie z EN 61800-3.
6.3.5 Napięcie zasilania
3 × 400/230 V - 10 %/+ 10 %, 50/60 Hz, N, PE.
Napięcie zasilania i częstotliwość podane są na tabliczce
znamionowej pompy. Należy upewnić się, czy pompa jest
odpowiednia do parametrów sieci zasilającej, do której będzie
podłączona.
Przewody w szafie bezpiecznikowej powinny być możliwie jak
najkrótsze. Wyjątkiem jest przewód uziemienia, który musi być
tak długi, aby w przypadku niespodziewanego wyciągnięcia
przewodu z dławika, został on rozłączony jako ostatni.
Wartość bezpiecznika, patrz rozdział
ELCB
Instalacja w budynku

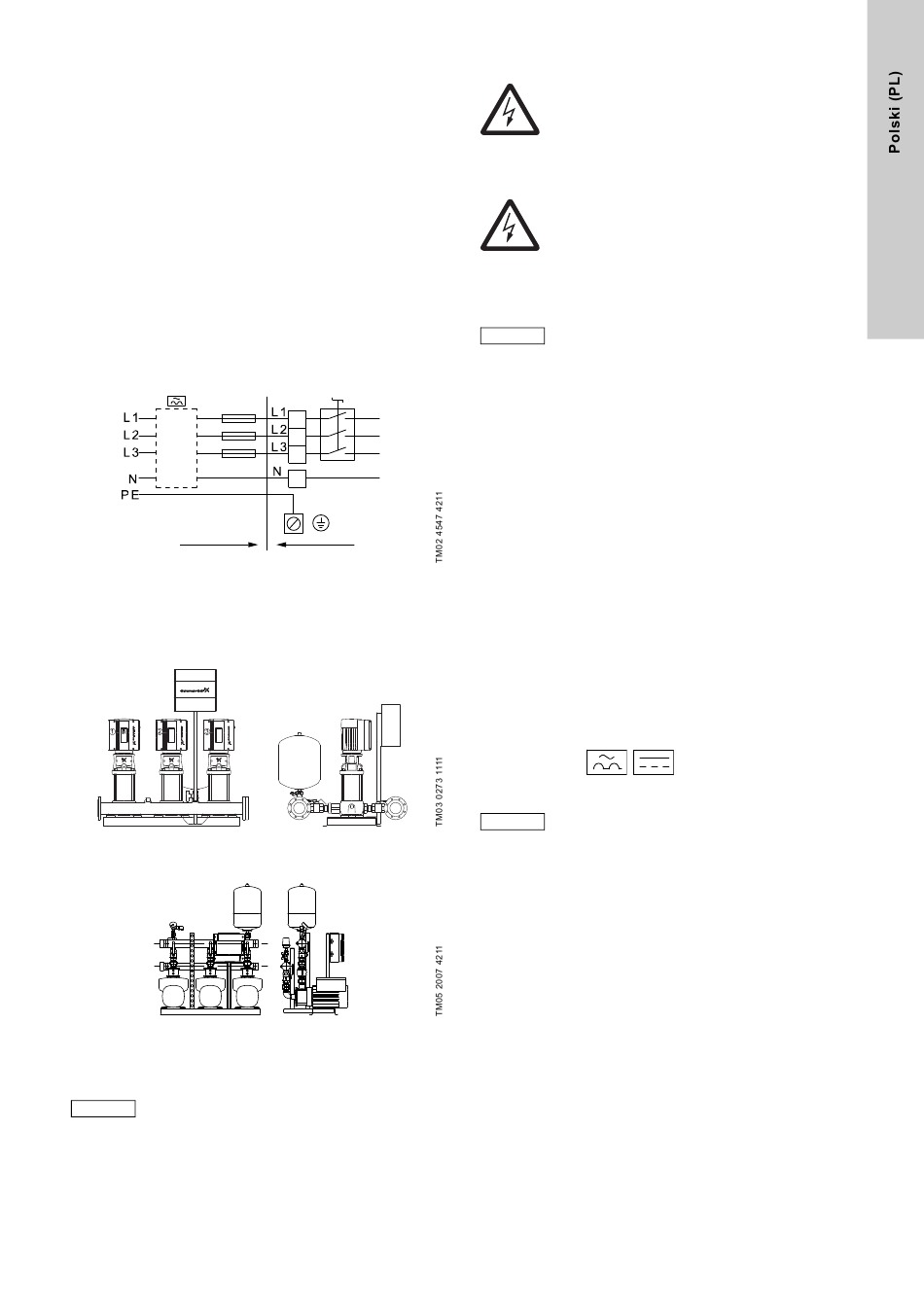

Rys. 7 Przykład podłączenia zasilania zestawu hydro multi-E
z bezpiecznikiem i zabezpieczeniem dodatkowym.
6.4 Podłączenie elektryczne Hydro Multi-E z pompami
3~fazowymi
Rys. 8 Hydro Multi-E z pompami 3~fazowymi
Rys. 9 Hydro Multi-E z pompami 1~fazowymi CME
Użytkownik lub instalator jest odpowiedzialny za
montaż odpowiedniego uziemienia
i zabezpieczenia zgodnie z obowiązującymi
RADA
przepisami krajowymi i lokalnymi.
Wszystkie prace muszą być wykonane przez
wykwalifikowany personel techniczny.
18.1 Napięcie zasilania.
Szafa bezpiecznikowa
Ostrzeżenie
Nie należy dokonywać jakichkolwiek połączeń
w szafie bezpiecznikowej Hydro Multi-E lub
skrzynkach zaciskowych pojedynczych pomp,
przed upływem co najmniej 5 minut po
wyłączeniu zasilania.
6.4.1 Zabezpieczenie przed porażeniem - kontakt pośredni
Ostrzeżenie
Hydro Multi-E musi być uziemione
i zabezpieczone przed kontaktem pośrednim
zgodnie z krajowymi przepisami.
Przewody uziemienia muszą być zawsze koloru żółto/zielonego
(PE).
Ponieważ prąd upływu w silnikach 4 kW do
5,5 kW wynosi > 3,5 mA, należy podjąć
RADA
odpowiednie środki ostrożności podczas
podłączenia uziemienia silnika.
Prąd upływu zestawu Hydro Multi-E przy pracy normalnej,
patrz rozdział 19.2 Prąd upływu.
Zalecenia EN 50178 i BS 7671:
Prąd upływu > 3,5 mA:
Hydro Multi-E musi być przymocowany i zamontowany na stałe.
Dodatkowo, zasilanie elektryczne musi być podłączone na stale.
Podłączenie uziemienia musi być wykonane przewodem
podwójnym.
6.4.2 Zabezpieczenia dodatkowe
Jeśli zestaw Hydro Multi-E jest podłączony do instalacji
elektrycznej, gdzie jako zabezpieczenie dodatkowe użyto
wyłączników różnicowych (ELCB), to powinny być one oznaczone
następującymi symbolami:
• Jest odpowiedni dla upływu i potrafi zadziałać w przypadku
krótkiego, stromego narastania prądu upływu.
• Wyłącznik różnicowy musi wyzwalać przy upływie prądów
przemiennych ze składową stałą, np. pulsującego lub
wygładzonego prądu typu DC.
Dla tego typu zestawów należy używać wyłączników
nadprądowych typu B.
Wyłączniki te muszą być oznaczone następującymi symbolami:
Podczas doboru wyłącznika
różnicowo-prądowego, należy wziąć pod uwagę
RADA
całkowity prąd upływu wszystkich urządzeń
elektrycznych podłączonych do instalacji.
Prąd upływu Hydro Multi-E, patrz rozdział
6.4.3 Ochrona silnika
Hydro Multi-E nie wymaga żadnej zewnętrznej ochrony silnika.
Silniki wyposażone są w termiczne zabezpieczenie przed
przeciążeniem i zablokowaniem.
6.4.4 Zabezpieczenie przed skokami napięcia sieciowego
Zestaw Hydro Multi-E jest zabezpieczony przed zmianami
napięcia zgodnie z EN 61800-3.
ELCB
19.2 Prąd upływu.
