6. Paigaldamine
6.1 Paigalduskoht
Jälgige järgmist, et tagada mootori ja elektroonika vajalik jahutus.
• Paigutage Hydro Multi-E nii, et piisav jahutus oleks tagatud.
• Hoidke mootori jahutusribid ja tiiviku labad puhtad.
Hydro Multi-E ei ole sobilik paigaldamiseks välistingimustesse.
Rõhutõstesüsteemil peab olema ees ja mõlemal küljel 1 meeter
vaba ruumi.
6.2 Montaaž
Nooled pumba alusel näitavad vedeliku voolamise suunda läbi
pumba.
Rõhutõstesüsteemiga ühendatavad torud peavad olema õige
läbimõõduga. Paigaldage resonantsi vältimiseks imi- ja
survetorudele lõdvikäärikud. Vt. joon. 4.
Ühendage torud rõhutõstesüsteemi torustikuga.
Torustiku otsas on keeratav kork. Kui kasutatakse seda poolt siis
eemaldage keeratav kork ja määrige teine ots kokku
tihendusainega ja paigaldage sama kork teise otsa. Äärikuga
torustiku puhul paigaldage tihendiga pimeäärik.
Enne käivitamist kinnitage rõhutõstesüsteem.
Kui rõhutõstesüsteem paigaldatakse kortermajja või sarnasesse
kohta, kus esimene tarbija on rõhutõstesüsteemi lähedal, siis me
soovitame paigaldada toruklambrid imi- ja survepoolele, et vältida
vibratsiooni kandumist torustiku kaudu. Vt. joon. 4.
Paigutage rõhutõstesüsteem siledale ja tugevale pinnale, nagu
näiteks betoonpõrandale või - alusele. Kui rõhutõstesüsteemi ei
paigaldata koos vibratsiooni muhvidega siis peab selle kinnitama
poltidega põranda või aluse külge.
Kinnitage torud maja külge, et need ei saaks liikuda või painduda.
1
2

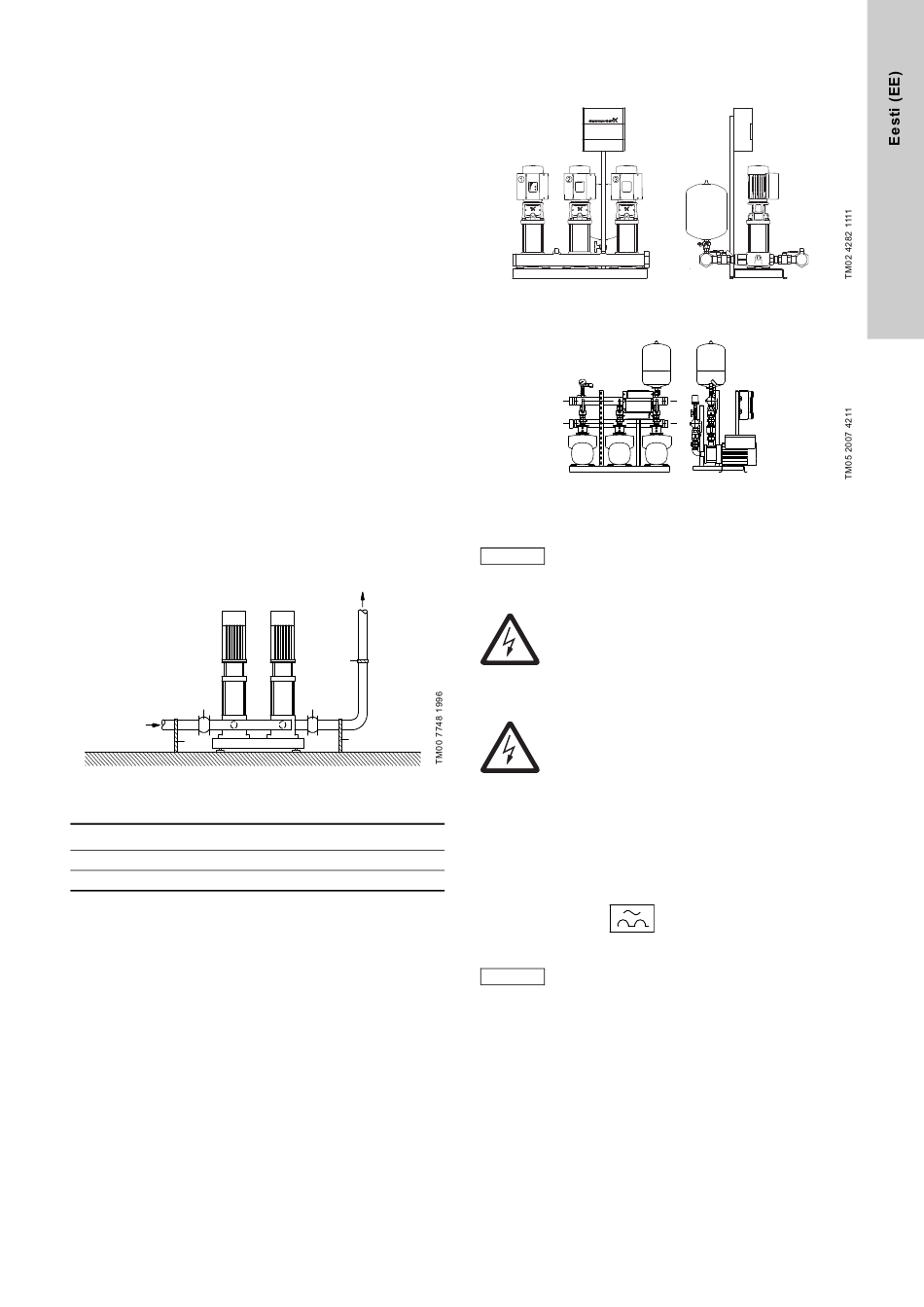

Joonis 4 Paigaldusnäide koos lõdvikäärikute ja
toruklambritega.
Nr. Kirjeldus
1 Elastne ühendus
2 Torukronstein
Joonisel 4 näidatud lõdvikäärikud ja toruklambrid ei ole standard
Hydro Multi-E kaasas.
6.3 Elektri ühendused, Hydro Multi-E ühe faasilised
2
6.3.1 Kaitse elektrilöögi eest - kaudne kontakt
1
2
Kaitsemaandusjuhtmetel peab olema alati kollane/roheline (PE)
värvitähistus.
6.3.2 Täiendav kaitse
Kui Hydro Multi-E on ühendatud elektripaigaldisega, kus
täiendava kaitsena kasutatakse rikkevoolukaitselülitit (ELCB)
peab kaitselüliti olema märgistatud järgmise tähisega:
Hydro Multi-E lekkevool on toodud peatükis
mootorid
Joonis 5 Hydro Multi-E ühe faasilised CRE pumbad
Joonis 6 Hydro Multi-E ühe faasilised CME pumbad
Kasutaja või paigaldaja vastutab õige maanduse
ja kaitse teostamise eest vastavalt kohalikele
Märkus
eeskirjadele. Kõik tööd tuleb teostada väljaõppe
saanud isikute poolt.
Hoiatus
Mitte kunagi ärge teostage ühendustöid Hydro
Multi-E klemmikarbis või pumpade kaitsekarbis
enne, kui toide on olnud vähemalt 5 minutit välja
lülitatud.
Hoiatus
Hydro Multi-E peab olema maandatud ja kaitstud
juhusliku kokkupuute eest elektriga vastavalt
kohalikele eeskirjadele.
ELCB
Rikkevoolukaitselüliti valimisel peab arvesse
võtma kõigi paigaldises olevate elektriseadmete
Märkus
summaarset lekkevoolu.
18.2 Lekkevool.
