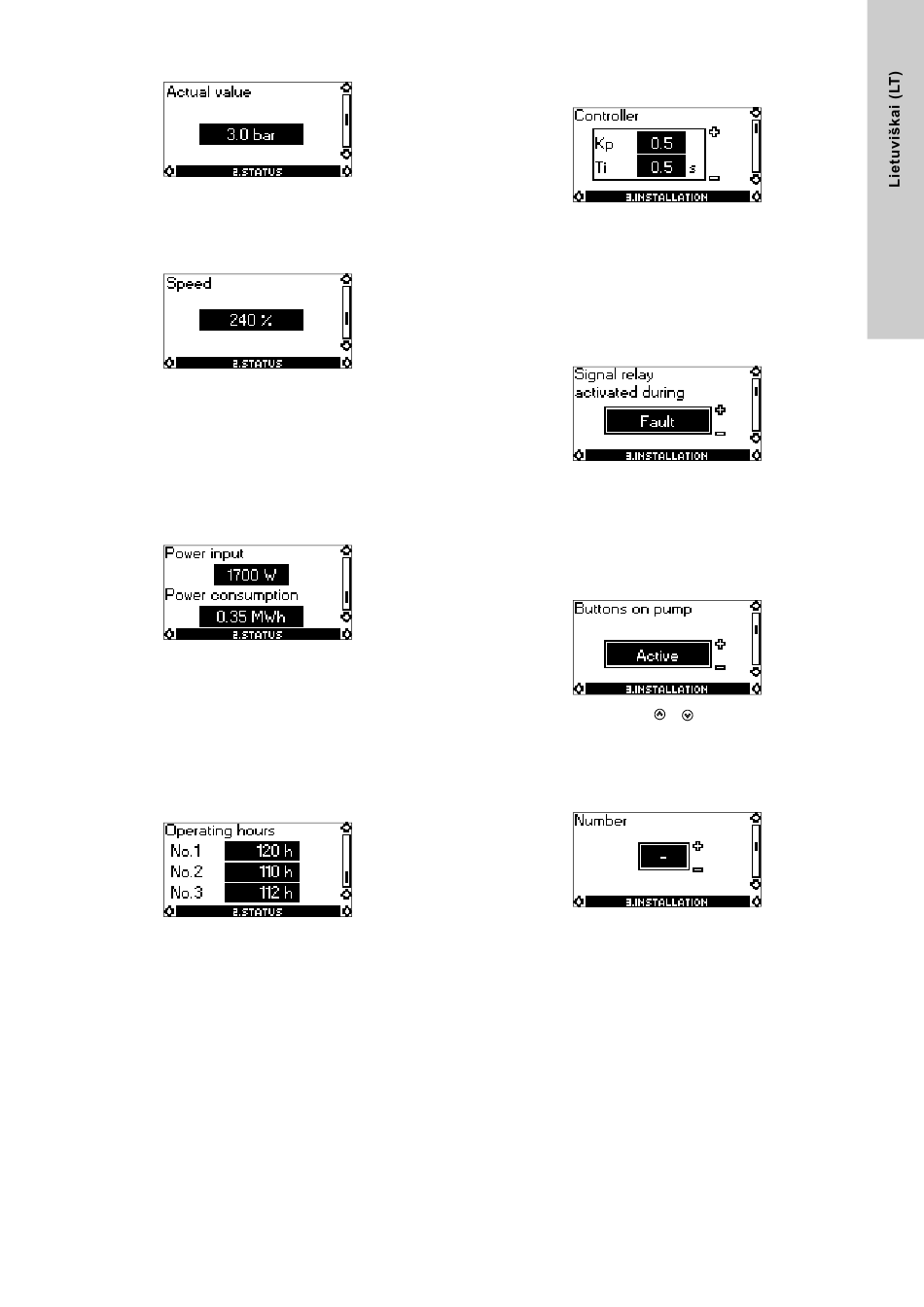

10.2.3 Faktinė vertė
Šiame ekrane rodoma faktinė prijungto jutiklio matuojama vertė.
Jei prie "Hydro Multi-E" neprijungta jokio jutiklio, ekrane rodoma
"-".
10.2.4 Bendras faktinis našumas (%)
Tikslumas: ± 5 %
Šiame ekrane parodomas bendras faktinis visų dirbančių siurblių
našumas.
Pavyzdys
300 % reiškia, kad 3 siurbliai dirba 100 % apsukų.
150 % reiškia, kad 2 siurbliai dirba 75 % apsukų.
80 % reiškia, kad 1 siurblys dirba 80 % apsukų.
10.2.5 Naudojama galia ir suvartota energija
Tikslumas: ± 10 %
Šiame ekrane rodoma einamuoju momentu "Hydro Multi-E"
naudojama galia. Galia rodoma vatais (W).
Šiame ekrane taip pat parodoma "Hydro Multi-E" suvartota
elektros energija. Suvartotos energijos vertė yra kaupiama nuo
"Hydro Multi-E" pagaminimo ir jos negalima panaikinti.
Jei siurblys pakeičiamas, sukaupta suvartotos energijos vertė
išsaugoma.
10.2.6 Darbo valandos
Tikslumas: ± 2 %
Šiame ekrane parodomos kiekvieno "Hydro Multi-E" siurblio
dirbtos valandos. Dirbtų valandų skaičius yra kaupiamas dydis ir
jo negalima panaikinti.
Jei siurblys pakeičiamas, darbo valandų skaičius anuliuojamas.
10.3 Meniu ĮRENGIMAS
10.3.1 Valdiklis
Šiame ekrane, jei gamykloje nustatytos vertės konkrečiu atveju
nėra optimalios, galima nustatyti vidinio PI valdiklio žingsnį (K
sumavimo laiką (T ):
i
• Žingsnis (K ) gali būti nustatytas intervale nuo 0,1 iki 20.
p
• Sumavimo laikas (T ) gali būti nustatytas diapazone nuo 0,1 iki
i
3600 s. Jei pasirenkama 3600 s, valdiklis veiks kaip P
valdiklis.
10.3.2 Signalizavimo relė
Pasirinkite, kokioje situacijoje signalizavimo relė turi suveikti:
• Sutrikimas;
• Darbas;
• Parengtis.
Žr. skyrių 13. Indikatoriai ir signalizavimo
10.3.3 Valdymo skydelio mygtukai
Valdymo skydelio mygtukams
vertės:
• Aktyv.;
• Neaktyv.
10.3.4 Numeris
"Hydro Multi-E" galima priskirti numerį nuo 1 iki 64. Jei "Hydro
Multi-E" sistemos yra valdomos per duomenų magistralę,
kiekvienai turi būti priskirtas numeris.
) ir
p
relė.
ir gali būti nustatytos šios
