5. Käyttöolosuhteet
5.1 Lämpötilat
5.1.1 Ympäristölämpötila
Moottoreita voidaan kuormittaa 100 % lämpötila-alueella 0 °C ...
+40 °C. Jos pumppuja aiotaan käyttää korkeammissa ympäristö-
lämpötiloissa tai yli 1000 metrin korkeudella merenpinnasta,
katso lisätietoja pumpun asennus- ja käyttöohjeista.
5.1.2 Nesteen lämpötila
0 °C ... +60 °C.
5.1.3 Lämpötila varastoinnin ja kuljetuksen aikana
-40 °C ... +60 °C.
5.2 Ilman suhteellinen kosteus
Enintään 95 %.
5.3 Suurin käyttöpaine
Hydro Multi-E:n suurin sallittu käyttöpaine on 10 bar.
Seuraavien pumppujen suurin sallittu käyttöpaine on kuitenkin
16 bar:
• CME-I 5-6
• CME-I 5-8
• CR(I)E 3-15
• CR(I)E 5-16
• CR(I)E 10-9
• CR(I)E 15-7.
5.4 Akselitiivisteen totutuskäyttö
Pumpattava neste voitelee akselitiivisteen pinnat, joten akselitii-
visteestä ilmenee aina pientä vuotoa.
Kun pumppu käynnistetään ensimmäisen kerran tai on asennettu
uusi akselitiiviste, se vaatii tietyn totutuskäyttöjakson ennen kuin
vuoto pienenee hyväksyttävälle tasolle. Tähän vaadittava aika
riippuu käyttöolosuhteista, ts. aina käyttöolosuhteiden muuttu-
essa alkaa uusi totutuskäyttöjakso.
Normaaliolosuhteissa vuotava neste haihtuu pois. Siksi vuotoa ei
havaita.
5.5 Minimitulopaine
Hydro Multi-E -järjestelmät CME-pumpuilla vaati-
Huomio
vat positiivisen esipaineen käynnistyksen ja käy-
tön aikana.
H
f
Hf
H
H
p
Pb b

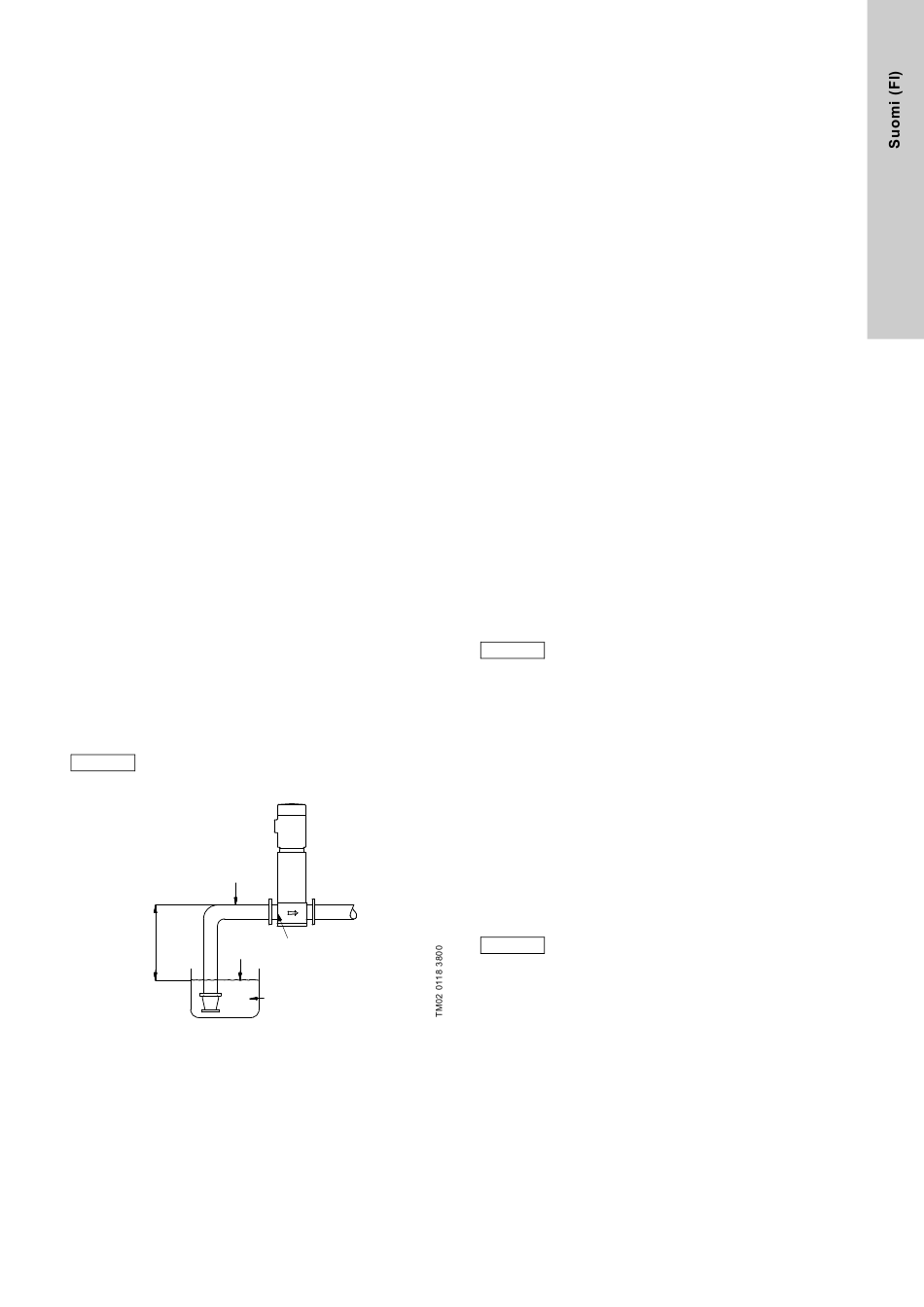

Kuva 3 Pienimmän imupaineen laskentaparametrit
Pienin imupaine "H" metreinä vesipatsasta, jolla vältetään pump-
pujen kavitointi, voidaan laskea seuraavasti:
H = p x 10,2 - NPSH - H - H
b f v
p = Ilmanpaine, bar.
b
(Ilmanpaineeksi voidaan olettaa 1 bar.)
Suljetuissa järjestelmissä p
neen baareina.
NPSH = Positiivinen imukorkeus metreinä vesipatsasta
(luetaan NPSH-käyrästä, sivu 425, yksittäisen pumpun
suurimmalla tuotolla).
NPSH
NPSH
H
Hv
v
- H
s
ilmaisee järjestelmäpai-
b
H = Kitkahäviö imujakotukissa metreinä vesipatsasta yksit-
f
täisen pumpun suurimmalla tuotolla.
H = Höyrynpaine metreinä vesipatsasta, katso sivu 427.
v
t = nesteen lämpötila.
m
H = Turvamarginaali = min. 0,5 nostokorkeusmetriä.
s
Jos laskettu "H" on positiivinen, yksittäinen pumppu voi toimia
enintään "H" mvp imunostokorkeudella.
Jos laskettu "H" on negatiivinen, tarvitaan tulopaine, joka on suu-
ruudeltaan vähintään "H" mvp. Laskettua arvoa "H" vastaavan
paineen on oltava olemassa pumpun käytön aikana.
Esimerkki
p = 1 bar.
b
Pumpun tyyppi: CRE 15, 50 Hz.
3
Virtaama: 15 m /h.
NPSH (sivulta 425): 1,2 mvp.
H = 3,0 metres head.
f
Nesteen lämpötila: +60 °C.
H (from page 427): 2,1 mvp.
v
H = p x 10,2 - NPSH - H - H
b f v
H = 1 x 10,2 - 1,2 - 3,0 - 2,1 - 0,5 = 2,8 metres head.
Tämä merkitsee, että kukin pumppu voi toimia imunostokorkeu-
della maks. 2,8 mvp.
Tämä vastaa painetta [bar]: 2,8 x 0,0981 = 0,27.
Vastaava paine [kPa]: 2,8 x 9,81 = 27,4.
5.6 Suurin tulopaine
Suurin tulopaine ei saa ylittää 8 bar. Todellisen tulopaineen ja
pumpun paineen suljettua venttiiliä vastaan summan on kuitenkin
aina oltava suurinta sallittua käyttöpainetta pienempi.
5.7 Minimivirtaama
Ylikuumenemisriskin takia pumppuja ei saa käyttää pienemmällä
tuotolla kuin 10 % nimellisvirtaamasta.
Pumput eivät saa käydä suljettua painepuolen
Huomaa
venttiiliä vasten.
5.8 Käynnistys/pysäytys
Järjestelmää ei saa pysäyttää ja käynnistää verkkosyötön kautta
enempää kuin neljä kertaa tunnissa.
Kun järjestelmä käynnistetään verkkosyötön kautta, se käynnis-
tyy noin 5 sekunnin kuluttua.
5.9 Painesäiliö
Painesäiliön esitäyttöpaineeksi on säädetty 0,7 x asetuspiste.
Tehtaalla säädetty asetuspiste on 0,5 x maksimipaine, ellei
Hydro Multi-E:n mukana tulevassa pikaoppaassa muuta mainita.
Jos asetuspistettä muutetaan, painesäiliön esitäyttöpainetta tulee
muuttaa vastaavasti optimaalisen toiminnan takaamiseksi.
Laske esitäyttöpaine seuraavasti:
Esitäyttöpaine = 0,7 x asetuspiste.
Mittaa esitäyttöpaine järjestelmän ollessa painee-
Huomaa
ton.
Suosittelemme esitäyttöön typpikaasua.
- H [mvp].
s
