6.4.5 Tension d'alimentation
3 × 380-480 V - 10 %/+ 10 %, 50/60 Hz, PE.
La tension d'alimentation et la fréquence sont indiquées sur la
plaque signalétique de la pompe. S'assurer que l'alimentation
électrique de la pompe correspond bien à celle disponible sur le
site.
Les fils dans le coffret de commande de l'Hydro Multi-E doivent
être aussi courts que possible. Cependant, le conducteur de terre
doit être assez long car il est le dernier à être déconnecté en cas
de débranchement inopiné du câble.
Fusible de sauvegarde maxi, voir paragraphe
mentation.
ELCB
Installation dans un bâtiment

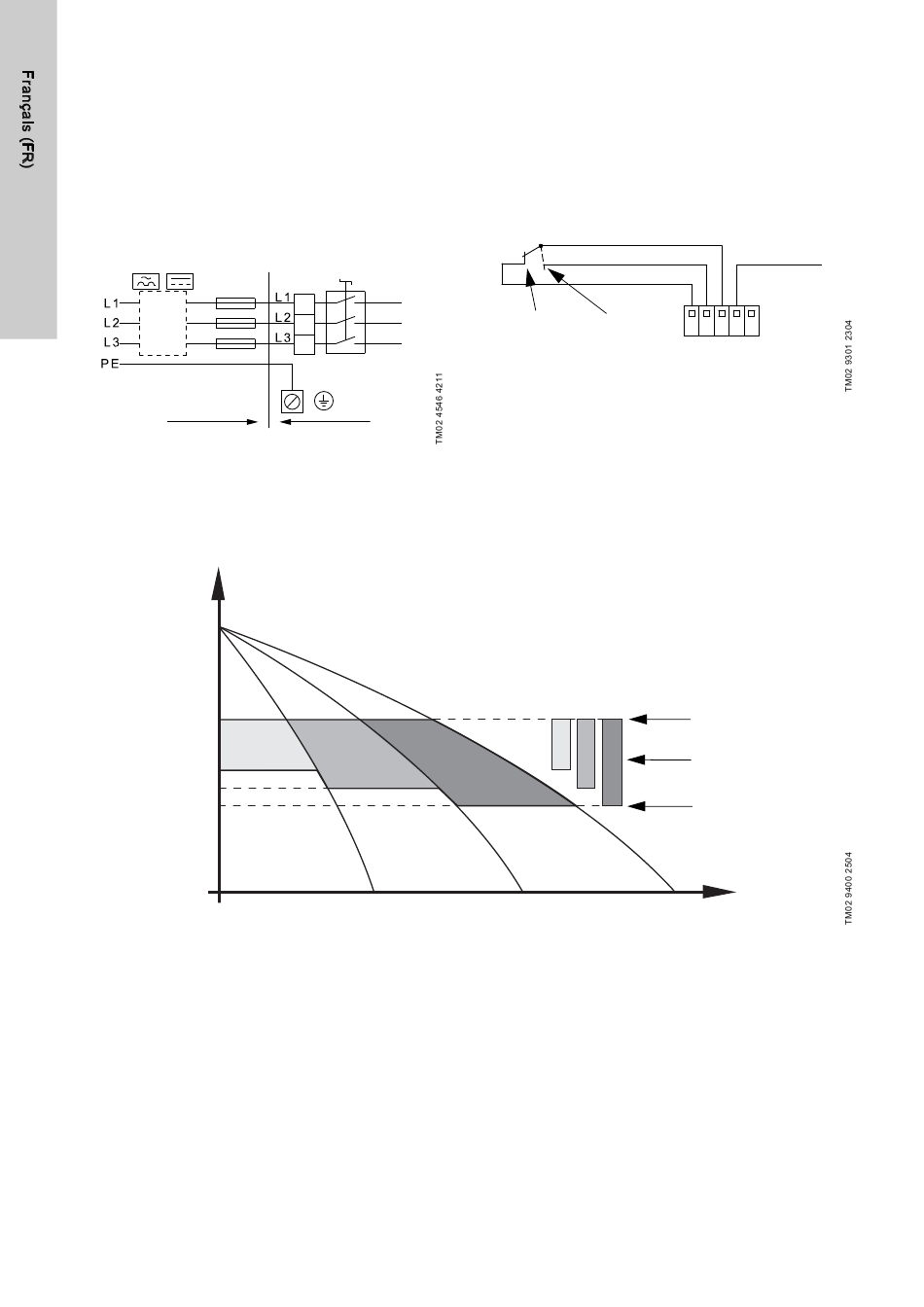

Fig. 10 Exemple d'un Hydro Multi-E connecté au réseau
électrique avec fusibles de sauvegarde et protection
supplémentaire
Réglage du capteur de pression
H
Pt de consigne
Pression
d'enclenchement
Capteur de pression 1
Capteur de pression 2
Capteur de pression 3
Une pompe en fonc-
tionnement max.
Fig. 12 Schéma fonctionnel
142
19.1 Tension d'ali-
Coffret de commande
Deux pompes en
fonctionnement max.
6.5 Fonctionnement de secours (option)
Le fonctionnement de secours assure l'alimentation en eau
même en cas de dysfonctionnement du capteur ou de l'unité de
commande.
Dans ce cas, toutes les pompes fonctionnent à performance
maxi.
6.5.1 Connexion des capteurs de pression
Les capteurs de pression pour le fonctionnement de secours
doivent être connectés aux bornes 4, 5 et 6 de chaque pompe de
l'Hydro Multi-E.
Arrêt Max.
Fig. 11 Connexion des capteurs de pression
6.5.2 Réglage des capteurs de pression
La figure 12 présente les éléments suivants :
• la relation entre les pressions de déclenchement, les pres-
sions d'enclenchement et les pressions différentielles
• les réglages du capteur de pression
• le nombre de pompes en fonctionnement de secours.
Trois pompes en
fonctionnement max.
6 5 4 3 2
6 : GND
5 : +10 V
4 : Entrée point consigne
Pression de
déclenchement
Pression différentielle
Pression
d'enclenchement
Q
