6.4.5 Tensiune de alimentare
3 × 380-480 V - 10 %/+ 10 %, 50/60 Hz, PE.
Tensiunea de alimentare şi frecvenţa sunt marcate pe plăcuţa de
identificare a pompei. Asiguraţi-vă că pompa este potrivită pentru
alimentarea electrică la locul de instalare.
Firele din dulapul întrerupător al Hydro Multi-E trebui să fie cât
mai scurte posibil. Excepție este conductorul de împământare
care trebuie să fie atât de lung încât este ultimul de demontat în
cazul în care cablul este neglijent scos de la intrarea de cablu.
Pentru siguranţă maximă de rezervă, vezi secţiunea
19.1 Tensiune de alimentare.
ELCB
Instalare în clădire

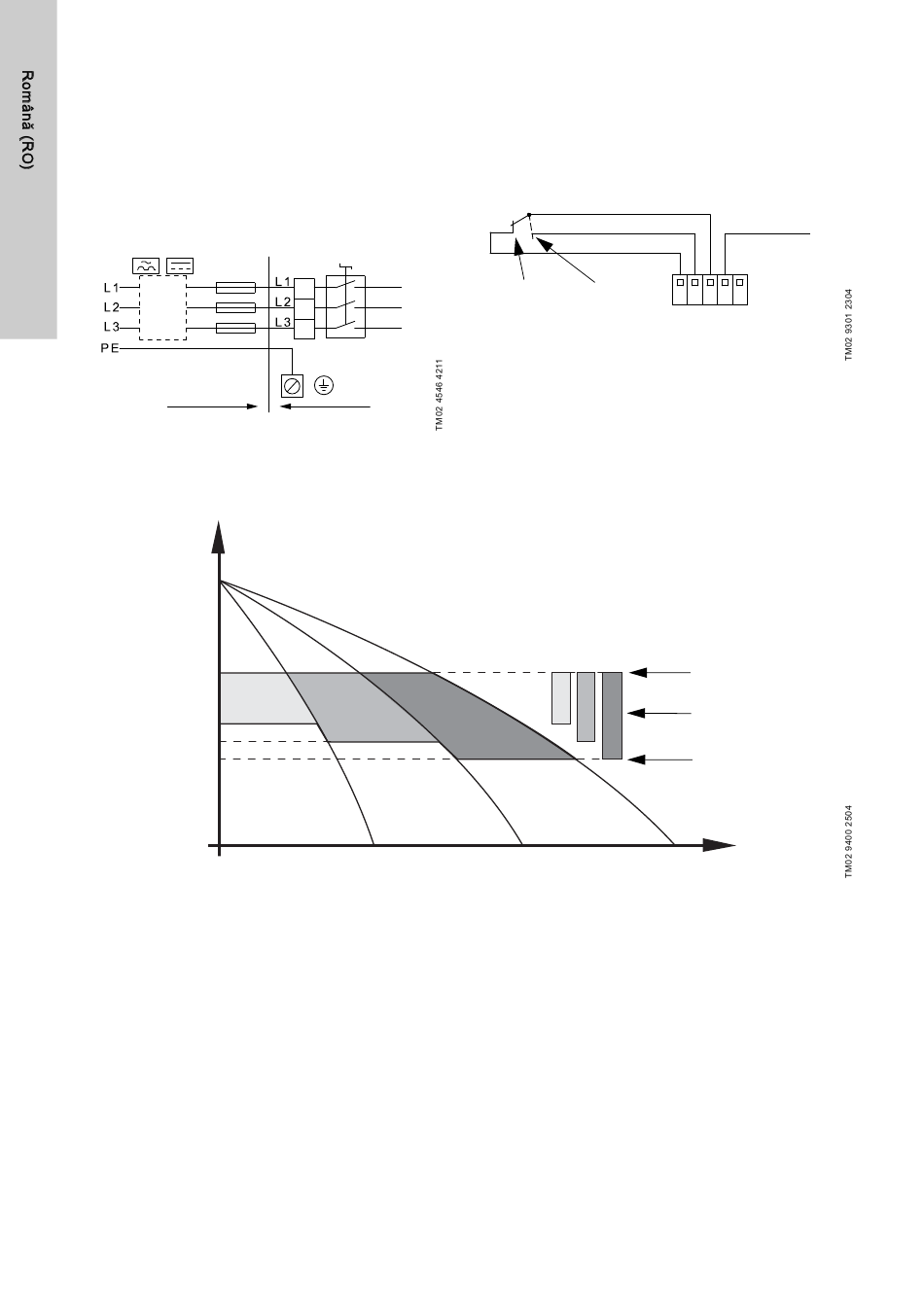

Fig. 10 Exemplu de Hydro Multi-E conectat la reţea cu
siguranţe de rezervă şi protecţie suplimentară
Setare senzor presiune
H
Prag programat
Presiune de pornire
Senzor de presiune 1
Senzor de presiune 2
Senzor de presiune 3
O pompă la
funcţionare max.
Fig. 12 Diagrama funcţională
334
Dulap întreupător
Două pompe la
funcţionare max.
6.5 Funcţionare de urgenţă (opțiune)
Funcţionarea de urgenţă asigură alimentarea cu apă chiar dacă
senzorul sau unitatea de control sunt avariate.
În această situaţie, toate pompele vor funcţiona la parametri
maximi.
6.5.1 Conexiunea senzorilor de presiune
Senzorii de presiune pentru funcţionarea de urgenţă trebuie
conectaţi la bornele 4, 5 şi 6 la fiecare pompă din Hydro Multi-E.
Oprire Max.
Fig. 11 Conexiunea senzorilor de presiune
6.5.2 Setarea senzorilor de presiune
Figura 12 arată următoarele:
• legătura dintre presiunile de oprire, diferenţială şi pornire
• setările senzorilor de presiune
• numărul de pompe în funcţionare de urgenţă.
Trei pompe la
funcţionare max.
6 5 4 3 2
6: GND
5: +10 V
4: Intrare prag programat
Presiune de oprire
Presiune diferenţială
Presiune de pornire
Q
