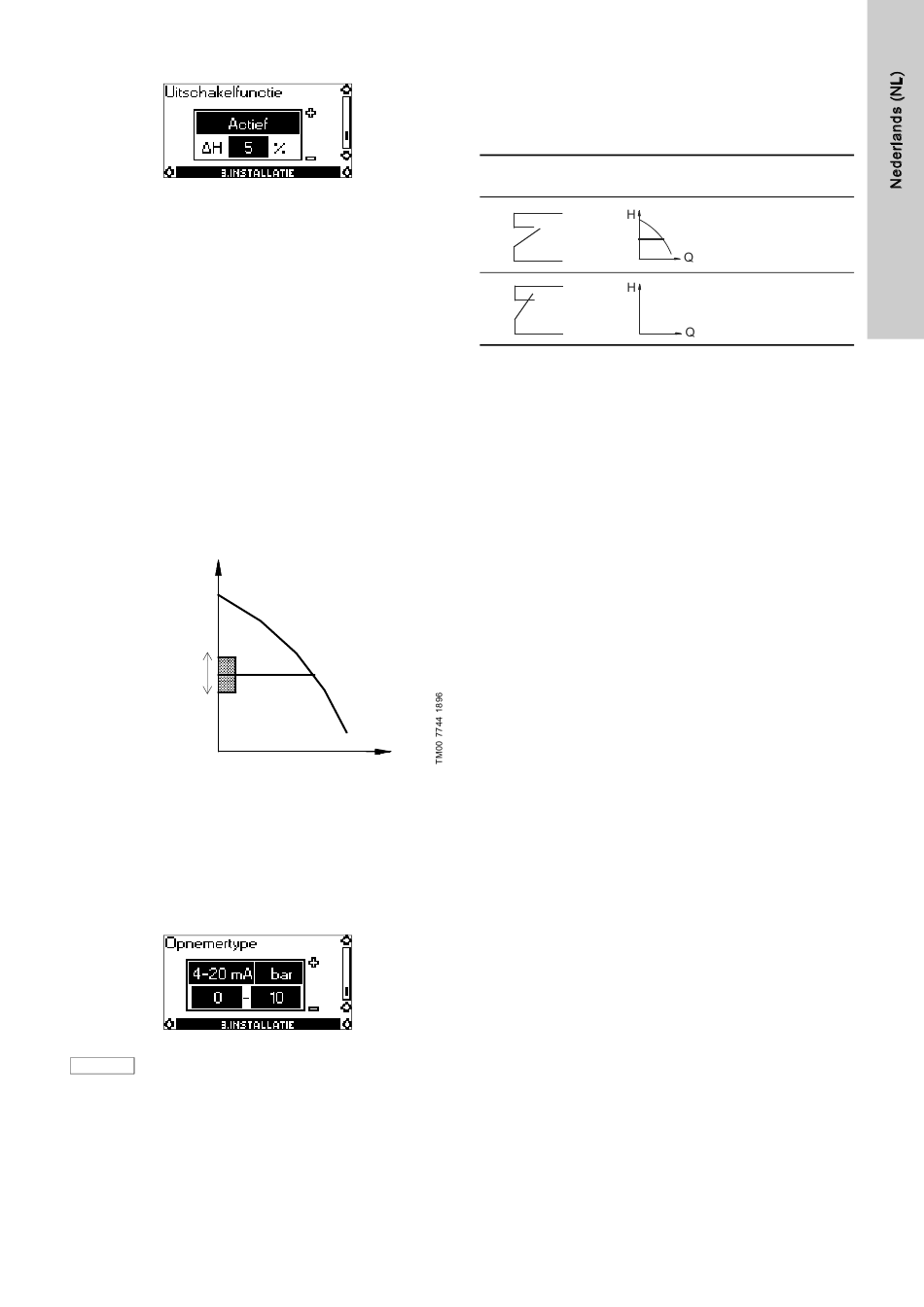

10.3.5 Stopfunctie
Het doel van de stopfunctie is om de Hydro Multi-E uit te schake-
len bij een zeer laag debiet om onnodig energieverbruik te vermij-
den.
De functie is alleen actief wanneer één pomp draait.
De stopfunctie kan worden ingesteld op de volgende waarden:
• Actief
• Niet actief.
Laag debiet wordt gedetecteerd met de ingebouwde
"laag-debiet-detector".
De Hydro Multi-E controleert het debiet regelmatig door gedu-
rende korte tijd het toerental te reduceren en de verandering in
druk te controleren. Als er geen of slechts een kleine verandering
in druk is, dan betekent dit dat er laag debiet is.
Wanneer de Hydro Multi-E een laag debiet detecteert, dan zal het
toerental worden verhoogd tot de uitschakeldruk (actuele
gewenste waarde + 0,5 × ∆H) is bereikt, en de Hydro Multi-E zal
uitschakelen. Wanneer de druk is gedaald tot de inschakeldruk
(actuele gewenste waarde - 0,5 × ∆H), dan zal de Hydro Multi-E
opnieuw inschakelen.
∆H geeft het verschil aan tussen in- en uitschakeldruk.
Zie afb. 27.
H
Uitschakeldruk
∆H
Inschakeldruk
Afb. 27 Verschil tussen in- en uitschakeldruk (∆H)
∆H is fabrieksmatig ingesteld op 10 % van de actuele gewenste
waarde.
∆H kan worden ingesteld op een waarde tussen 5 % en 30 % van
de actuele gewenste waarde.
Voor de stopfunctie is een voordruk in de tank van 0,7 × actuele
gewenste waarde nodig.
10.3.6 Sensor
De instelling van de sensor is alleen van belang
N.B.
bij normaal bedrijf.
Kies één van de volgende waarden:
• uitgangsignaal van de sensor:
0-10 V
0-20 mA
4-20 mA
• meeteenheid van de sensor:
bar, mbar, m, kPa, psi, ft, m
• meetbereik van de sensor.
Q
3 3
/uur, m /s, l/s, gpm, °C, °F, %
11. Digitale ingang
De Hydro Multi-E heeft een digitale ingang voor externe storing.
De ingang is fabrieksmatig ingesteld op externe storing en wordt
actief in gesloten toestand.
Functiediagram: ingang voor digitale functie
Digitale functie
(klemmen 1 en 9)
10 s
Als de digitale ingang langer dan 10 seconden actief is, dan scha-
kelt de Hydro Multi-E uit vanwege een externe storing.
De digitale ingang wordt gebruikt voor de droogloopbeveiliging.
12. Datacommunicatie
Het is mogelijk om het systeem aan te sluiten op een extern net-
werk. De verbinding kan tot stand worden gebracht via een net-
werk op basis van GENIbus of een netwerk op basis van een
ander veldbusprotocol via een gateway.
De gateway kan een Grundfos CIU communicatie-interface zijn,
of een gateway van een derde partij. Ga naar www.grundfos.com
(WebCAPS) of neem contact op met Grundfos voor meer infor-
matie over de CIU-units.
Normaal bedrijf
Externe storing
