6.3.1 Ochrana před úrazem elektrickým proudem, nepřímý
dotyk
Varování
Stanice Hydro Multi-E musí být zemněna
a chráněna proti nepřímému kontaktu ve shodě
s místními předpisy.
Ochranné zemnicí vodiče musí být vždy označeny žluto/zeleně
(PE).
6.3.2 Doplňková ochrana
Jestliže je tlaková stanice Hydro Multi-E připojena k elektrické
instalaci, kde je jako přídavná ochrana použit zemní ochranný
jistič (ELCB), musí být tento jistič označen tímto symbolem:
Pokud je jako přídavná ochrana zvolen zemní
ochranný jistič, je při jeho dimenzování nutno
Pokyn
vzít do úvahy celkový svodový proud všech
elektrických zařízení dané instalace.
Hodnota svodového proudu automatické tlakové stanice
Hydro Multi-E je uvedena v části
6.3.3 Motorová ochrana
Automatická tlaková stanice Hydro Multi-E nevyžaduje žádnou
externí motorovou ochranu. Motory, které mají zabudovanou
tepelnou ochranu proti stálému přetížení a nevhodným
podmínkám.
6.3.4 Ochrana proti přechodným síťovým napětím
Automatická tlaková stanice Hydro Multi-E je chráněna proti
přechodnému síťovému napětí v souladu s normou EN 61800-3.
6.3.5 Napájecí napětí
3 × 400/230 V - 10 %/+ 10 %, 50/60 Hz, N, PE.
Hodnoty napájecího napětí a frekvence jsou vyznačeny na
typovém štítku čerpadla. Ujistěte se, že čerpadlo je vhodné pro
zdroj napájení dostupný v místě instalace.
Vodiče ve spínací skříňce automatické tlakové stanice
Hydro Multi-E musejí mít co nejkratší možnou délku. Vyjímkou je
ochranný zemnicí vodič, který musí mít takovou délku, aby byl při
náhodném vytrhnutí kabelu z kabelového vstupu poslední, který
bude odpojený od svorkovnice.
Maximální velikost předřadné pojistky je uvedena v části
18.1 Napájecí napětí.
ELCB
Instalace v budově

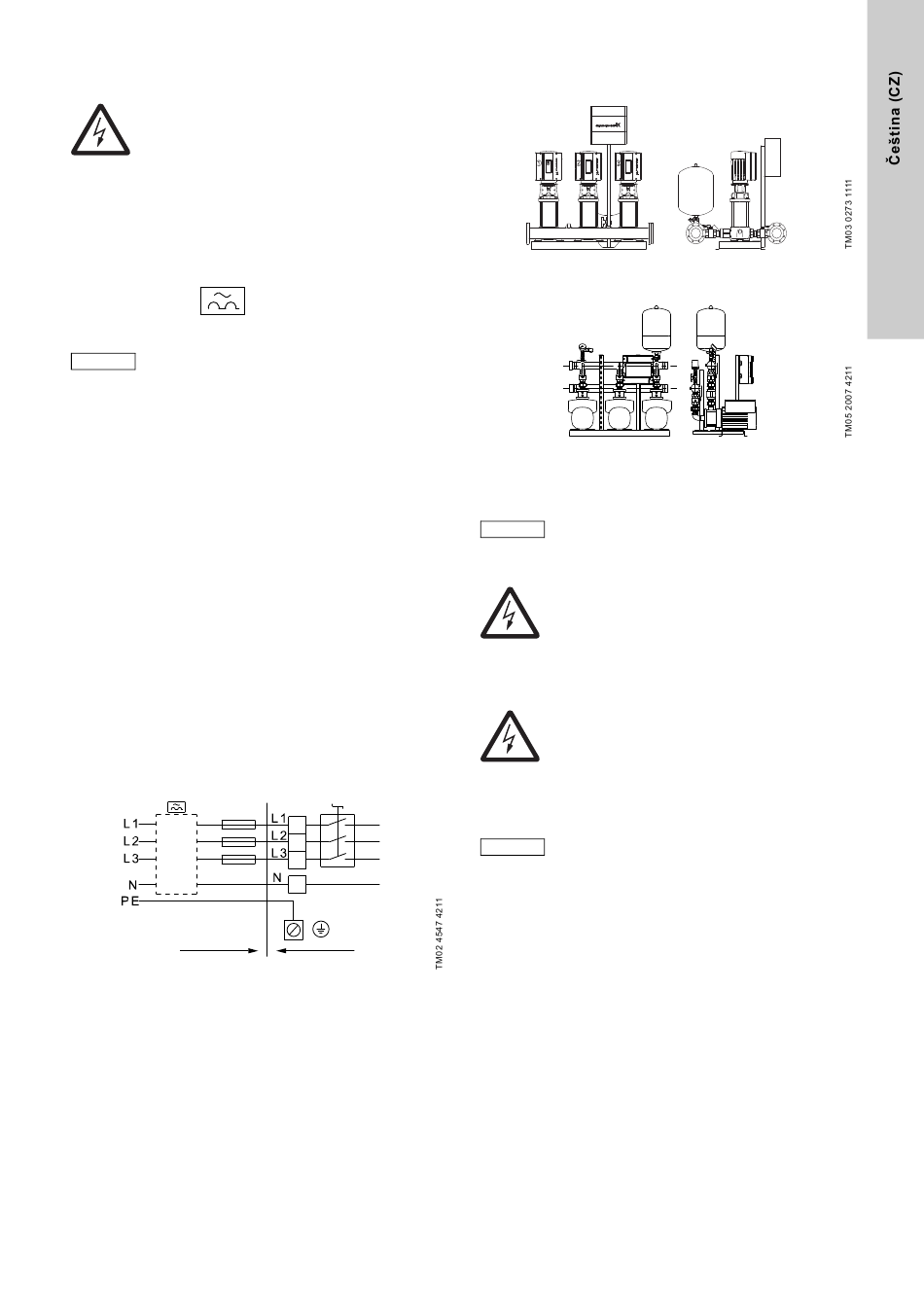

Obr. 7 Příklad ATS Hydro Multi-E připojené na síť
s předřadnými pojistkami a přídavnou ochranou
ELCB
18.2 Svodový proud.
Spínací skříňka
6.4 Elektrické připojení - Hydro Multi-E s čerpadly
v třífázovém provedení
Obr. 8 Hydro Multi-E s čerpadly v třífázovém provedení
Obr. 9 Hydro Multi-E s čerpadly CME v jednofázovém
provedení
Provozovatel nebo instalatér je zodpovědný za
instalaci správného uzemnění a ochrany
Pokyn
v souladu s místními předpisy. Všechny práce
smějí provádět pouze kvalifikovaní pracovníci.
Varování
Nikdy neprovádějte žádné přípojení ve skříni
jističe Hydro Multi-E nebo ve svorkovnicích
jednotlivých čerpadel, pokud nebylo elektrické
napájení vypnuto nejméně před 5 minutami.
6.4.1 Ochrana před úrazem elektrickým proudem, nepřímý
dotyk
Varování
Stanice Hydro Multi-E musí být zemněna
a chráněna proti nepřímému kontaktu ve shodě
s místními předpisy.
Ochranné zemnicí vodiče musí být vždy označeny žluto/zeleně
(PE).
Poněvadž je svodový proud u motorů o výkonu
4 kW až 5,5 kW větší než 3,5 mA, musejí být tyto
Pokyn
motory připojeny na zvlášť spolehlivé a robustní
zemnicí přípojky.
Hodnota svodového proudu automatické tlakové stanice
Hydro Multi-E je uvedena v části
Normy EN 50178 a BS 7671 uvádějí následující ustanovení:
Svodový proud > 3,5 mA:
Automatická tlaková stanice Hydro Multi-E musí být instalována
na trvalém stanovišti. Kromě toho musí být trvale připojena
k napájení.
Uzemnění musí být provedeno jako zdvojené vodiče.
19.2 Svodový proud.
