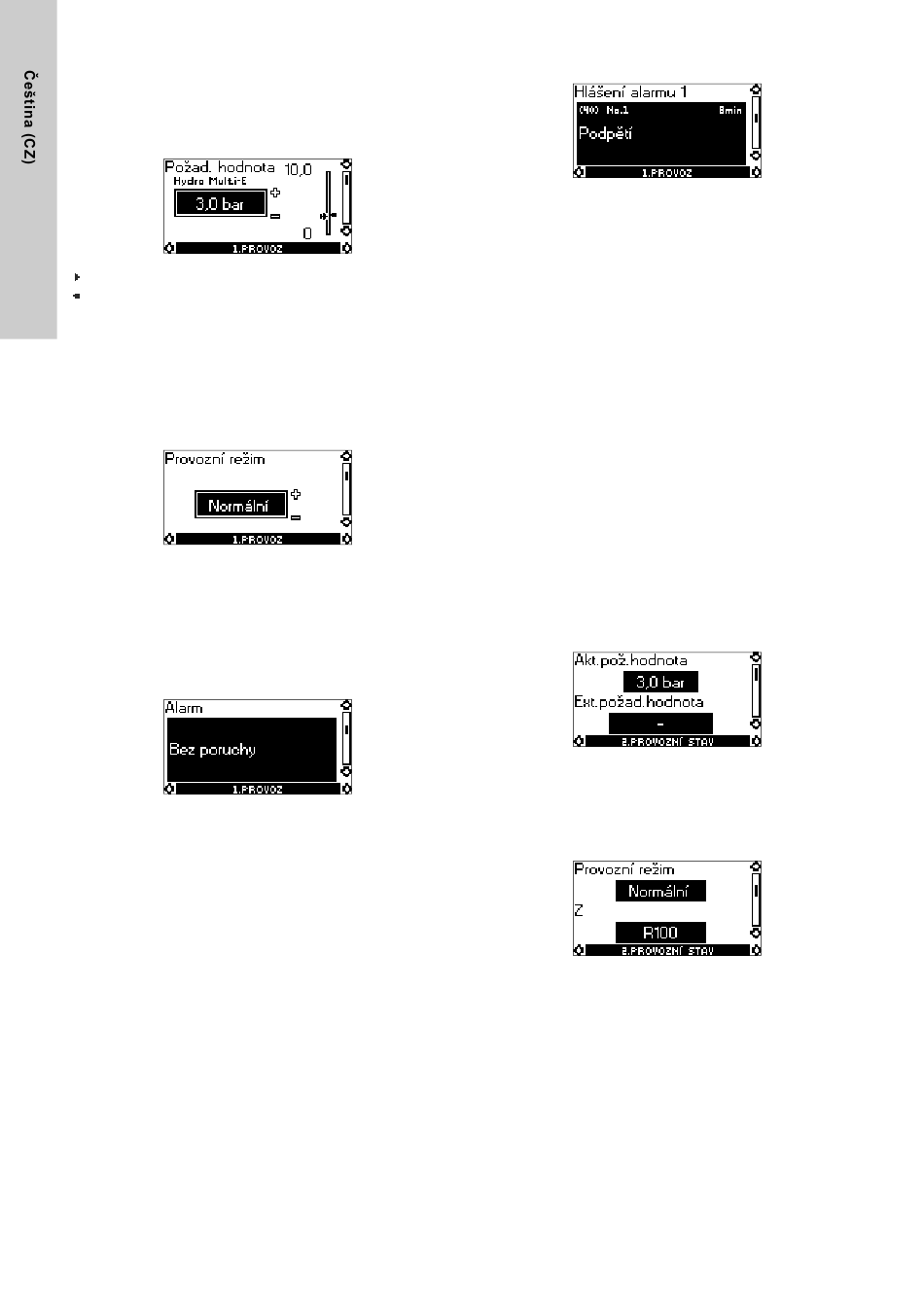

10.1 Menu PROVOZ
Při navázání komunikace mezi dálkovým ovladačem R100
a automatickou tlakovou stanicí Hydro Multi-E se v tomto menu
objeví první displejové zobrazení.
10.1.1 Požad. hodnota
Nastavená požad. hodnota
Aktuální hodnota
Nastavte požadovanou hodnotu v tomto displejovém vyobrazení.
V normálním provozním režimu (tovární nastavení) se rozsah
nastavení rovná měřicímu rozsahu snímače.
Lze zvolit jeden z následujících provozních režimů:
• Stop
• Max. (max. křivka).
10.1.2 Provozní režim
Zvolte jeden z následujících provozních režimů:
• Stop
• Normální (provoz)
• Max.
Provozní režim je možno volit, aniž dojde ke změně nastavení
požadované hodnoty.
10.1.3 Indikace poruch
V případě poruchy objeví se příčina v tomto displejovém
zobrazení.
Možné příčiny:
• Příliš vysoká teplota motoru
• Podpětí
• Přepětí
• Příliš mnoho restartů (po poruchách)
• Přetížení
• Signál snímače mimo rozsah (pouze 4-20 mA)
• Externí porucha
• Provoz nasucho (pouze při nouzovém provozu)
• Jiná porucha.
Poruchovou signalizaci lze v tomto displejovém zobrazení
resetovat, pokud již pominula příčina poruchy.
34
10.1.4 Hlášení alarmu
V případě poruch bude posledních pět alarmových stavů
uchováno v hlášení alarmu. "Hlášení alarmu 1" bude ukazovat
poslední hlášení poruchy, "Hlášení alarmu 2" předposlední
hlášení poruchy, atd.
Shora uvedený příklad dává tuto informaci:
• Indikace poruchy "Podpětí" pro čerpadlo 1 (číslo 1).
• Kód poruchy (40).
• Počet minut, po které byla stanice Hydro Multi-E připojena
k síti, když došlo k poruše, 8 min.
10.2 Menu PROVOZNÍ STAV
Displejová zobrazení obsažená v tomto menu zobrazují pouze
provozní stav. Nastavení parametrů nebo jejich změna není
možná.
Indikované hodnoty jsou hodnoty, které platily při poslední
komunikaci mezi automatickou tlakovou stanicí Hydro Multi-E
a jednotkou dálkového ovládání R100. Jestliže chcete provést
aktualizaci parametru provozního stavu, nasměrujte dálkový
ovladač R100 na ovládací panel čerpadla a stiskněte tlačítko
[OK].
Chcete-li opakovaně vyvolávat některý provozní parametr, jako
např. otáčky, držte tlačítko [OK] ve stisknuté poloze v době, kdy
má být provedeno monitorování daného parametru.
Tolerance indikovaných hodnot jsou uváděny pod každým
displejovým zobrazením. Tyto tolerance jsou uvedeny orientačně
v % maximálních hodnot parametrů.
10.2.1 Aktuální požad. hodnota
Tolerance: ± 2 %
Toto displejové zobrazení ukazuje aktuální požadovanou
hodnotu.
Připojení externí signalizace požadované hodnoty není možné.
10.2.2 Provozní režim
Toto displejové zobrazení ukazuje aktuální provozní režim (Stop,
Normální (provoz) nebo Max.). Dále toto displejové zobrazení
ukazuje, kde byl tento provozní režim navolen (R100, Čerpadlo,
Bus, Externí nebo Stop funkce.
Bližší podrobnosti o stop funkci viz část 10.3.5.
