6.5 szükségüzem (külön rendelhető)
A szükségüzem szogáltatás gondoskodik a vízellátásról még
akkor is, ha az érzékelő vagy a vezérlő egység meghibásodik.
Ebben a helyzetben mindegyik szivattyú maximális
teljesítménnyel üzemel.
6.5.1 Nyomáskapcsolók csatlakoztatása
A szükségüzemnél használatos nyomáskapcsolókat az egyes
Hydro Multi-E szivattyúk 4-es, 5-ös és 6-os kivezetéseire kell
csatlakoztatni.
Nyomáskapcsoló beállítás
H
Alapjel
Bekapcsolási
nyomás
Nyomáskapcsoló 1
Nyomáskapcsoló 2
Nyomáskapcsoló 3
Egy szivattyú max.
üzemben

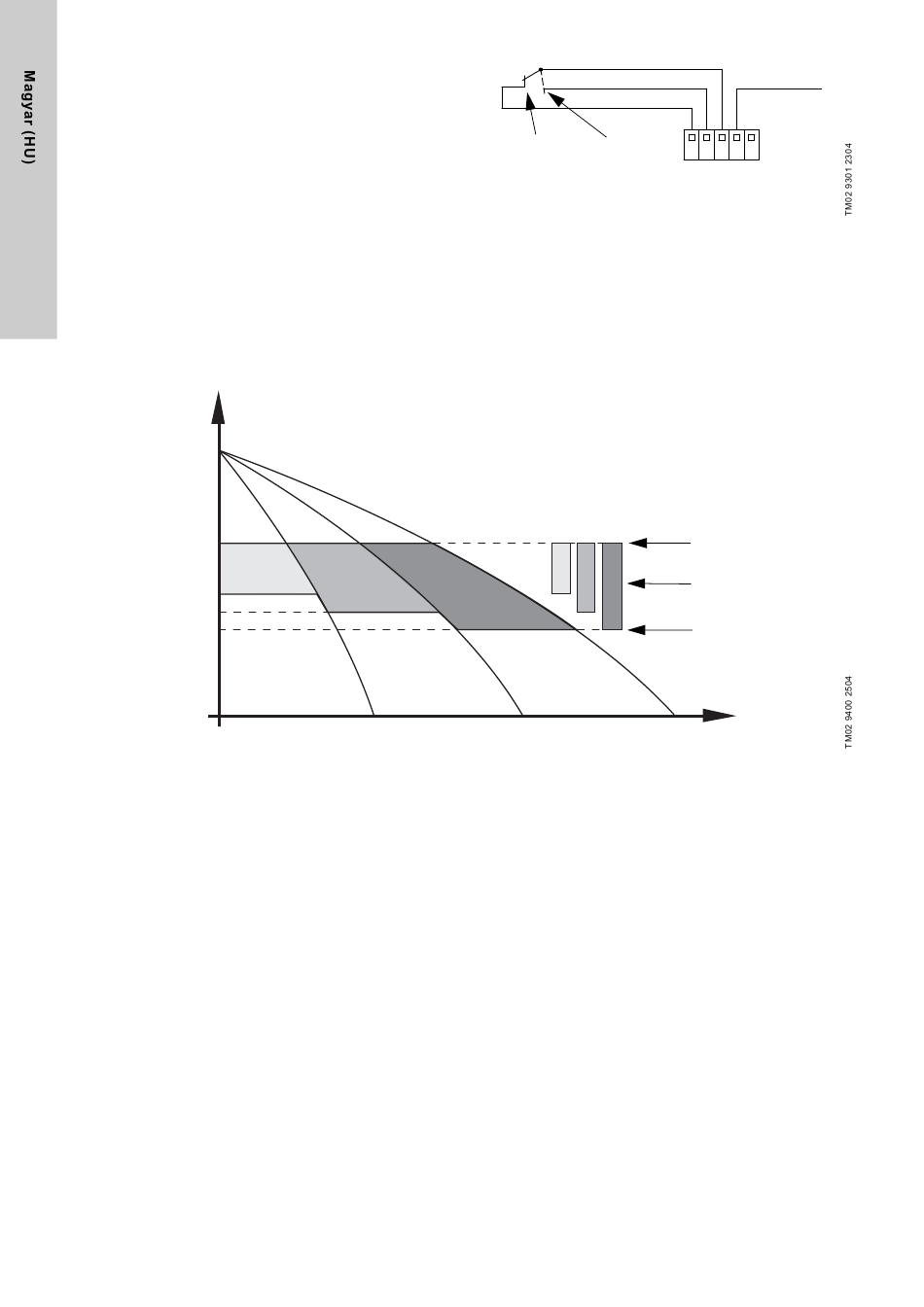

12. ábra Működési diagram
238
Stop
11. ábra Nyomáskapcsolók csatlakoztatása
6.5.2 Nyomáskapcsolók beállítása
A 12. ábra mutatja az alábbiakat:
• a kikapcsolási, a különbségi és a bekapcsolási nyomások
kapcsolatát
• a nyomáskapcsoló beállításokat
• a szükségüzemben működő szivattyúk száma.
Két szivattyú max. Három szivattyú
üzemben max. üzemben
Max.
6 5 4 3 2
6: GND
5: +10 V
4: Alapjel bemenet
Kikapcsolási nyomás
Nyomáskülönbség
Bekapcsolási nyomás
Q
