10. Nastavitve preko R100
Hydro Multi-E je narejen za brezžično komunikacijo z Grundfos
R100 daljinskim uporabnikom.

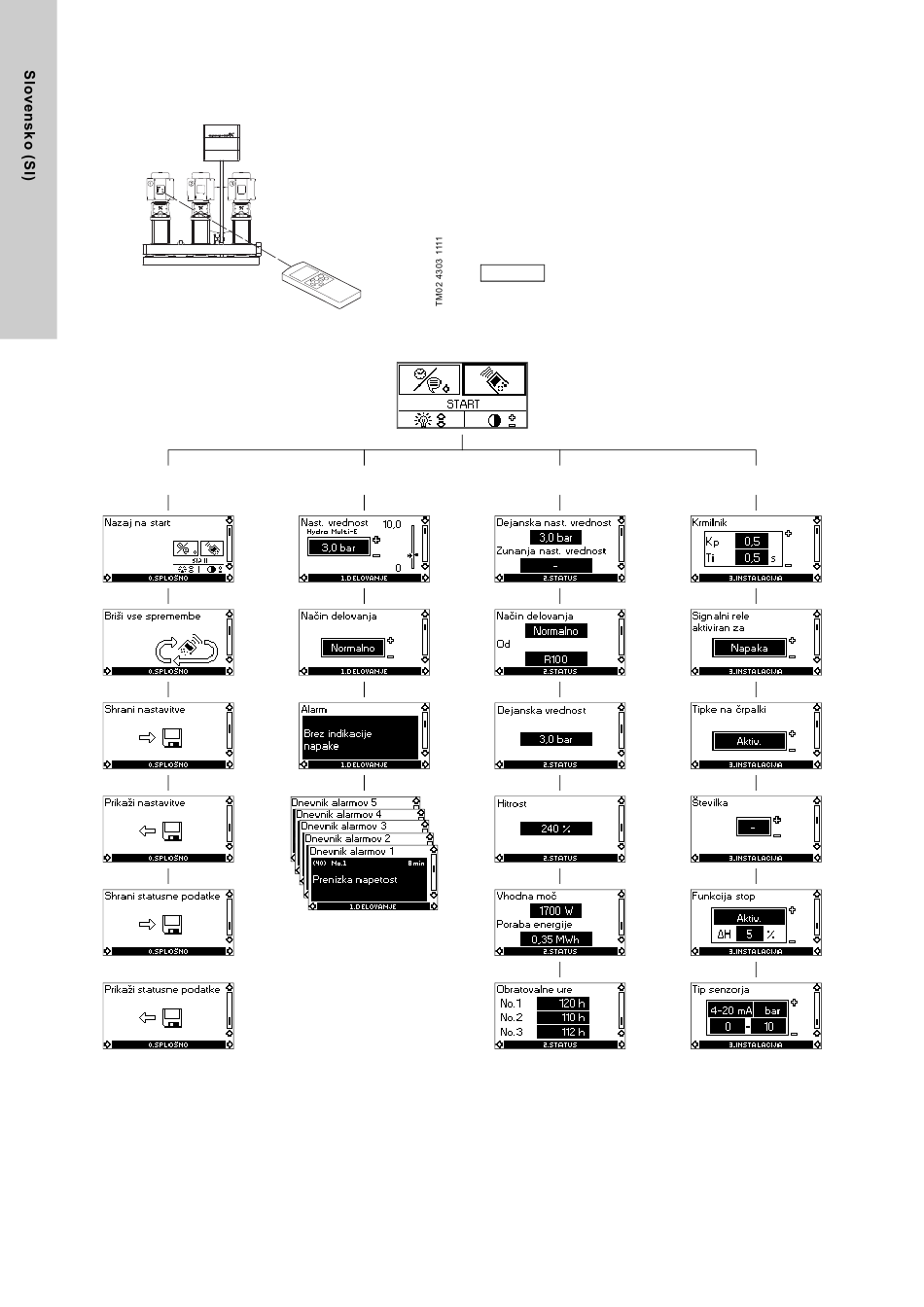

Slika 25 R100 komunicira s Hydro Multi-E z infrardečo
svetlobo
0. SPLOŠNO
Slika 26 Pregled menija
358
1. DELOVANJE
10.1.1
10.1.2
10.1.3
10.1.4
Med komunikacijo je treba R100 usmeriti proti nadzorni plošči
črpalke. Med komunikacijo R100 in Hydro Multi-E bo hitro utripala
rdeča indikacijska lučka.
R100 ponuja nastavitve in status prikazov za Hydro Multi-E.
Prikazi so razdeljeni na štiri vzporedne menije (glejte sliko 26):
0. SPLOŠNO (glejte navodila za uporabo R100)
1. DELOVANJE
2. STANJE (STATUS)
3. INSTALACIJA
Številka nad vsakim posameznim prikazom na sl.
na razdelek, v katerem je ta opisan.
Meniji so lahko med seboj različni, odvisno od
Nasvet
modela daljinskega upravljalnika.
2. STATUS (STANJE)
10.2.1
10.2.2
10.2.3
10.2.4
10.2.5
10.2.6
26 se nanaša
3. INSTALACIJA
10.3.1
10.3.2
10.3.3
10.3.4
10.3.5
10.3.6
