6.3.3 Protection moteur
L'Hydro Multi-E ne nécessite aucune protection moteur externe.
Les moteurs sont équipés d'une protection thermique contre la
surcharge et le décrochage.
6.3.4 Protection contre les phénomènes transitoires de la
tension d'alimentation
L'Hydro Multi-E est protégé contre les phénomènes transitoires
de la tension conformément à la norme EN 61800-3.
6.3.5 Tension d'alimentation
3 × 400/230 V - 10 %/+ 10 %, 50/60 Hz, N, PE.
La tension d'alimentation et la fréquence sont indiquées sur la
plaque signalétique de la pompe. S'assurer que l'alimentation
électrique de la pompe correspond bien à celle disponible sur le
site.
Les fils dans le coffret de commande de l'Hydro Multi-E doivent
être aussi courts que possible. Cependant, le conducteur de terre
doit être assez long car il est le dernier à être déconnecté en cas
de débranchement inopiné du câble.
Fusible de sauvegarde maxi, voir paragraphe
mentation.
ELCB
Installation dans un bâtiment

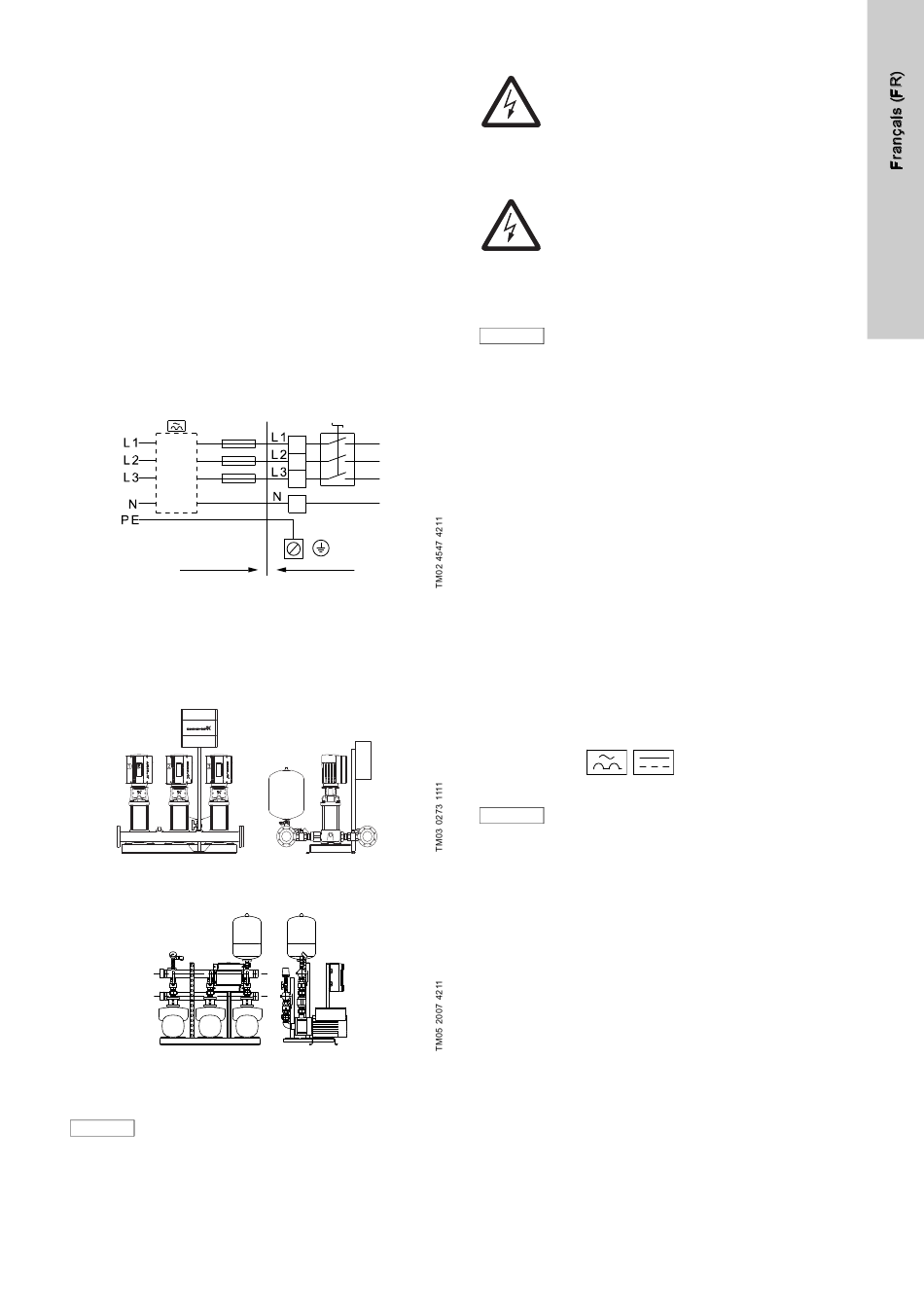

Fig. 7 Exemple d'un Hydro Multi-E connecté au réseau
électrique avec fusibles de sauvegarde et protection
supplémentaire
6.4 Connexion électrique, Hydro Multi-E équipé de
pompes triphasées
Fig. 8 Hydro Multi-E équipé de pompes triphasées
Fig. 9 Hydro Multi-E équipé de pompes CME monophasées
L'utilisateur est responsable de la conformité de
la mise à la terre et de la protection. La mainte-
Nota
nance doit être réalisée par des personnes spé-
cialement formées.
18.1 Tension d'ali-
Coffret de commande
Avertissement
Effectuer les connexions dans le coffret de com-
mande de l'Hydro Multi-E ou dans la boîte à
bornes de chaque pompe, uniquement 5 minutes
après mise hors tension.
6.4.1 Protection contre les chocs électriques,
contact indirect
Avertissement
L'Hydro Multi-E doit être relié à la terre et protégé
contre le contact indirect conformément aux
réglementations locales.
Les conducteurs de terre doivent toujours avoir un marquage
jaune/vert.
Puisque le courant de fuite des moteurs 4 à
5,5 kW est de > 3,5 mA, ces moteurs doivent être
Nota
reliés à des connexions de terre particulièrement
résistantes.
Le courant de fuite de l'Hydro Multi-E est indiqué au paragraphe
19.2 Courant de fuite.
Les normes EN 50178 et BS 7671 englobent les précautions sui-
vantes :
Courant de fuite > 3,5 mA
L'Hydro Multi-E doit être stationnaire et installé en fixe. Il doit être
connecté en permanence à l'alimentation électrique.
La mise à la terre doit être effectuée comme les conducteurs
doubles.
6.4.2 Protection supplémentaire
Si l'Hydro Multi-E est raccordé à une installation électrique dans
laquelle un disjoncteur différentiel est utilisé comme protection
supplémentaire, ce dernier doit être du type suivant :
• Convient à la manipulation des courants de fuite et aux
déclenchements à impulsion courte.
• Il se déclenche lors de l'alternance entre les courants de
défaut et les courants de défaut avec contenu DC, c'est-à-dire
impulsions DC et défauts de courant DC réguliers.
Pour ces groupes de surpression, utiliser un disjoncteur différen-
tiel de type B.
Le disjoncteur doit être marqué des symboles suivants :
Au moment de sélectionner un disjoncteur, il faut
tenir compte du courant de fuite total de l'équipe-
Nota
ment électrique de l'installation.
Le courant de fuite de l'Hydro Multi-E est indiqué au paragraphe
19.2 Courant de fuite.
6.4.3 Protection moteur
L'Hydro Multi-E ne nécessite aucune protection moteur externe.
Les moteurs sont équipés d'une protection thermique contre la
surcharge et le décrochage.
6.4.4 Protection contre les phénomènes transitoires de la
tension d'alimentation
L'Hydro Multi-E est protégé contre les phénomènes transitoires
de la tension conformément à la norme EN 61800-3.
ELCB
