6.3.3 Motora aizsardzība
Hydro Multi-E nav nepieciešama ārēja motora aizsardzība. Motori
ir aprīkoti ar pārkaršanas aizsardzību vienmērīgas pārslodzes
gadījumā un apstādinātā stāvoklī.
6.3.4 Aizsardzība pret tīkla pārejas spriegumiem
Hydro Multi-E sistēma ir aizsargāta pret tīkla pārejas
spriegumiem atbilstoši EN 61800-3.
6.3.5 Barošanas spriegums
3 × 400/230 V - 10 %/+ 10 %, 50/60 Hz, N, PE.
Barošanas spriegums un frekvence ir norādīti sūkņa pases datu
plāksnītē. Jāpārliecinās, ka sūknis ir piemērots elektroapgādei,
kas ir pieejama uzstādīšanas vietā.
Vadiem Hydro Multi-E jaudas slēdžu vadības skapī jābūt
iespējami īsiem. Izņēmums ir aizsargājošais zemējuma vads,
kuram jābūt tik garam, lai tas tiktu atvienots pēdējais gadījumā, ja
kabelis neuzmanīgi tiek izvilkts no kabeļievada.
Informāciju par rezerves drošinātāja maksimālo izmēru skatīt
18.1 Barošanas spriegums. sadaļā.
ELCB
Uzstādīšana ēkā

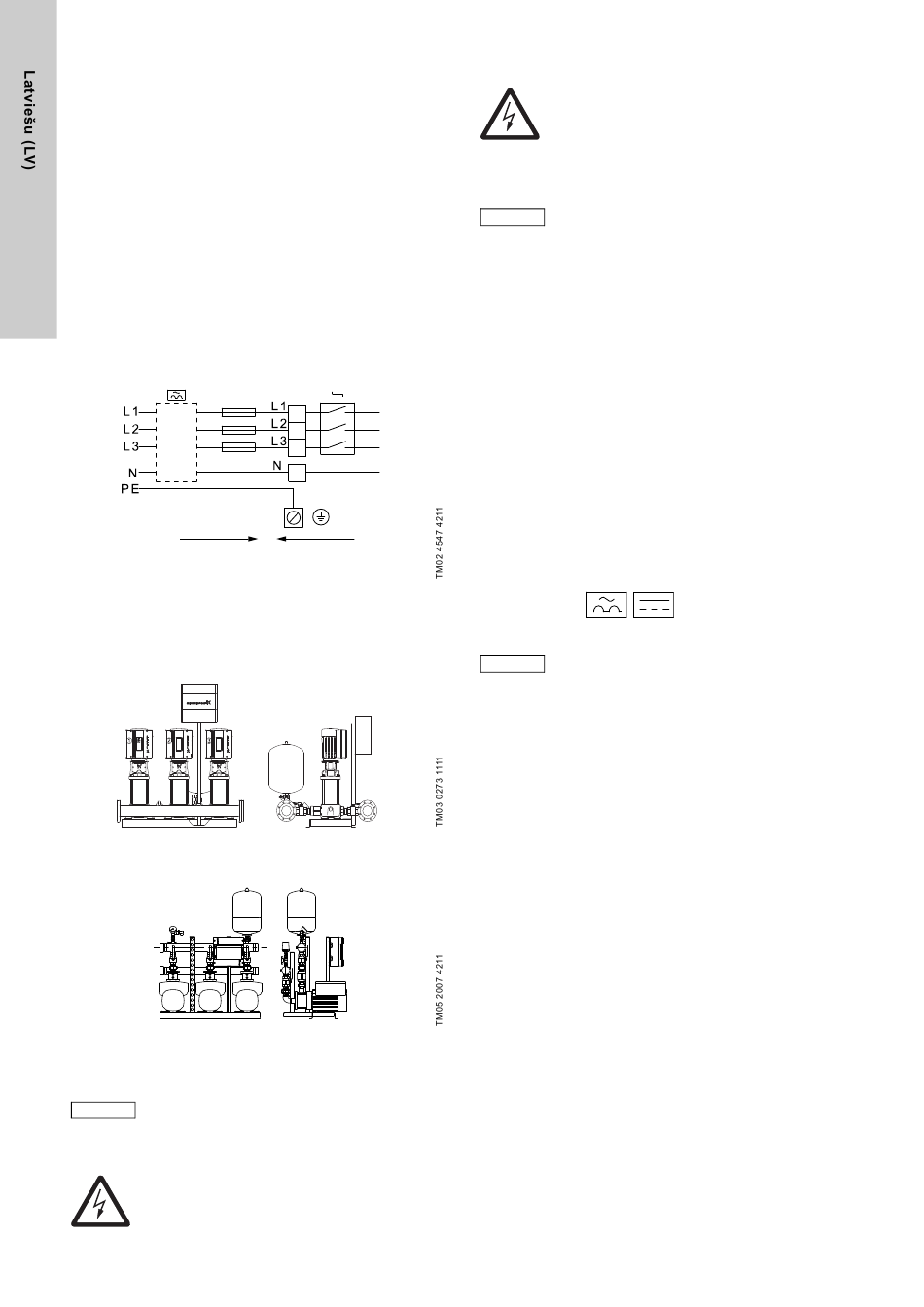

7. ilustr. Tīkla barošanai pieslēgts Hydro Multi-E ar rezerves
drošinātājiem un papildu aizsardzības līdzekļiem
6.4 Elektroinstalācija, Hydro Multi-E ar trīsfāžu
sūkņiem
8. ilustr. Hydro Multi-E ar trīsfāžu sūkņiem
9. ilustr. Hydro Multi-E ar vienfāzes CME sūkņiem
Lietotājs vai instalācijas darbu veicējs ir atbildīgs
par pareiza zemējuma vai aizsardzības
aprīkojuma uzstādīšanu atbilstoši spēkā esošo
Piezīme
likumdošanas aktu prasībām. Visi darbi jāveic
apmācītam personālam.
Brīdinājums
Nekad neveidot savienojumus Hydro Multi-E
jaudas slēdžu vadības skapī vai katra atsevišķā
sūkņa spaiļu kārbā, ja elektroapgāde nav bijusi
izslēgta vismaz 5 minūtes.
198
Jaudas slēdžu vadības
skapis
6.4.1 Aizsardzība pret elektrisko triecienu, netiešu kontaktu
Brīdinājums
Hydro Multi-E sistēmai ir jābūt sazemētai un
aizsargātai pret netiešu saskari atbilstoši spēkā
esošo likumdošanas aktu prasībām.
Aizsargājošiem zemējumvadiem vienmēr jābūt dzeltenas/zaļas
(PE) krāsas marķējumam.
4 līdz 5,5 kW motoriem noplūdes strāva ir > 3,5
mA, tāpēc šie motori ir jāpievieno īpaši
Piezīme
drošiem/izturīgiem zemējuma savienojumiem.
Hydro Multi-E noplūdes strāva ir norādīta
sadaļā.
EN 50178 un BS 7671 nosaka:
Noplūdes strāva > 3,5 mA
Hydro Multi-E jābūt stacionārai un uzstādītai pastāvīgā vietā.
Sistēmai vienmēr jābūt savienotai ar elektroapgādi.
Zemēšana jāveic ar divpusējiem vadītājiem.
6.4.2 Papildu aizsardzība
Ja Hydro Multi-E ir pievienota elektroinstalācijai, kurā par papildu
aizsardzības līdzekli tiek izmantots noplūdes aizsargslēdzis, šim
aizsargslēdzim jābūt šāda veida:
• Tas ir piemērots noplūdes strāvas gadījumā un lai ieslēgtos
īsas impulsveida noplūdes gadījumā.
• Tas atvienojas, kad rodas mainīga īsslēguma strāva un
līdzstrāvas satura īsslēgums, t. i., pulsējoša līdzstrāva un
vienmērīgs līdzstrāvas īsslēgums.
Šīm spiediena pastiprināšanas sistēmām jāizmanto B tipa
noplūdes aizsargslēdži.
Aizsargslēdzim jābūt marķētam ar šādiem simboliem:
Izvēloties noplūdes aizsargslēdzi, jāņem vērā
Piezīme visas iekārtas elektriskā aprīkojuma kopējā
noplūdes strāva.
Hydro Multi-E noplūdes strāva ir norādīta
sadaļā.
6.4.3 Motora aizsardzība
Hydro Multi-E nav nepieciešama ārēja motora aizsardzība. Motori
ir aprīkoti ar pārkaršanas aizsardzību vienmērīgas pārslodzes
gadījumā un apstādinātā stāvoklī.
6.4.4 Aizsardzība pret tīkla pārejas spriegumiem
Hydro Multi-E sistēma ir aizsargāta pret tīkla pārejas
spriegumiem atbilstoši EN 61800-3.
19.2 Noplūdes strāva.
ELCB
19.2 Noplūdes strāva.
