6.6 Szárazonfutás elleni védelem
A Hydro Multi-E rendszert védeni kell
Megjegyz.
szárazonfutás ellen.
A szárazonfutás elleni védelmet két helyzetben ismertetjük:
• Hydro Multi-E szükségüzem nélkül.
• Hydro Multi-E szükségüzemmel.
6.6.1 Hydro Multi-E szükségüzem nélkül
A szárazonfutás elleni védelem fajtái:
• egy nyomáskapcsoló beépítve a szívó elosztóvezetékbe
(gyárilag beépített és 1,5 bar n yomásra beállítva,
szabványként)
• szintkapcsoló, a víztartályba szerelve.
A szárazonfutás elleni védelem az 1-es szivattyú 1-es és 9-es
kivezetéseihez csatlakozik.
Szivattyú
1
PS
PS

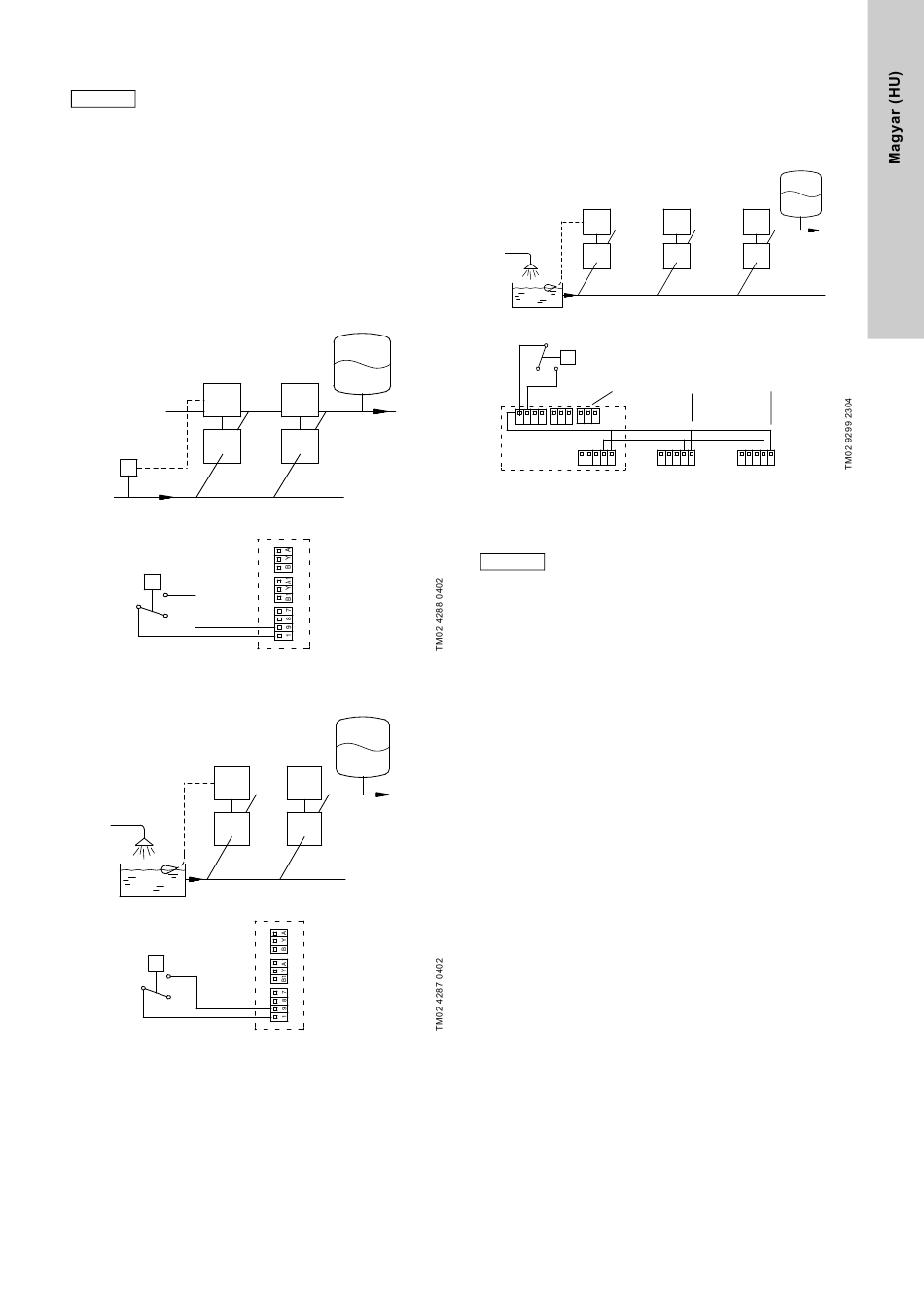

13. ábra Az 1-es szivattyúhoz csatlakoztatott
nyomáskapcsoló
Szivattyú
1
LS
14. ábra Az 1-es szivattyúhoz csatlakoztatott szintkapcsoló
Szivattyú
2
9: GND (jelföld)
1: Digitális bemenet
Szivattyú
2
9: GND (jelföld)
1: Digitális bemenet
6.6.2 Hydro Multi-E szükségüzemmel
Ha a Hydro Multi-E szabályozó egység meghibásodik, az 1-es és
9-es kivezetés inaktívvá válik. A szárazonfutás elleni védelem
biztosítására, egy kiegészítő vezetéket helyezünk el az 1-es
szivattyú kapocsdobozában és a szivattyúk között.
Lásd a vezérlő szekrény kapcsolási rajzát is.
Szivattyú
1
1-es
1 9
3 2
15. ábra A szárazonfutás elleni védelem huzalozása
szükségüzemben
A 2-es és 3-as kivezetések közötti rövidre záró
vezeték eltávolítva (normál Hydro Multi-E).
Megjegyz.
Helyette a 2-es és 3-as kivezetések külső hibára
lettek átkonfigurálva.
3-as
2-es
3 2 3 2
