6. Montaż
6.1 Położenie
Dla zapewnienia odpowiedniego chłodzenia silników pomp oraz
układów elektronicznych należy zwrócić uwagę na:
• Hydro Multi-E należy zamontować tak, aby zapewnić
wystarczające chłodzenie,
• żebra chłodzące silnik i łopatki wentylatora muszą być
utrzymane w czystości.
Hydro Multi-E nie są przeznaczone do montażu na zewnątrz.
Odległość zestawu od ściany powinna wynosić 1 m od przodu
i po bokach.
6.2 Montaż mechaniczny
Strzałki na podstawie pompy wskazują kierunek przepływu wody
przez pompę.
Rurociągi podłączone do zestawu muszą mieć odpowiednie
średnice. Aby zapobiec przenoszeniu drgań, po stronie ssawnej
i tłocznej powinny być zamontowane kompensatory. Patrz rys. 4.
Rurociągi należy podłączyć z kolektorami zestawu.
Kolektor przychodzi w wkręcaną zaślepką zamocowaną na
jednym końcu. Jeśli dane wyjście ma być użyte, odkręć zaślepkę,
zastosuj masę uszczelniającą na drugi nieużywany koniec.
W przypadku kolektorów wyposażonych w kołnierze, zamocować
kołnierz zaślepiający z uszczelką.
Zestaw podnoszenia ciśnienia, zawsze powinien być całkowicie
zmontowany przed rozruchem.
Jeśli zestawy podnoszenia ciśnienia zamocowane są w blokach
lub w przypadku, gdy pierwszy odbiorca znajduje się blisko
zestawu, zalecane jest zamocowanie kompensatorów na rurach
po stronie ssawnej i tłocznej tak, aby zapobiec przenoszeniu
drgań wzdłuż rurociągu. Patrz rys. 4.
Zestaw powinnien być ustawiony na płaskiej i mocnej
powierzchni np. betonwej podłodze lub fundamencie.
Jeśli zestaw podnoszenia ciśnienia nie jest wyposażony w tłumiki
drgań, to należy zamocować go do posadzki lub fundamentu przy
pomocy śrub.
Rury muszą być zamocowane do elementów budynku w sposób
zapobiegający ich przesuwaniu lub skręcaniu.
1
2

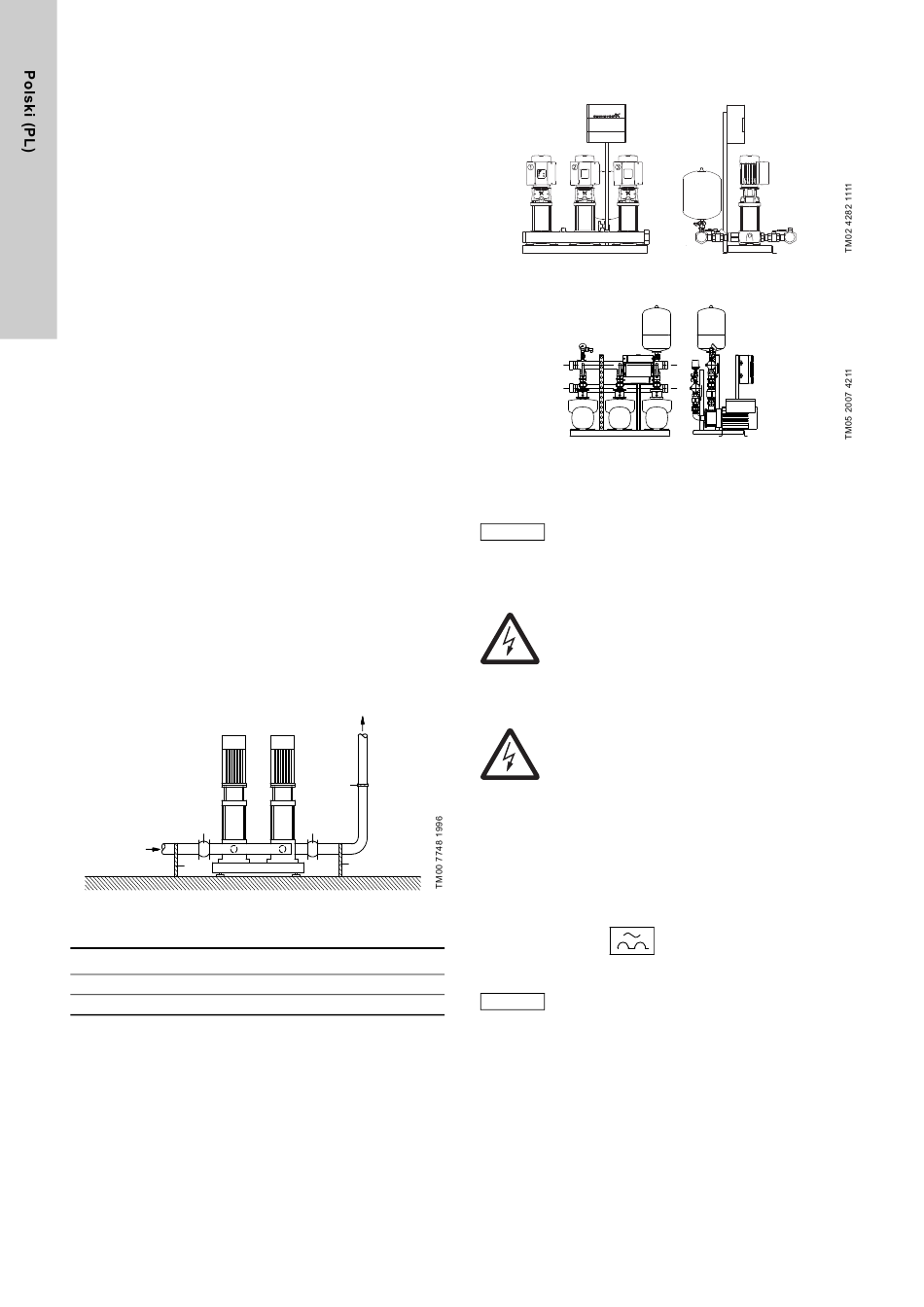

Rys. 4 Przykład montażu kompensatorów i wsporników
rurowych
Poz. Opis
1 Kompensator
2 Uchwyt rurowy
Kompensatory i wsporniki rurowe pokazane na rys.
do wyposażenia Hydro Multi-E.
274
6.3 Podłączenie elektryczne Hydro Multi-E z pompami
6.3.1 Zabezpieczenie przed porażeniem - kontakt pośredni
2
Przewody uziemienia muszą być zawsze koloru żółto/zielonego
(PE).
1
6.3.2 Zabezpieczenia dodatkowe
Jeśli zestaw Hydro Multi-E jest podłączony do instalacji
2
elektrycznej, gdzie jako zabezpieczenie dodatkowo użyto
wyłączników różnicowych (ELCB), to powinny być one oznaczone
następującymi symbolami:
4 nie należą
Prąd upływu zestawu Hydro Multi-E przy pracy normalnej,
patrz rozdział
jednofazowymi.
Rys. 5 Hydro Multi-E z pompami 1-fazowymi CRE
Rys. 6 Hydro Multi-E z pompami 1-fazowymi CME
Użytkownik lub instalator jest odpowiedzialny za
montaż odpowiedniego uziemienia
i zabezpieczenia zgodnie z obowiązującymi
RADA
przepisami krajowymi i lokalnymi.
Wszystkie prace muszą być wykonane przez
wykwalifikowany personel techniczny.
Ostrzeżenie
Nie należy dokonywać jakichkolwiek połączeń
w szafie bezpiecznikowej Hydro Multi-E lub
skrzynkach zaciskowych pojedynczych pomp,
przed upływem co najmniej 5 minut po
wyłączeniu zasilania.
Ostrzeżenie
Hydro Multi-E musi być uziemione i zabezpieczone
przed kontaktem pośrednim zgodnie z krajowymi
przepisami.
ELCB
Podczas doboru wyłącznika
różnicowo-prądowego, należy wziąć pod uwagę
RADA
całkowity prąd upływu wszystkich urządzeń
elektrycznych podłączonych do instalacji.
18.2 Prąd upływu.
