6. Instalarea
6.1 Amplasare
Pentru a asigura o răcire suficientă a motorului şi componentelor
electronice, notaţi următoarele:
Plasaţi Hydro Multi-E în aşa fel încât să se asigure o răcire
adecvată.
Păstraţi curate nervurile de răcire ale motorului şi paletele
ventilatorului.
Hydro Multi-E nu este adecvat pentru instalare în exterior.
Modulul de pompare trebuie să aibă un spaţiu de 1 metru în faţă
şi pe cele două laterale.
6.2 Instalare mecanică
Săgeţile de pe placa de bază a pompei indică direcţia de curgere
a apei prin pompă.
Conducteşe branşate la sistemul de repompare trebuie să fie de
dimensiuni corespunzătoare. Pentru a evita rezonanţa, tfixați
compensatori de montaj pe conductele de refulare şi aspiraţie.
Vezi fig. 4.
Conectați țevile la manifolduri ale sistemului de ridicare a
presiunii.
Manifoldul este livrat cu un soclul filetat de fixat la un capăt.
Dacă acest capăt este folosit, îndepărtați soclul filetat, aplicați
compusul de etanșare la un capăt al manifoldului și monatți
șurubul. Montaţi o flanşă oarbă cu garnitură pe manifolderele cu
flanșă.
Etanșați sistemul de ridicare a presiunii înainte de pornire.
Dacă sistemele de repompare sunt instalate într-un bloc de
apartamente sau primul consumator din linie este aproape de
sistemul de repompare, este recomandabil să montaţi
compensatori de montaj pe conductele de aspiraţie şi de refulare
pentru a preveni ca vibraţiile să fie transmise prin reţea.
Vezi fig. 4.
Poziţionaţi modulul de pompare pe o suprafaţă plană şi solidă,
de ex. o fundaţie sau pardoseală din beton. Dacă sistemul de
repompare nu este echipat cu atenuatori de vibraţii, trebuie
ancorat de pardoseală sau de fundaţie.
Conductele trebuie fixate de părţi ale clădirii pentru a se asigura
că acestea nu se pot mişca sau torsiona.
1
2

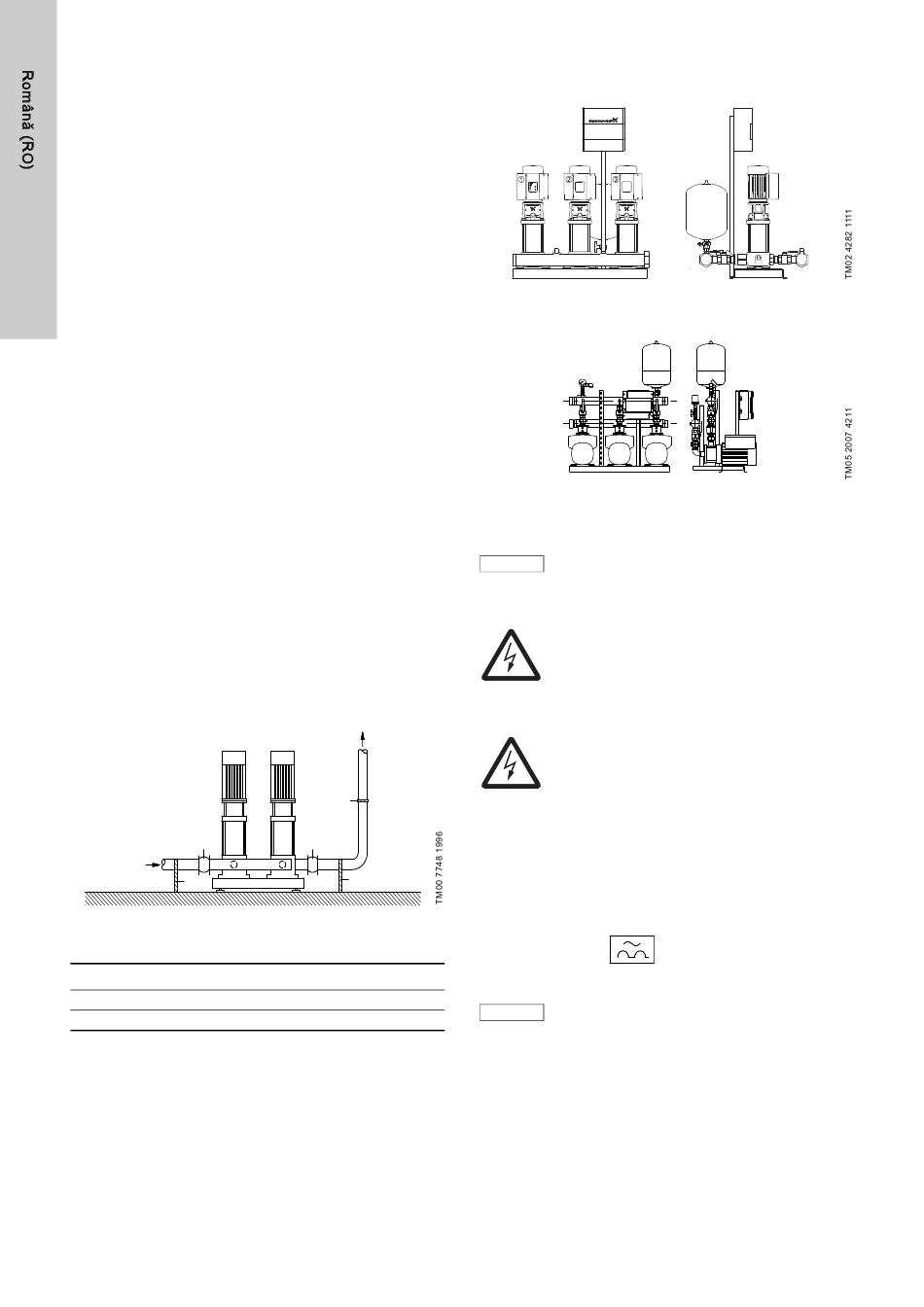

Fig. 4
Exemplu de instalare cu compensatori de montaj şi
suporturi de conducte
Poz.
Descriere
1
Rost de expansiune
2
Susţinere conductă
Compensatorii de montaj și suporturile de conducte ilustraţi în
fig.
4
nu sunt incluşi în Hydro Multi-E standard.
332
6.3 Conexiunea electrică , Hydro Multi-E cu pompe
6.3.1 Protecţie la şoc electric - contact indirect
2
Conductorii de împământare trebuie să aibă mereu o marcare
colorată PE galbenă/ verde.
6.3.2 Protecţie suplimentară
1
Dacă Hydro Multi-E este conectat la o instalaţie electrică unde
este utilizat un întrerupător pe circuitul de legare la pământ
2
(ELCB) ca protecţie suplimentară, acest întrerupător de circuit
trebuie marcat cu simbolul:
Curentul de scurgere pentru Hydro Multi-E poate fi găsit în
secţiunea
monofazate
Fig. 5
Hydro Multi-E cu pompe monofazate CRE
Fig. 6
Hydro Multi-E cu pompe monofazate CME
Cel care folosește echipamentul sau instalatorul
este responsabil pentru instalarea și protecția și
Notă
împământarea corectă în conformitate cu legile
locale. Toate lucrările trebuie executate numai de
personal autorizat.
Avertizare
Nu faceţi nicio conexiune în dulapul întrerupător
al Hydrom Multi-Esau în cutia cu borne a fiecărei
pompei decât dacă alimentarea electrică a fost
oprită de cel puţin 5 minute.
Avertizare
Hydro Multi-E trebuie să aibă împământare și
protecție împotriva contactelor indirecte în
conformitate cu legile locale.
ELCB
Când este selectat un întrerupător pe circuitul de
legare la pământ, trebuie luat în calcul curentul
Notă
total de scurgere pentru toate echipamentele
elctrice din instalaţie.
18.2 Curent de
scurgere.
