6.3.3 Motorskydd
Hydro Multi-E behöver inget externt motorskydd. Motorerna har
överhettningsskydd mot kontinuerlig överlast och blockering.
6.3.4 Överspänningsskydd
Hydro Multi-E har överspänningsskydd enligt EN 61800-3.
6.3.5 Försörjningsspänning
3 × 400/230 V - 10 %/+ 10 %, 50/60 Hz, N, PE.
Försörjningsspänning och -frekvens är angivna på pumpens typ-
skylt. Kontrollera att pumpen passar till försörjningsspänningen
på installationsplatsen.
Ledarna i skåpet med arbetsbrytare till Hydro Multi-E ska vara så
korta som möjligt. Detta gäller dock inte skyddsjordledaren, som
ska vara så lång att den kommer att dras loss ur sin anslutning
sist om kabeln av misstag dras ut ur kabelgenomföringen.
Max. säkringsstorlek anges i avsnitt
Jord-
felsbry-
tare
Installation i byggnad

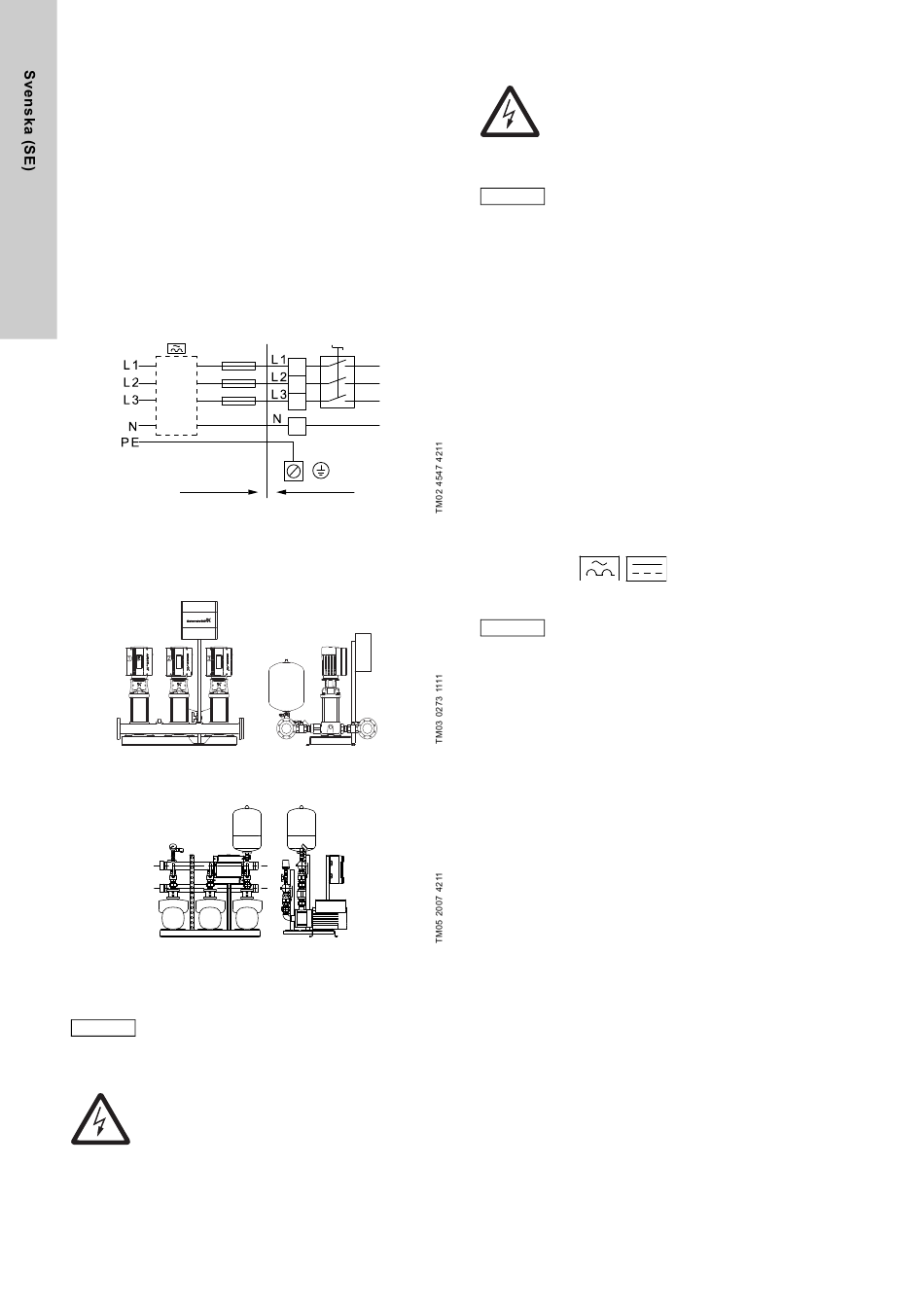

Fig. 7 Exempel på nätansluten Hydro Multi-E med säkringar
och ytterligare skydd
6.4 Elinstallation, Hydro Multi-E med 3-faspumpar
Fig. 8 Hydro Multi-E med 3-faspumpar
Fig. 9 Hydro Multi-E med 1-fas CME-pumpar
Användaren eller installatören är ansvarig för att
korrekt jordning och skyddsanordningar installe-
Anm. ras enligt lokala föreskrifter.
Arbetsuppgifterna får endast utföras av kvalifice-
rad personal.
Varning
Utför inget arbete i pumpens skåp med arbetsbry-
tare/kopplingsbox för Hydro Multi-E förrän för-
sörjningsspänningen varit bruten i minst 5 minu-
ter.
390
18.1 Försörjningsspänning.
Skåp med arbetsbrytare
6.4.1 Skydd mot elektriska stötar - indirekt beröring
Varning
Hydro Multi-E måste jordas och skyddas mot indi-
rekt beröring i enlighet med lokala föreskrifter.
Skyddsjordledare ska ha gul/grön (PE) färgmärkning.
Eftersom läckströmmen för motorer 4 till 5,5 kW
Anm. är > 3,5 mA måste dessa motorer förses med sär-
skilt tålig/robust jordanslutning.
Uppgift om läckström för Hydro Multi-E finns i
avsnitt 19.2 Läckström.
EN 50178 och BS 7671 anger följande:
Läckström > 3,5 mA
Hydro Multi-E ska alltid installeras stationärt och permanent.
Vidare ska den anslutas permanent till försörjningsspänning.
Jordanslutningen måste vara utförd med dubbla skyddsledare.
6.4.2 Kompletterande/extra skydd
Om Hydro Multi-E ansluts till elinstallation där jordfelsbrytare
används som extra skydd ska jordfelsbrytaren vara av följande
typ:
• Den är lämplig för hantering av läckströmmar och aktivering
vid kortvarig, pulsformig läckström.
• Den löser ut vid felströmmar med växelströms- eller likströms-
komponent, alltså pulserande likström eller jämn likström.
För sådana tryckstegringsenheter måste jordfelsbrytare typ B
användas.
Jordfelsbrytaren ska vara märkt med följande symboler:
Vid val av jordfelsbrytare måste den totala läck-
strömmen från all elektrisk utrustning i installa-
Anm.
tionen beaktas.
Uppgift om läckström för Hydro Multi-E finns i avsnitt
19.2 Läckström.
6.4.3 Motorskydd
Hydro Multi-E behöver inget externt motorskydd. Motorerna har
överhettningsskydd mot kontinuerlig överlast och blockering.
6.4.4 Överspänningsskydd
Hydro Multi-E har överspänningsskydd enligt EN 61800-3.
Jordfelsbrytare
