6. Installation
6.1 Placering
For at sikre tilstrækkelig køling af motor og elektronik skal dette
overholdes:
• Placér Hydro Multi-E på en sådan måde at tilstrækkelig køling
sikres.
• Hold køleribber og ventilatorvinger rene.
Hydro Multi-E egner sig ikke til udendørs installation.
Trykforøgeranlægget skal have én meter fri afstand foran og på
de to sider.

6.2 Mekanisk installation

Pilene på pumpens fodstykke viser vandets strømningsretning
gennem pumpen.
De rør der tilsluttes trykforøgeranlægget, skal have en passende
størrelse. Montér rørkompensatorer på til- og afgangsrørene for
at undgå resonans. Se fig. 4.
Tilslut rørene til trykforøgeranlæggets manifolds.
Manifolden leveres med en slutmuffe i den ene ende. Hvis denne
ende skal bruges, fjern slutmuffen, kom tætningsmateriale på
manifoldens anden ende, og montér skruen. Montér en blænd-
flange med pakning på manifolds med flanger.
Efterspænd trykforøgeranlægget inden idriftsætning.
Hvis trykforøgeranlæg er monteret i boligblokke, eller den første
forbruger på linjen ligger tæt på trykforøgeranlægget, anbefaler vi
at montere rørholdere på suge- og trykledningerne for at forhin-
dre at der overføres vibrationer gennem rørsystemet. Se fig. 4.
Anbring trykforøgeranlægget på et plant og fast underlag, f.eks.
et betongulv eller -fundament. Hvis trykforøgeranlægget ikke er
forsynet med vibrationsdæmpere, skal det boltes til gulvet eller
fundamentet.
Fastgør rørene til bygningsdele så de ikke kan bevæge sig eller
udsættes for vridning.
1
2

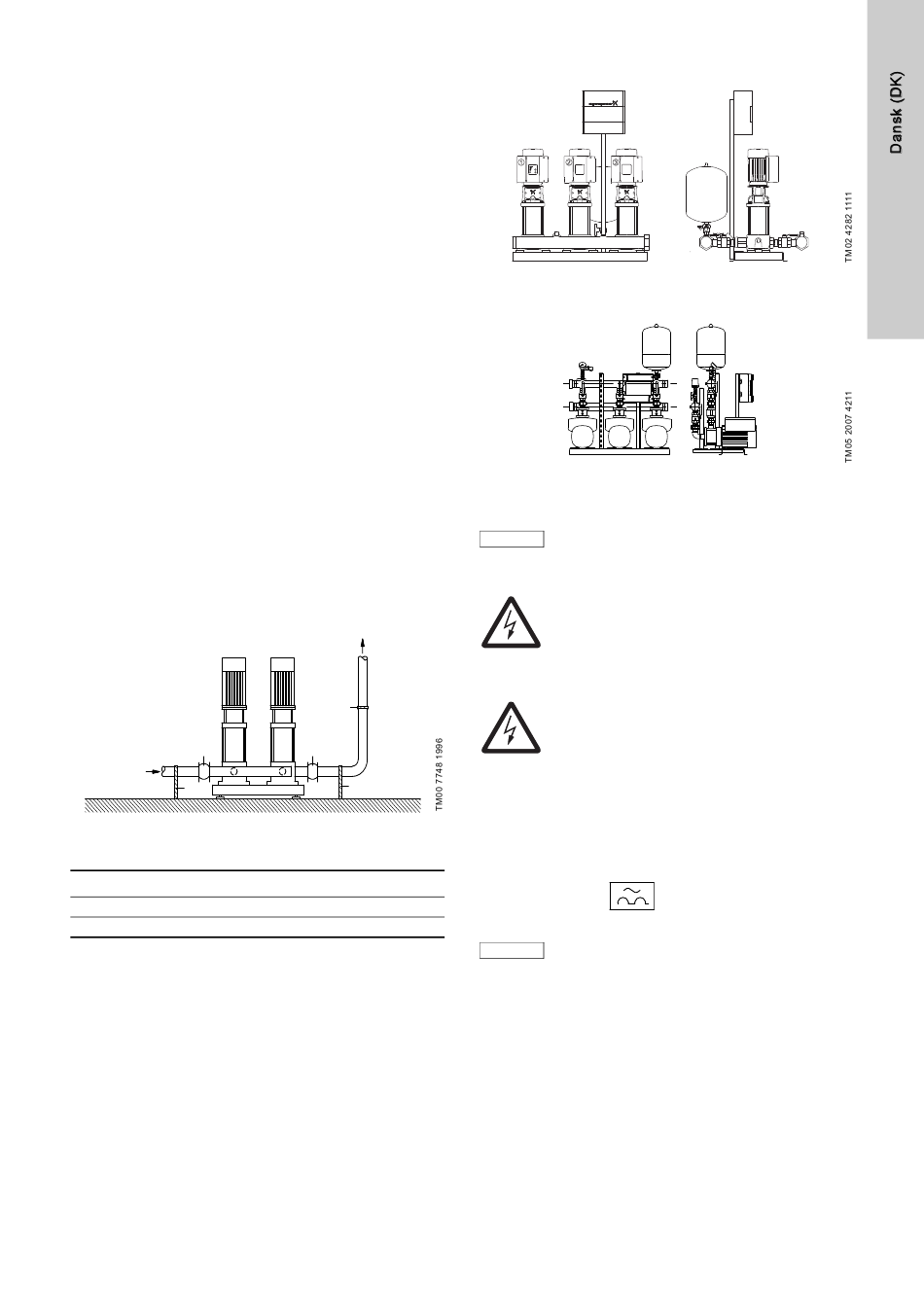

Fig. 4 Installationseksempel med rørkompensatorer og
rørholdere
Pos. Beskrivelse
1 Rørkompensator
2 Rørholder
De rørkompensatorer og rørholdere der er vist i fig. 4, er ikke
inkluderet i en standard Hydro Multi-E.
6.3 Eltilslutning, Hydro Multi-E med 1-fasede pumper
6.3.1 Beskyttelse mod elektrisk stød - indirekte berøring
2
1
Beskyttelsesledere skal altid have gul/grøn (PE) eller gul/grøn/blå
(PEN) farvemærkning.
2
6.3.2 Ekstrabeskyttelse
Hvis Hydro Multi-E tilsluttes en elektrisk installation hvor der
anvendes fejlstrømsafbryder som ekstrabeskyttelse, skal denne
være mærket med følgende symbol:
Lækstrøm for Hydro Multi-E fremgår af afsnit
Fig. 5 Hydro Multi-E med 1-fasede CRE-pumper
Fig. 6 Hydro Multi-E med 1-fasede CME-pumper
Brugeren eller installatøren har ansvaret for at
installere korrekt jording og beskyttelse i hen-
Bemærk
hold til lokale forskrifter. Alt arbejde skal foreta-
ges af uddannede personer.
Advarsel
Foretag aldrig tilslutninger i Hydro Multi-E's sik-
ringskab eller i den enkelte pumpes klemkasse
medmindre strømforsyningen har været afbrudt i
mindst 5 minutter.
Advarsel
Hydro Multi-E skal jordes og beskyttes mod indi-
rekte i henhold til lokale forskrifter.
HPFI
Ved valg af fejlstrømsafbryder skal man være
opmærksom på den samlede lækstrøm for det
Bemærk
elektriske udstyr i installationen.
18.2 Lækstrøm.
