6.3.3 Protezione del motore
Hydro Multi-E non richiede alcuna protezione esterna del motore.
I motori contengono una protezione termica contro il sovraccarico
continuo e la condizione di stallo.
6.3.4 Protezione contro le sovratensioni transitorie
Hydro Multi-E è protetto contro le sovratensioni transitorie in con-
formità alla norma EN 61800-3.
6.3.5 Tensione di alimentazione
3 × 400/230 V - 10 %/+ 10 %, 50/60 Hz, N, PE.
La tensione e la frequenza di alimentazione sono indicate sulla
targhetta di identificazione della pompa. Verificare che la pompa
sia compatibile con l'alimentazione elettrica disponibile sul luogo
di installazione.
I conduttori in uscita dal pannello di controllo dell' Hydro Multi-E
devono essere i più corti possibile. Una eccezione è il conduttore
di terra che deve essere abbastanza lungo da essere l'ultimo ad
essere disconnesso in caso il cavo venga rimosso inavvertita-
mente dal passacavo.
Per i fusibili di protezione, vedere sezione
mentazione.
ELCB
Installazione in edifici

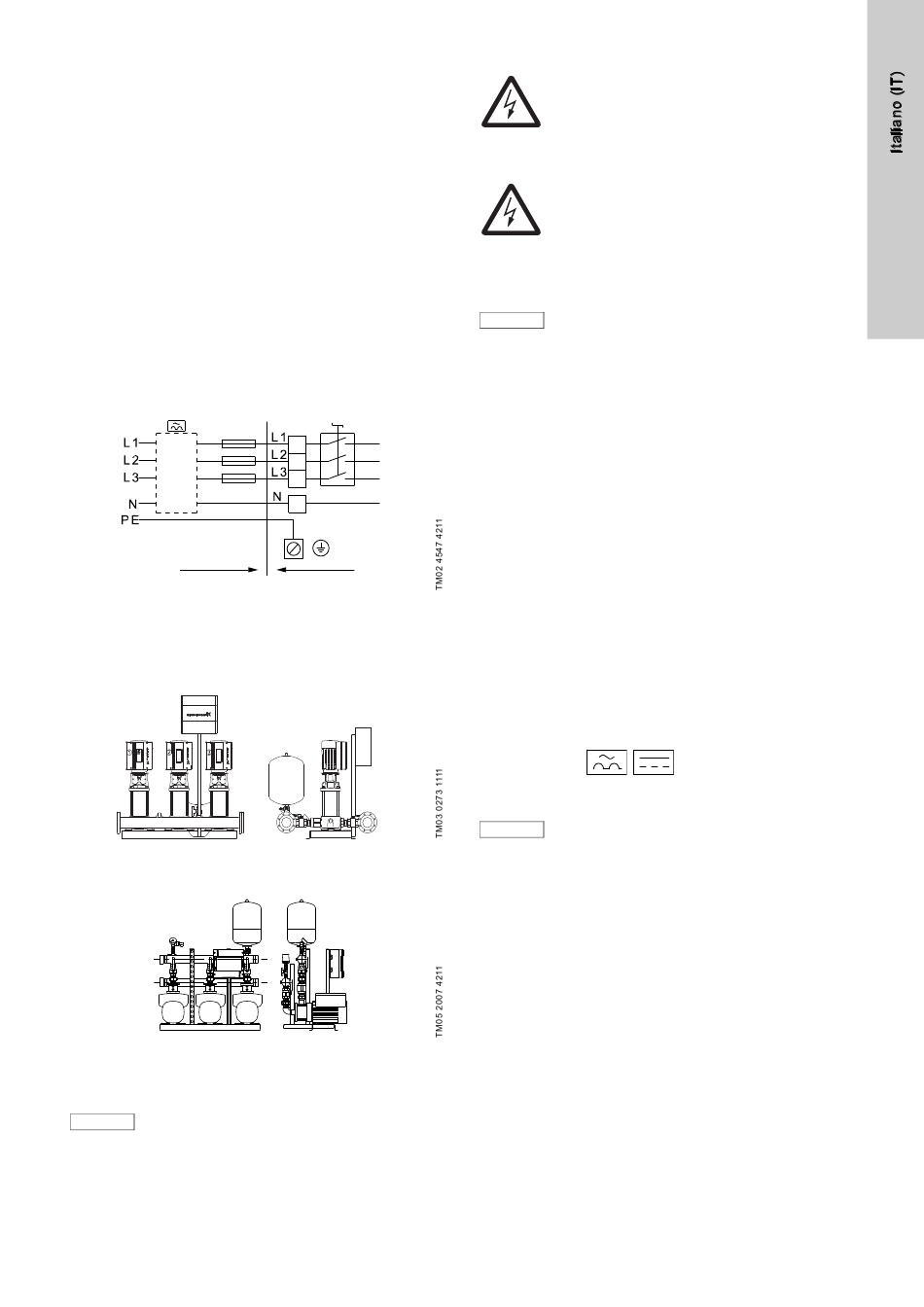

Fig. 7 Esempio di un Hydro Multi-E collegato alla tensione di
rete con fusibili e protezione supplementare
6.4 Impianto elettrico, Hydro Multi-E con pompe
trifase
Fig. 8 Hydro Multi-E con pompe trifase
Fig. 9 Hydro Multi-E con pompe CME monofase
L'utilizzatore o l'installatore è responsabile della
corretta messa a terra e protezione conforme-
mente alle normative in vigore localmente. Tutti i
Nota
lavori devono essere eseguiti da personale quali-
ficato.
18.1 Tensione di ali-
Pannello di controllo
Avvertimento
Effettuare collegamenti nel quadro di controllo di
Hydro Multi-E o nella morsettiera di ciascuna sin-
gola pompa soltanto se l'alimentazione elettrica è
stata disinserita da almeno 5 minuti.
6.4.1 Protezione contro la scossa elettrica, contatto indiretto
Avvertimento
Hydro Multi-E deve essere collegato a terra e pro-
tetto da contatti indiretti conformemente alle nor-
mative in vigore localmente.
I conduttori di terra di protezione devono essere sempre contras-
segnati dai colori giallo/verde (PE).
Quando la corrente di dispersione nei motori da
4 a 5,5 kW è > 3,5 mA, questi devono essere col-
Nota
legati a connessioni di terra particolarmente affi-
dabili/resistenti.
La corrente di dispersione di Hydro Multi-E si può trovare nella
sezione 19.2 Corrente di dispersione.
Le norme EN 50178 e BS 7671 specificano quanto segue:
Corrente di dispersione > 3,5 mA
Hydro Multi-E deve essere fisso e installato in modo permanente.
Inoltre deve essere collegato in modo permanente all'alimenta-
zione elettrica.
Il collegamento a terra deve essere effettuato con conduttori
doppi.
6.4.2 Protezione supplementare
Se Hydro Multi-E è collegato ad un impianto elettrico in cui è uti-
lizzato un interruttore di perdita a terra (ELCB) come protezione
supplementare, quest'ultimo deve essere del tipo seguente:
• Adatto a gestire correnti di dispersione e a interventire in caso
di perdite brevi a impulsi.
• Interviene quando si verificano correnti alternate di guasto e
correnti di guasto con contenuto DC, ovvero correnti di guasto
DC pulsanti e uniformi.
Per questi gruppi di aumento pressione deve essere utilizzato un
interruttore differenziale di tipo B.
Questo interruttore deve essere contrassegnato con i seguenti
simboli:
Quando si sceglie un interruttore differenziale,
è necessario tenere presente la corrente di
Nota
dispersione complessiva di tutte le apparecchia-
ture elettriche presenti nell'impianto.
La corrente di dispersione di Hydro Multi-E si può trovare nella
sezione 19.2 Corrente di dispersione.
6.4.3 Protezione del motore
Hydro Multi-E non richiede alcuna protezione esterna del motore.
I motori contengono una protezione termica contro il sovraccarico
continuo e la condizione di stallo.
6.4.4 Protezione contro le sovratensioni transitorie
Hydro Multi-E è protetto contro le sovratensioni transitorie in con-
formità alla norma EN 61800-3.
ELCB
