5.4 Záběh hřídelové ucpávky
Styčné plochy ucpávek jsou mazány čerpanou kapalinou,
což znamená, že tam může být určité množství úniku z hřídelové
ucpávky.
Je-li čerpadlo uvedeno do provozu poprvé, nebo když je
nainstalována nová ucpávka, je potřeba určitá doba, než je únik
z ucpávky snížen na přijatelnou úroveň. Doba potřebná pro to,
záleží na provozních podmínkách, tj. pokaždé, když se provozní
podmínky změní, bude iniciováno nové období záběhu.
Za normálních podmínek se unikající kapalina bude vypařovat.
Výsledkem bude, že nebude zaznamenán žádný únik.
5.5 Minimální tlak na vstupu
Systémy Hydro Multi-E s čerpadly CME vyžadují
Pozor
pozitivní vstupní tlak při zapnutí a provozu.
H
f
Hf
H
H
p
Pb b

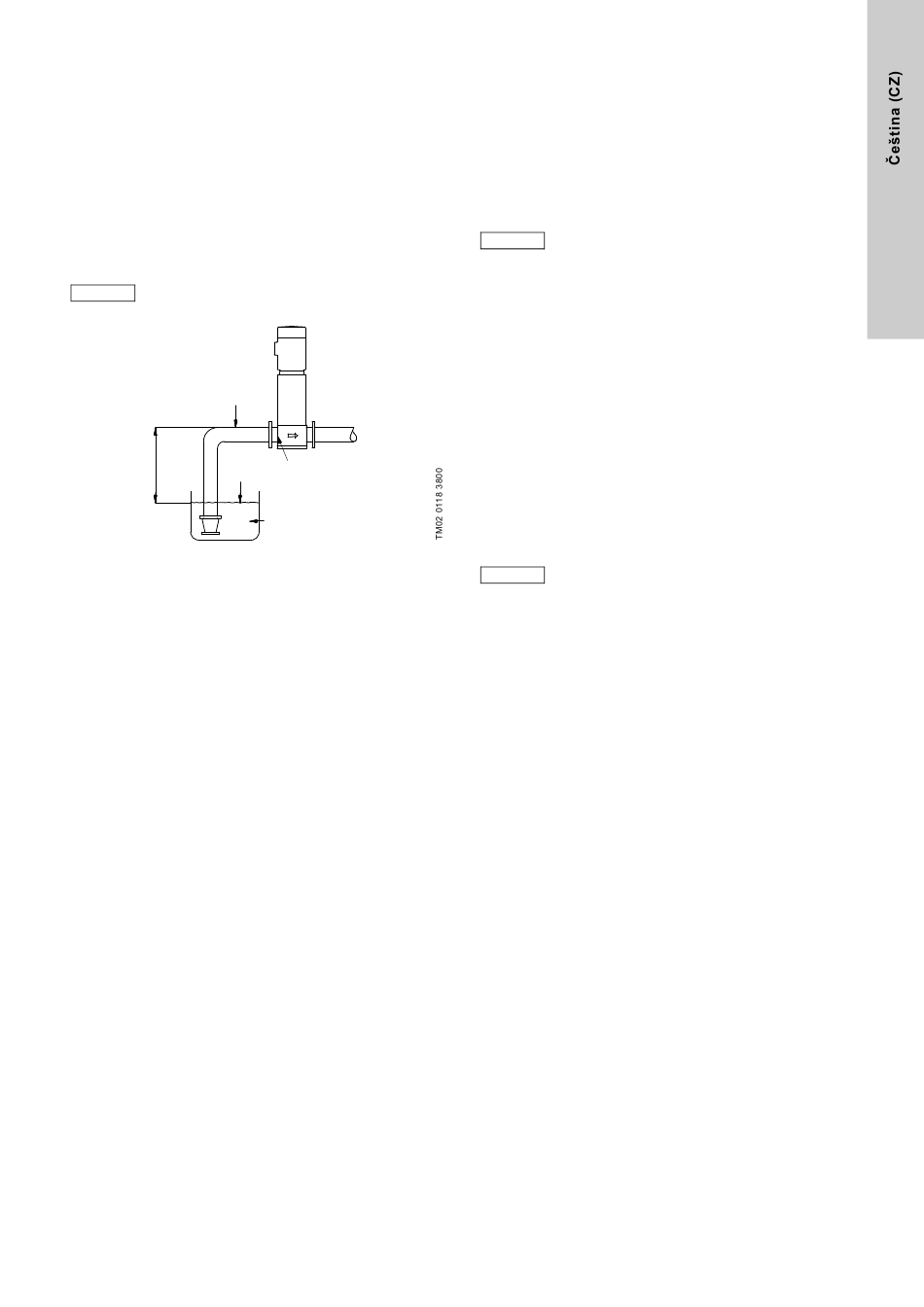

Obr. 3 Parametry pro výpočet minimální nátokové výšky
Minimální nátokovou výšku "H" v metrech, která je nutná
k vyloučení kavitace čerpadel, lze vypočítat podle následujícího
vzorce:
H = p x 10,2 - NPSH - H - H
b f v
p = Barometrický tlak v barech.
b
(barometrický tlak lze stanovit hodnotou 1 bar)
V uzavřených soustavách udává p
v bar.
NPSH = Čistá pozitivní sací výška (Net Positive Suction Head)
v metrech vodního sloupce
(odečte se z křivky NPSH na straně
předpokládaném průtoku příslušného čerpadla).
H = Ztráty třením v sacím potrubí v metrech vodního
f
sloupce při maximálním předpokládaném průtoku
příslušného čerpadla.
H = Tlak par v metrech vodního sloupce - viz strana 427.
v
t = teplota kapaliny.
m
H = Bezpečnostní rezerva = minimálně 0,5 m vodního
s
sloupce.
Jestliže je vypočtená hodnota "H" kladná, může čerpadlo
pracovat při sací výšce max. "H" metrů.
Jestliže je vypočtená hodnota "H" záporná, musí být zajištěna
minimální nátoková výška "H" v metrech vodního sloupce.
Za provozu se musí tlak rovnat minimálně vypočítané výšce "H".
Příklad
p = 1 bar.
b
Typ čerpadla: CRE 15, 50 Hz.
3
Průtok: 15 m /h.
NPSH (ze strany 425): 1,2 metrů vodního sloupce.
H = 3,0 metres head.
f
Teplota čerpané kapaliny: +60 °C.
H (from page 427): 2,1 m vodního sloupce
v
H = p x 10,2 - NPSH - H - H
b f v
H = 1 x 10,2 - 1,2 - 3,0 - 2,1 - 0,5 = 2,8 metres head.
Znamená to, že čerpadlo může pracovat při sací výšce max. 2,8 m
vodního sloupce.
Vypočtený tlak v bar: 2,8 x 0,0981 = 0,27.
Vypočtený tlak v kPa: 2,8 x 9,81 = 27,4.
NPSH
NPSH
H
Hv
v
- H
s
tlak soustavy
b
425 při maximálním
- H [metrů vodního sloupce].
s
5.6 Maximální tlak na vstupu
Maximální tlak na vstupu nesmí přesáhnout 8 bar.
Skutečná nátoková výška + tlak vyvíjený čerpadlem při provozu
proti zavřené armatuře na výtlaku musí být vždy nižší než
maximální provozní tlak.
5.7 Minimální průtok
S ohledem na nebezpečí přehřátí se čerpadla nesmějí používat
při průtocích nižších než 10 % jmenovitého průtoku jednoho
čerpadla.
Čerpadla nesmí běžet proti uzavřenému ventilu.
Pokyn
5.8 Start/stop
Systém nesmí být zapnut a zastaven prostřednictvím napájecí
sítě více než čtyřikrát za hodinu.
Jestliže je systém spínán síťovým vypínačem, bude nabíhat do
provozu přibližně za 5 sekund po zapnutí.
5.9 Membránová tlaková nádoba
Plnicí tlak membránové tlakové nádoby je stanoven na hodnotu
0,7 x požadovaná hodnota.
Požadovaná hodnota nastavená výrobcem činí 0,5 x maximální
tlak, pokud není uvedeno jinak v manuálu Hydro Multi-E Quick
Guide dodávaném spolu se stanicí Hydro Multi-E.
Při změně požadované hodnoty musí být rovněž příslušně
upraven plnicí tlak membránové tlakové nádoby tak, aby byl
zajištěn optimální provoz.
Spočítejte si plnicí tlak následovně:
Plnicí tlak = 0,7 x požadovaná hodnota
Změřte plnicí tlak, zatímco systém je bez tlaku.
Pokyn
K plnění membránové tlakové nádoby doporučujeme používat
plynný dusík.
6. Instalace
6.1 Umístění
K zajištění dostatečného chlazení motoru a elektroniky čerpadla
dbejte následujících pokynů:
• Umístěte Hydro Multi-E tak, aby bylo zajištěno dostatečné
chlazení.
• Udržujte chladicí žebra a lopatky ventilátoru v čistotě.
Automatická tlaková stanice Hydro Multi-E není určena pro
venkovní instalaci.
Tlakovou stanici instalujte tak, aby před stanicí a po jejích obou
stranách byla zachována mezera 1 metr za účelem kontroly
a demontáže.
6.2 Strojně technologická instalace
Šipky na základové části čerpadla ukazují směr proudění
čerpané kapaliny čerpadlem.
Potrubí připojená k tlakovému systému musí být přiměřené
velikosti. K vyloučení přenášení chvění je třeba na sání a na
výtlaku stanice použít kompenzátory Viz obr. 4.
Připojte potrubí k potrubí automatické tlakové stanice.
Potrubí je dodáváno se šroubovacím uzávěrem pro montáž na
jeden konec. Jestliže bude použit tento konec, odstraňte
šroubovací kryt a na nepoužitý konec potrubí naneste těsnicí
hmotu a nasaďte šroubovací kryt. U potrubí s přírubami nasaďte
zaslepovací přírubu s těsněním.
Tlakový systém utěsněte před uvedením do provozu.
Jestliže jsou automatické tlakové stanice umístěny v obytných
budovách sídlištního typu nebo pokud se první odběrné místo
nachází v blízkosti stanice, je na místě použití kompenzátorů, které
je třeba umístit na sací i na výtlačné straně stanice, aby se vibrace
nemohly přenášet dále na potrubí připojené soustavy. Viz obr. 4.
Automatickou tlakovou stanici umístěte na rovný a pevný povrch,
např. na betonovou podlahu nebo na betonovou základovou
desku. Jestliže není stanice opatřena tlumicími podložkami,
přišroubujte ji k podlaze nebo k základu.
