6. Installatie
6.1 Locatie
Neem het volgende in acht om een goede koeling van de motor
en de elektronica te garanderen:
• Installeer de Hydro Multi-E op zodanige wijze dat voldoende
koeling wordt gewaarborgd.
• Houd de koelvinnen van de motor en de ventilatorschoepen
schoon.
De Hydro Multi-E is niet geschikt voor buitenopstelling.
Het boostersysteem moet worden opgesteld met een vrije afstand
van 1 meter aan de voorzijde en aan de twee zijkanten.

6.2 Mechanische installatie

Pijlen op het pomphuis geven de stroomrichting van het water
door de pomp aan.
De leidingen die verbonden zijn met het boostersysteem moeten
een toereikende grootte hebben. Ter voorkoming van resonantie
dienen leidingcompensatoren in de zuig- en persleidingen te wor-
den geplaatst. Zie afb. 4.
Sluit de leidingen aan op de spruitstukken van het boostersy-
steem.
Het spruitstuk is aan één uiteinde voorzien van een schroefdop.
Als dit uiteinde moet worden gebruikt, verwijder dan de schroef-
dop, breng afdichtingsmateriaal aan op het andere uiteinde van
het spruitstuk, en plaats de schroef. Voor spruitstukken met flen-
zen moet een blindflens met pakking worden gebruikt.
Het boostersysteem dient voorafgaand aan het inbedrijfstellen
correct te worden gefixeerd.
Wanneer boostersystemen worden geïnstalleerd in een flatge-
bouw of wanneer de eerste afnemer dichtbij het boostersysteem
zit, dan is het aan te raden om leidingbeugels aan te brengen op
de zuig- en persleidingen om te voorkomen dat trillingen door de
leidingen worden doorgegeven. Zie afb. 4.
Plaats het boostersysteem op een vlakke en stevige ondergrond,
bijvoorbeeld een betonnen vloer of fundatie. Als het boostersy-
steem niet is uitgerust met trillingsdempers, dan moet het met
bouten aan de vloer of fundatie worden vastgemaakt.
De leidingen moeten worden bevestigd aan delen van het
gebouw om ervoor te zorgen dat ze niet kunnen bewegen of
buigen.
1
2

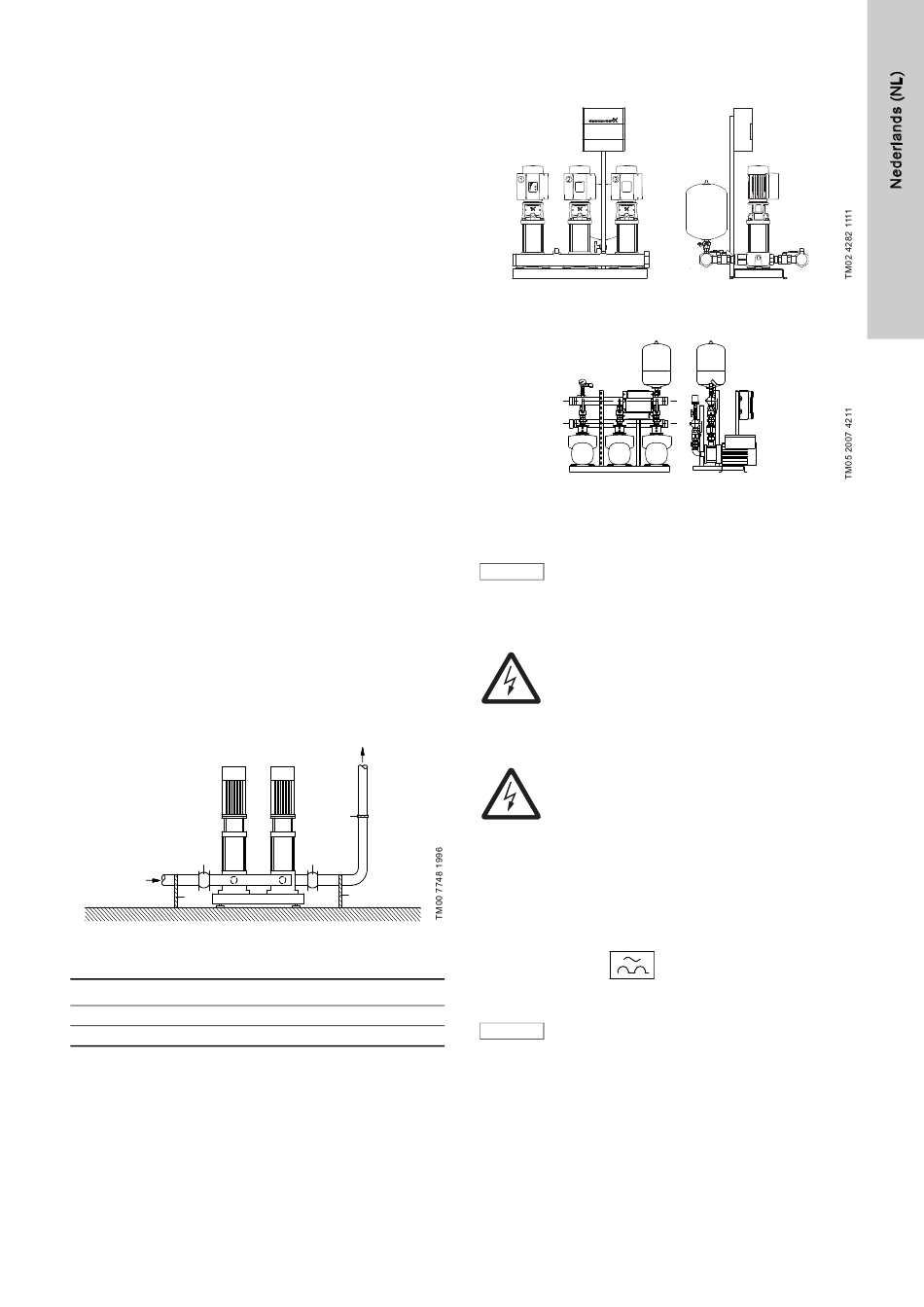

Afb. 4 Installatievoorbeeld met leidingcompensatoren en
leidingbeugels
Pos. Omschrijving
1 Leidingcompensator
2 Leidingbeugel
De leidingcompensatoren en leidingbeugels weergegeven in
afb. 4 zijn niet inbegrepen in de standaard uitvoering van de
Hydro Multi-E.
6.3 Elektrische installatie, Hydro Multi-E met
6.3.1 Bescherming tegen elektrische schok - indirect contact
2
Aarddraden dienen altijd een geel/groene (PE) kleur te hebben.
6.3.2 Aanvullende bescherming
1
Als de Hydro Multi-E is aangesloten op een elektrische installatie
waarbij een aanvullende bescherming is toegepast in de vorm
2
van een aardlekschakelaar (ELCB), dan moet de aardlekschake-
laar gemarkeerd zijn met het volgende symbool:
De lekstroom van de Hydro Multi-E kan worden gevonden in
paragraaf
éénfasepompen
Afb. 5 Hydro Multi-E met CRE éénfasepompen
Afb. 6 Hydro Multi-E met CME éénfasepompen
De gebruiker of de installateur is verantwoorde-
lijk voor het installeren van een correcte aarding
en bescherming in overeenstemming met de
N.B.
plaatselijke richtlijnen. Alle werkzaamheden die-
nen door gekwalificeerd personeel te worden uit-
gevoerd.
Waarschuwing
Maak pas een aansluiting in de stroomonderbre-
kingskast van de Hydro Multi-E of in de klemmen-
kast van elke afzonderlijke pomp als de voe-
dingspanning al langer dan 5 minuten is
uitgeschakeld.
Waarschuwing
De Hydro Multi-E dient in overeenstemming met
de plaatselijke regelgeving geaard te worden en
te worden beschermd tegen indirect contact.
ELCB
Wanneer een aardlekschakelaar wordt gekozen,
dan moet rekening worden gehouden met de
N.B.
totale lekstroom van alle elektrische apparatuur
in de installatie.
18.2 Lekstroom.
