13. Merkkivalot ja signaalirele
Hydro Multi-E:n toimintatila ilmaistaan ohjauspaneelissa olevilla
vihreällä ja punaisella merkkivalolla. Katso kuva 28.
Vihreä
Pun.

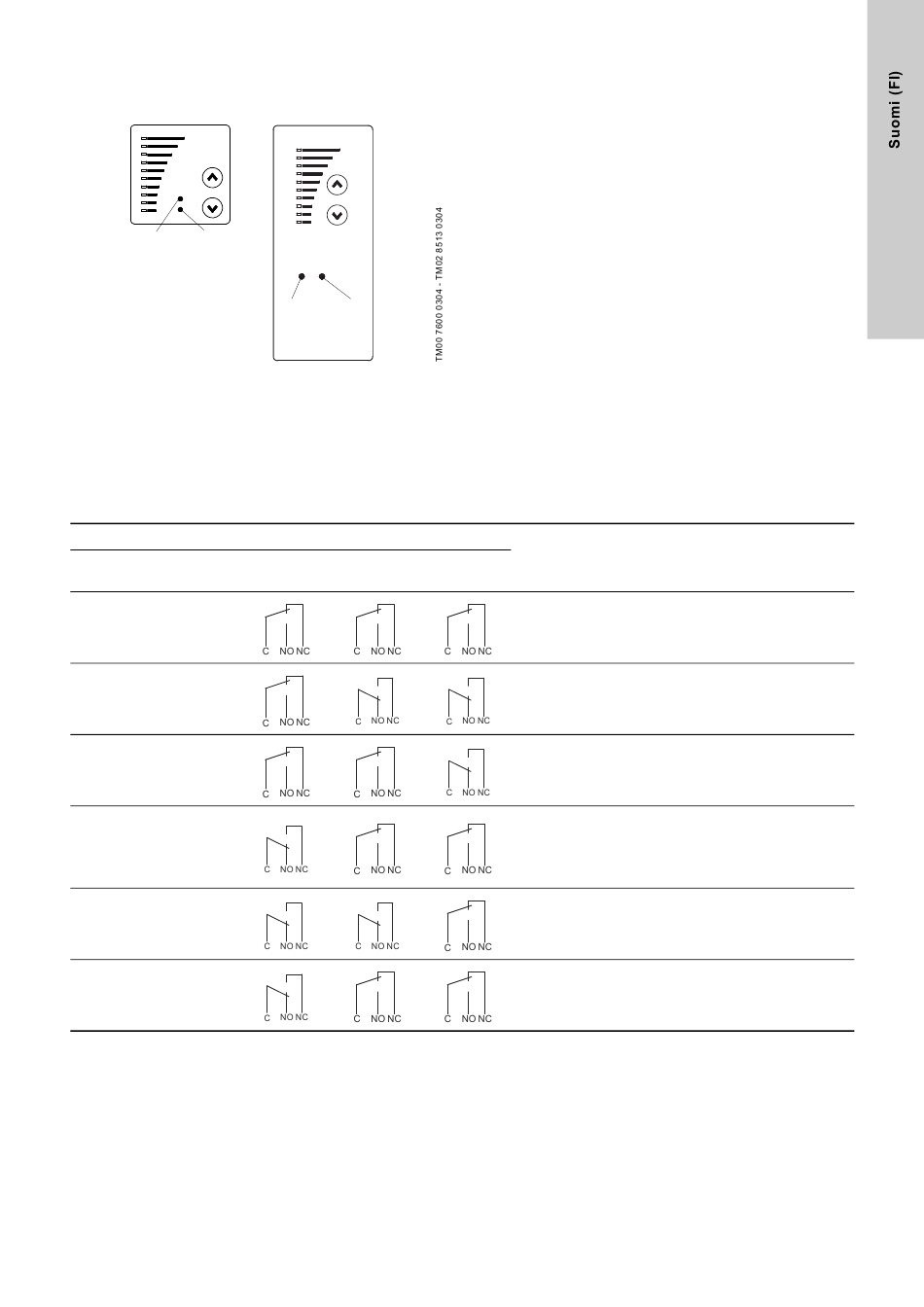

Kuva 28 Merkkivalojen sijainti yksi- ja kolmivaiheisen
Hydro Multi-E:n ohjauspaneelissa
Lisäksi Hydro Multi-E:ssä on lähtö potentiaalivapaalle signaalille
sisäisen releen kautta.
Katso signaalireleen lähdön arvot kappaleesta
10.3.2 Signaalirele.
Kahden merkkivalon ja signaalireleen toiminnot kuvataan seuraa-
vassa taulukossa:
Merkkivalot
Vika Käyttö
(pun.) (vihreä)
Ei pala Ei pala
Ei pala Palaa
Ei pala Vilkkuu
Palaa Ei pala
Palaa Palaa
Palaa Vilkkuu
Vikailmaisujen kuittaus
Hydro Multi-E kuittaa vikailmaisun (punainen merkkivalo) auto-
maattisesti, kun vian syy on poistunut.
Pun.
Vihreä
Signaalirele aktiivinen tilanteessa:
Vika Käyttö
Kuvaus
Valmis
Sähkönsyöttö on katkaistu.
Hydro Multi-E on käynnissä.
Hydro Multi-E on pysäytetty ohjauspaneelista, R100:lla tai
väyläohjauksella.
Hydro Multi-E on pysähtynyt vian vuoksi ja yrittää käynnis-
tyä uudelleen.
Jos syy on "anturin signaali alueen ulkopuolella",
Hydro Multi-E pysähtyy eikä vikailmaisua voi kuitata
ennen kuin signaali on alueen sisällä.
Hydro Multi-E on toiminnassa, mutta yhdessä tai kahdessa
pumpussa on vika. Vika kuittautuu automaattisesti, kun
vian syy on poistunut.
Hydro Multi-E on pysäytetty ohjauspaneelista, R100:lla tai
väyläohjauksella, mutta yhdessä tai kahdessa pumpussa
on vika.
