10. Podešavanje putem R100
Hydro Multi-E je dizajniran za bežičnu komunikaciju s Grundfos
R100 daljinskim upravljačem.

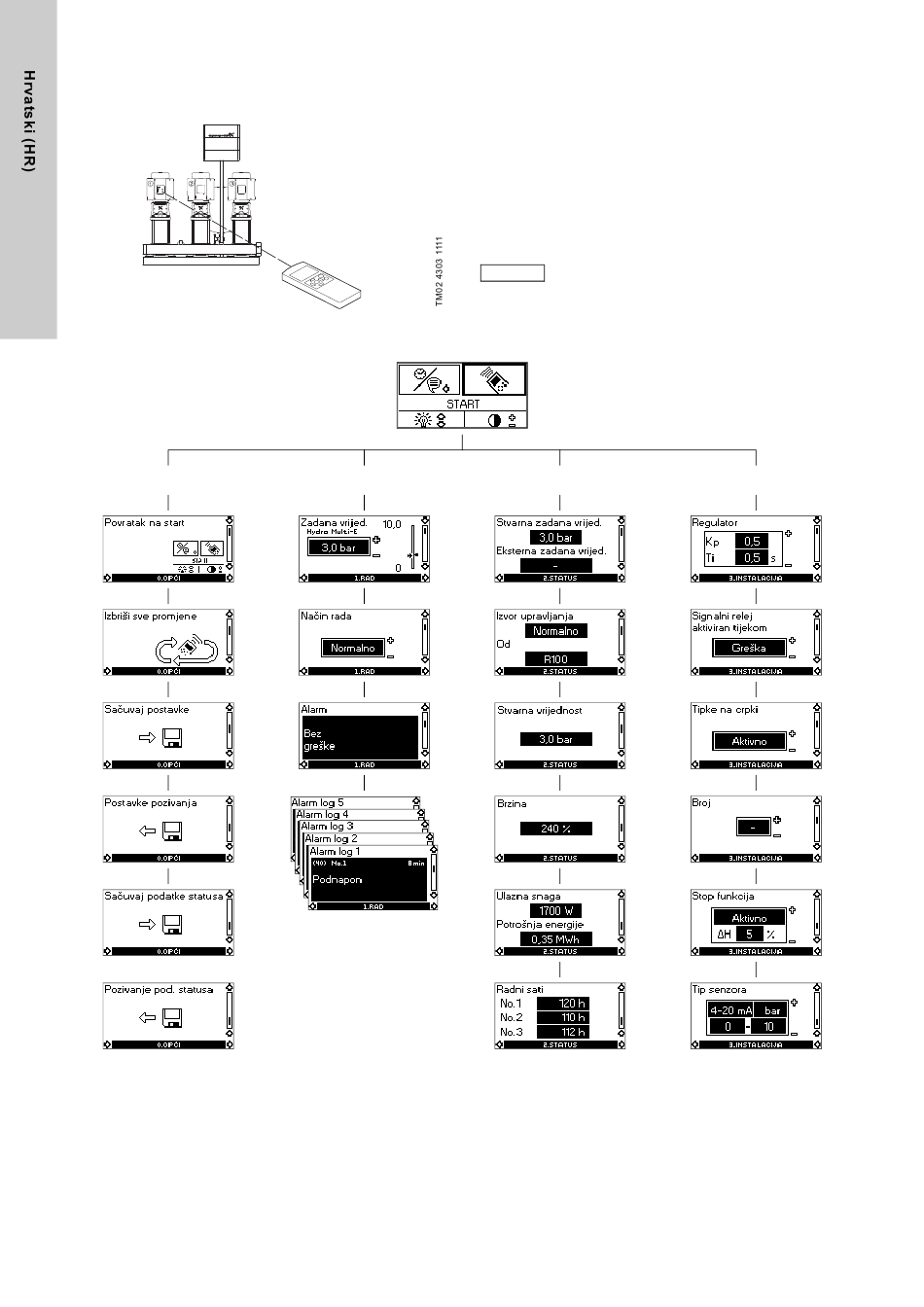

Slika 25 R100 komunicira s Hydro Multi-E putem
infra-crvenog svjetla
0. OPĆENITO
Slika 26 Pregled izbornika
166
1. RAD
10.1.1
10.1.2
10.1.3
10.1.4
Tijekom komunikacije, R100 mora biti usmjeren prema
upravljačkoj ploči. Kada R100 komunicira s Hydro Multi-E, crvena
signalna žaruljica će brzo žmirkati.
R100 nudi prikaze postavki i statusa za Hydro Multi-E.
Prikazi su podijeljeni na četiri paralelna izbornika (pogledajte sl. 26):
0. OPĆENITO (pogledajte pogonske upute za R100)
1. RAD
2. STATUS
3. INSTALACIJA
Broj iznad svakog pojedinog zaslona na sl.
poglavlje u kojem je zaslon opisan.
Izbornici se mogu razlikovati ovisno o modelu
Uputa
daljinskog upravljača.
2. STATUS
10.2.1
10.2.2
10.2.3
10.2.4
10.2.5
10.2.6
26 odnosi se na
3. INSTALACIJA
10.3.1
10.3.2
10.3.3
10.3.4
10.3.5
10.3.6
