10.3.5 Funkcija izklopa
Namen funkcije izklopa je izklop naprave Hydro Multi-E pri
izredno nizkem pretoku, da bi se tako izognili nepotrebni porabi
energije.
Funkcija je aktivna samo, ko obratuje ena črpalka.
Funkcijo izklop je mogoče nastaviti na:
• Aktivno
• Neaktivno.
Zaznavanje pretoka se izvaja s prigrajenim "detektorjem nizkega
pretoka".
"Detektor nizkega pretoka" redno preverja pretok z
zmanjševanjem hitrosti za kratek čas in s tem preverja
spremembo tlaka. Če spremembe v tlaku ni oziroma če je
majhna, to pomeni, da obstaja nizek pretok.
Ko Hydro Multi-E zazna majhen pretok, se bo povečala hitrost,
dokler ne bo dosežen izklopni tlak (nastavljena vrednost + 0,5 × ∆H)
in se bo Hydro Multi-E izklopila. Ko bo tlak padel do vklopnega tlaka
(trenutna nastavitvena vrednost - 0,5 × ∆H), se bo Hydro Multi-E
ponovno vklopila.
∆H prikazuje razliko med vklopnim in izklopnim tlakom.
Glejte sliko 27.
H
Izklopni tlak
∆H
Vklopni tlak

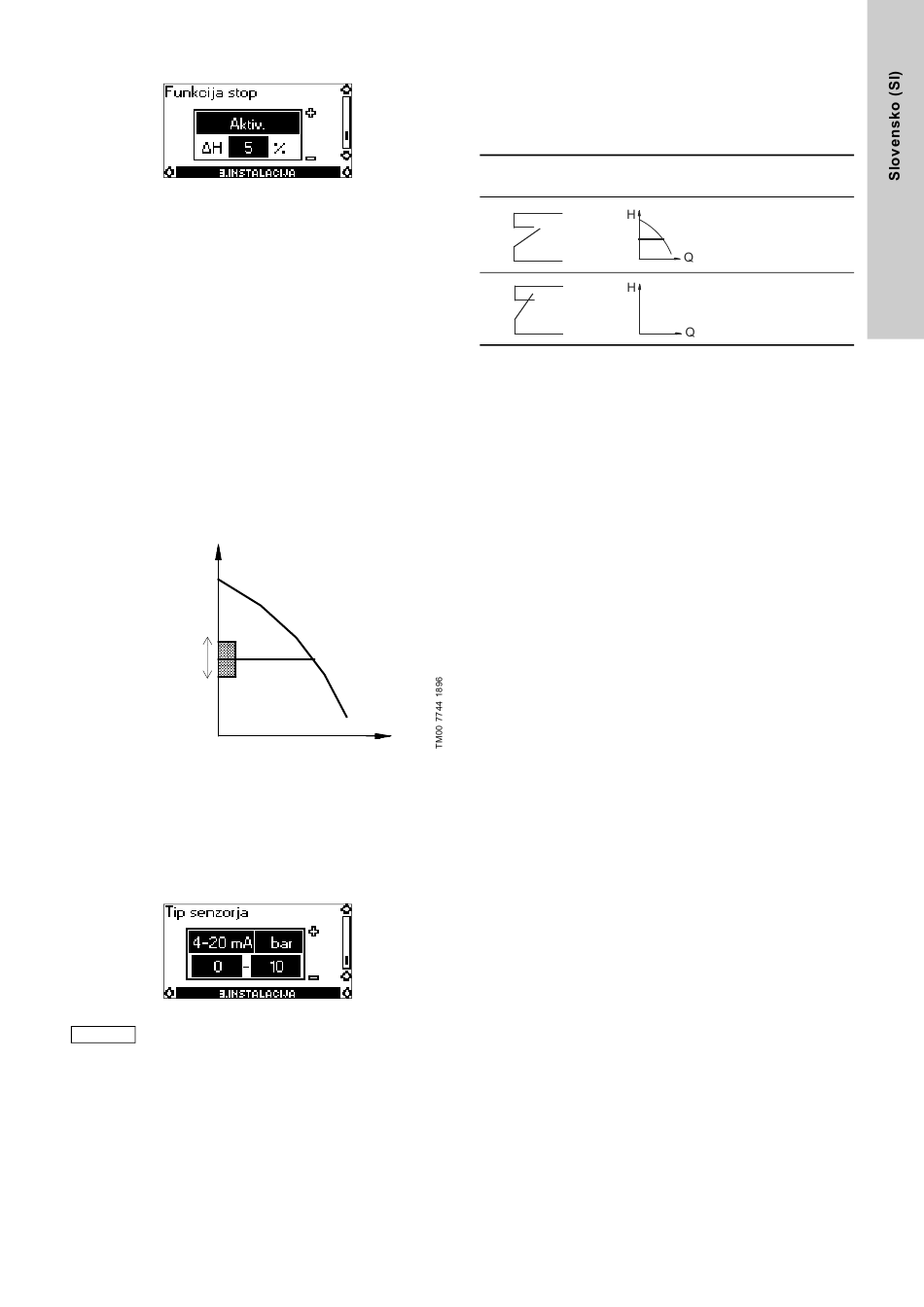

Slika 27 Razlika med vklopnim in izklopnim tlakom (∆H)
∆H je tovarniško nastavljen na 10 % nastavljene vrednosti.
∆H se lahko nastavi med 5 % do 30 % dejanske nastavitvene
vrednosti.
Funkcija izklopa zahteva predtlak posode 0,7-kratnika trenutne
nastavitvene vrednosti.
10.3.6 Senzor
Nastavitev senzorja je relevantna samo pri
Nasvet
normalnem delovanju.
Izberite med spodnjimi vrednostmi:
• izhodni signal senzorja:
0-10 V
0-20 mA
4-20 mA
• merske enote senzorja:
bar, mbar, m, kPa, psi, ft, m
• Merilni razpon senzorja.
Q
3 3
/h, m /s, l/s, gpm, °C, °F, %
11. Digitalni vhod
Hydro Multi-E ima digitalni vhod za zunanje signale napake.
Digitalni vhod je tovarniško nastavljen na zunanjo napako in bo
aktiven v sklenjenem položaju.
Shema delovanja: vhod za digitalno funkcijo
Digitalna funkcija
(priključka 1 in 9)
10 s
V kolikor je digitalni vhod aktiven za več kot 10 sekund, se bo
Hydro Multi-E ustavila zaradi zunanje napake.
Digitalni vhod se uporablja za zaščito pred suhim tekom.

12. Prenos podatkov

Sistem je mogoče povezati z zunanjim omrežjem. Povezava se
lahko naredi preko omrežja, temelječega na GENIbus ali drugem
fieldbus protokolu preko vmesnika.
Vmesnik je lahko Grundfosov CIU komunikacijski vmesnik ali
vmesnik drugega ponudnika. Za dodatne informacije o CIU glejte
www.grundfos.si (WebCAPS) ali kontaktirajte Grundfos.
Standardno
delovanje
Zunanja napaka
