13. Signální světla a signální relé
Provozní stav stanice Hydro Multi-E indikuje zelené a červené
signální světlo na ovládacím panelu. Viz obr. 28.
Zelené
Červené

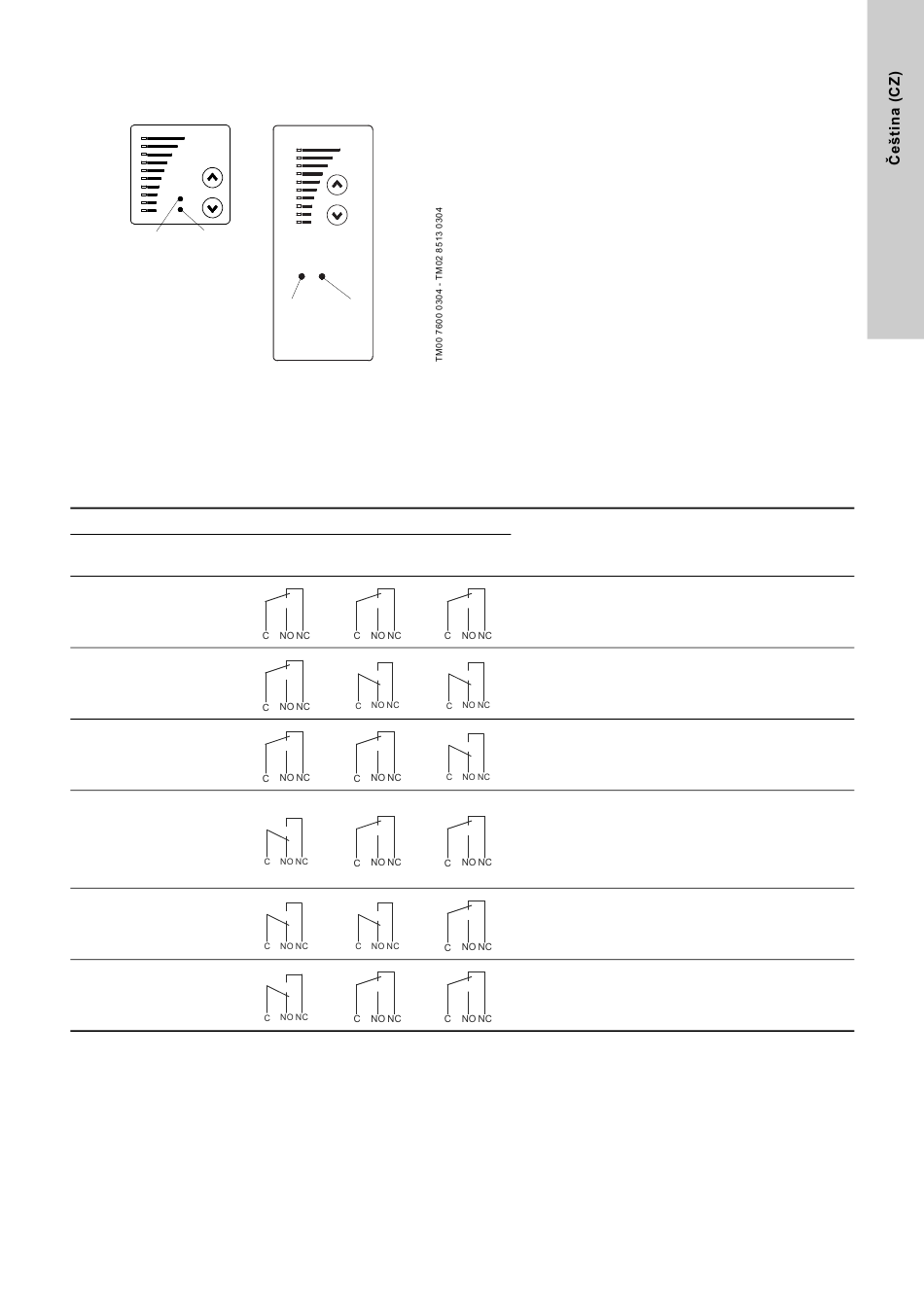

Obr. 28 Umístění signálních světel na ovládacím panelu
jednofázových a třífázových Hydro Multi-E
Dále je stanice Hydro Multi-E vybavena výstupem pro
bezpotenciálovou signalizaci přes interní relé.
Výstupní hodnoty pro signální relé, viz část
Funkce dvou signálních světel a signálního relé jsou uvedeny
v následující tabulce:
Signálky
Porucha Provoz
(červená) (zelená)
Vypnuto Vypnuto
Vypnuto Zapnuto
Vypnuto Bliká
Zapnuto Vypnuto
Zapnuto Zapnuto
Zapnuto Bliká
Resetování poruchových indikací
Reset poruchového hlášení (červená signálka svítí) provede
stanice Hydro Multi-E automaticky, jakmile bude porucha
odstraněna.
Zelené Červené
10.3.2 Signální relé.
Aktivace signálního relé při:
Porucha Provoz Připravenost
Popis
Přívod napájecího napětí je vypnut.
Hydro Multi-E je v provozu.
Hydro Multi-E bylo nastaveno na stop z ovládacího
panelu, dálkovým ovladačem R100 nebo bus signálem.
Hydro Multi-E vypnuto v důsledku poruchy a učiní pokus
o nové najetí do provozu.
V případě, že signál od snímače je mimo provozní rozsah,
Hydro Multi-E se zastaví a poruchová signalizace nemůže
být resetována, pokud signál nebude v provozním
rozsahu.
Stanice Hydro Multi-E je stále v provozu, ale jedno nebo
dvě čerpadla jsou v poruše. Reset poruchy bude proveden
automaticky, jakmile bude porucha odstraněna.
Hydro Multi-E je na ovládacím panelu, dálkovým
ovladačem R100 nebo systémem BUS komunikace
nastaveno na stop, ale jedno nebo dvě čerpadla jsou
v poruše.
