6.3.3 Защита электродвигателя
Hydro Multi-E не требует никакой внешней защиты
электродвигателя. Его электродвигатели оснащены тепловой
защитой как от медленно нарастающей перегрузки, так и от
блокировки.
6.3.4 Защита от перенапряжения и падения напряжения в
сети
Hydro Multi-E оснащен защитой от перенапряжения и падения
напряжения в сети, соответствующей требованиям стандарта
EN 61800-3.
6.3.5 Напряжение питания
3 x 400/230 В ± 10 %, 50/60 Гц, N, PE
(с защитным заземлением).
На фирменной табличке Hydro Multi-E указаны номинальные
значения напряжения питания и частоты тока. Эти параметры
должны соответствовать параметрам электросети, к которой
подключается установка.
Концы проводов, выводимых в шкаф управления
распределительного устройства Hydro Multi-E, должны быть
максимально короткими. Исключение составляет лишь провод
защитного заземления, длина которого должна выбираться
такой, что если бы кабель случайно вырвали из резьбовой
кабельной муфты, то последним проводом, который при этом
оборвется, был бы провод защитного заземления.
Макс. параметры входных предохранителей в цепи
электропитания, смотри раздел
ELCB
Установка в помещении

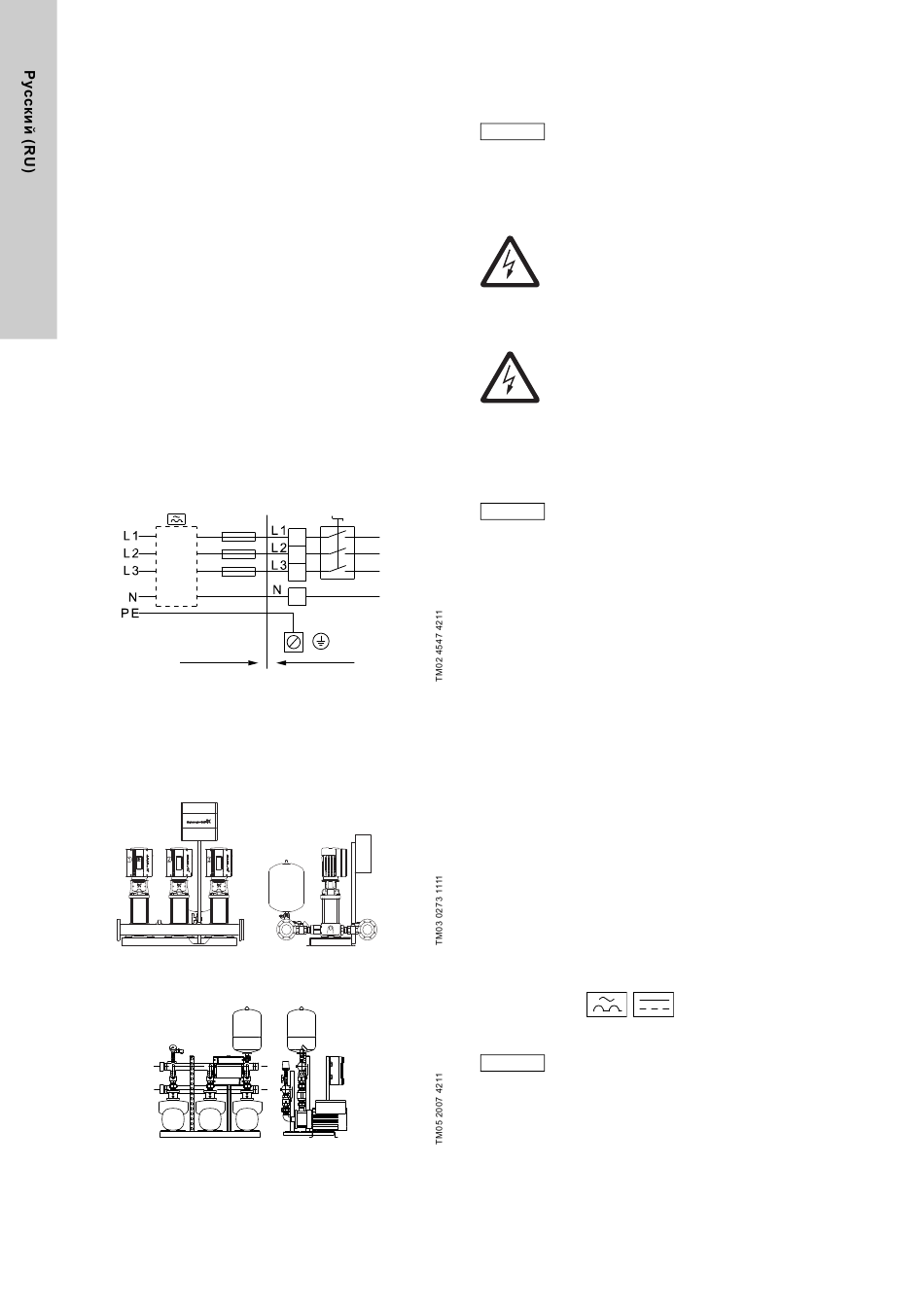

Рис. 7 Пример подключения Hydro Multi-E к сети с
резервным предохранителем и дополнительной
защитой
6.4 Подключение электрооборудования
Hydro Multi-E с трёхфазными насосами
Рис. 8 Hydro Multi-E с трёхфазными насосами
Рис. 9 Hydro Multi-E с однофазными насосами CME
314
18.1 Напряжение питания.
Панель управления
Потребитель или лицо/организация,
выполняющие монтаж, несут
ответственность за правильное
подключение заземления и защиты в
соответствии с действующими
Указание
национальными и местными нормативными
документами. Все работы должны
проводиться квалифицированным
электриком.
Предупреждение
Ни в коем случае не выполнять никаких
подключений в электрошкафу или клеммной
коробке любого из насосов Hydro Multi-E, если
напряжение питания не было отключено как
минимум за пять (5) минут до этого.
6.4.1 Защита от удара электротоком при непрямом контакте
Предупреждение
Hydro Multi-E должен быть заземлен и защищен
от непрямого контакта в соответствии с
национальными нормами и правилами.
Провода защитного заземления должны всегда иметь
жёлто-зелёную маркировку (PE).
Поскольку у электродвигателей мощностью
от 4 до 5,5 кВт величина тока утечки
составляет более 3,5 мА, эти
Указание электродвигатели должны иметь
специальные надежные провода системы
защитного заземления большого
поперечного сечения.
Значения тока утечки для электродвигателей Hydro Multi-E
указаны в разделе 19.2 Ток утечки на
Требования евростандарта EN 50178 и BS 7671:
Ток утечки свыше 3,5 мA:
Hydro Multi-E должна быть установлена стационарно и
неподвижно. К тому же Hydro Multi-E должна быть постоянно
соединена с электропитанием.
Подключение заземления должно выполняться двужильным
проводом.
6.4.2 Дополнительная защита
Если Hydro Multi-E подключен к электросети, где в качестве
дополнительной защиты применяется автоматический
выключатель тока утечки на землю, то необходимо
установить такой тип автоматического выключателя, который:
• должен реагировать на токи утечки и включаться при
кратковременном импульсном токе утечки;
• должен выключаться при возникновении переменных
токов повреждения и токов повреждения с составляющей
постоянного тока, т.е. пульсирующих и глаженных
постоянных токов повреждения.
Для таких Hydro Multi-E необходимо применять
автоматический выключатель типа B.
Автоматический выключатель должен иметь маркировку со
следующим обозначением:
При выборе автомата защитного
отключения необходимо учитывать общее
Указание
значение тока утечки всех элементов
электрооборудования в установке.
Значение тока утечки Hydro Multi-E смотрите в разделе
19.2 Ток утечки на землю.
6.4.3 Защита электродвигателя
Hydro Multi-E не требует никакой внешней защиты
электродвигателя. Его электродвигатели оснащены тепловой
защитой как от медленно нарастающей перегрузки, так и от
блокировки.
землю.
