13. Indikeringslampor och signalrelä
Driftsförhållandet för Hydro Multi-E visas med gröna och röda
indikeringslampor på manöverpanelens framsida. Se fig. 28.
Grön
Röd

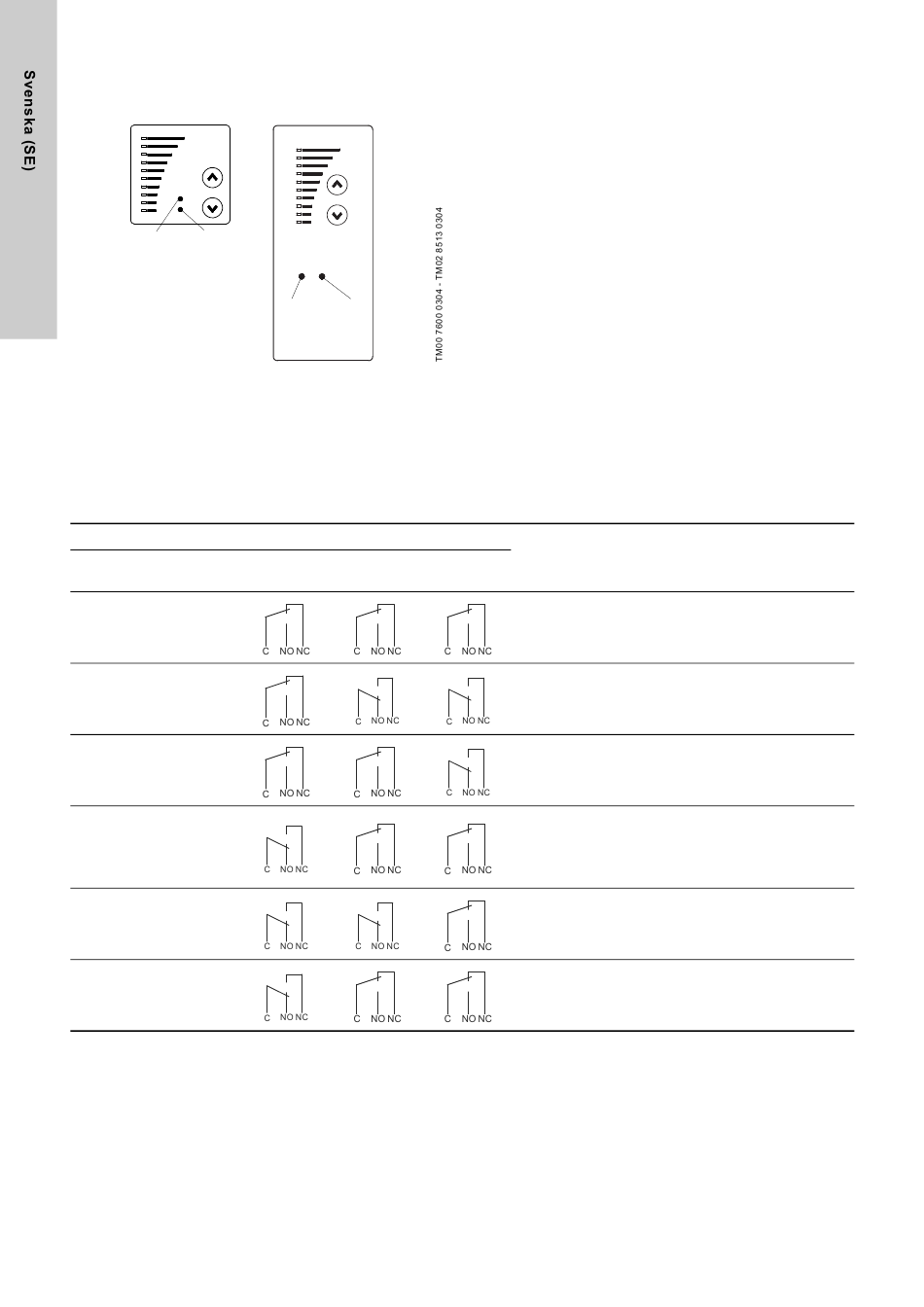

Fig. 28 Indikeringslampornas placering på manöverpanelerna
för 1- respektive 3-fas Hydro Multi-E
Hydro Multi-E har en utgång för potentialfri signal via ett internt
relä.
Meddelandereläets utgångsvärde framgår av
avsnitt 10.3.2 Meddelanderelä.
Meddelandereläets och de två indikeringslampornas funktioner
framgår av tabellen nedan:
Indikeringslampor
Fel Drift
(röd) (grön)
Släckt Släckt
Släckt Tänd
Släckt Blinkar
Tänd Släckt
Tänd Tänd
Tänd Blinkar
Återställning av felindikeringar
Hydro Multi-E återställer automatiskt felindikeringar (röd indike-
ringslampa) när feltillståndet upphör.
400
Röd
Grön
Meddelanderelä aktiverat vid:
Fel Drift
Beskrivning
Klar
Spänningsförsörjningen är frånslagen.
Hydro Multi-E arbetar.
Hydro Multi-E har stoppats från manöverpanel, R100 eller
bus.
Hydro Multi-E har stoppats till följd av fel och kommer att
försöka återstarta.
Om orsaken är "Sensorsignal utanför signalområde" kom-
mer Hydro Multi-E att stanna och felindikeringen kan inte
återställas förrän signalen åter faller inom signalområdet.
Hydro Multi-E fungerar fortfarande, men en eller två pum-
par är defekta. Felindikeringen återställs automatiskt när
feltillståndet upphör.
Hydro Multi-E har stoppats från manöverpanel, R100 eller
bus, men en eller två pumpar är defekta.
