6. Instalación
6.1 Ubicación
Para garantizar la refrigeración adecuada del motor y de los sis-
temas electrónicos, tenga en cuenta los siguientes puntos:
• Coloque el sistema Hydro Multi-E de tal forma que se garan-
tice una refrigeración adecuada.
• Mantenga limpias las aletas de refrigeración y las aspas del
ventilador del motor.
El sistema Hydro Multi-E no es apropiado para la instalación al
aire libre.
El sistema de aumento de presión debe disponer de un espacio
libre de 1 metro por delante y a ambos lados.
6.2 Instalación mecánica
Las flechas situadas en la base de la bomba indican la dirección
del caudal del agua que atraviesa la bomba.
Las tuberías conectadas al sistema de aumento de presión
deben tener el tamaño adecuado. Para evitar la resonancia,
deben instalarse juntas de expansión en las tuberías de descarga
y aspiración. Véase la figura 4.
Conectar las tuberías a los colectores del sistema de aumento de
presión.
El colector viene equipado con un tapón roscado en uno de los
extremos. Si se va a utilizar este extremo, quite el tapón roscado,
aplique un compuesto obturador en el otro extremo del colector y
coloque el tapón roscado. Para colectores con bridas, instale una
brida de obturación con junta de estanqueidad.
Ajuste los componentes del sistema de aumento de presión
antes de su puesta en marcha.
Si el sistema de aumento de presión está instalado en un bloque
de viviendas o el primer usuario en la línea está cerca del sis-
tema de aumento de presión, recomendamos colocar soportes
de tubería en las tuberías de descarga y aspiración para evitar
que se transmita la vibración a través de las tuberías.
Véase la figura 4.
Coloque el sistema de aumento de presión en una superficie
plana y sólida, por ejemplo una base o suelo de hormigón. Si el
grupo de aumento de presión no está equipado con amortiguado-
res de vibraciones, debe atornillarse al suelo o base.
Las tuberías deben fijarse a partes del edificio para asegurar que
no pueden moverse o torcerse.
1
2

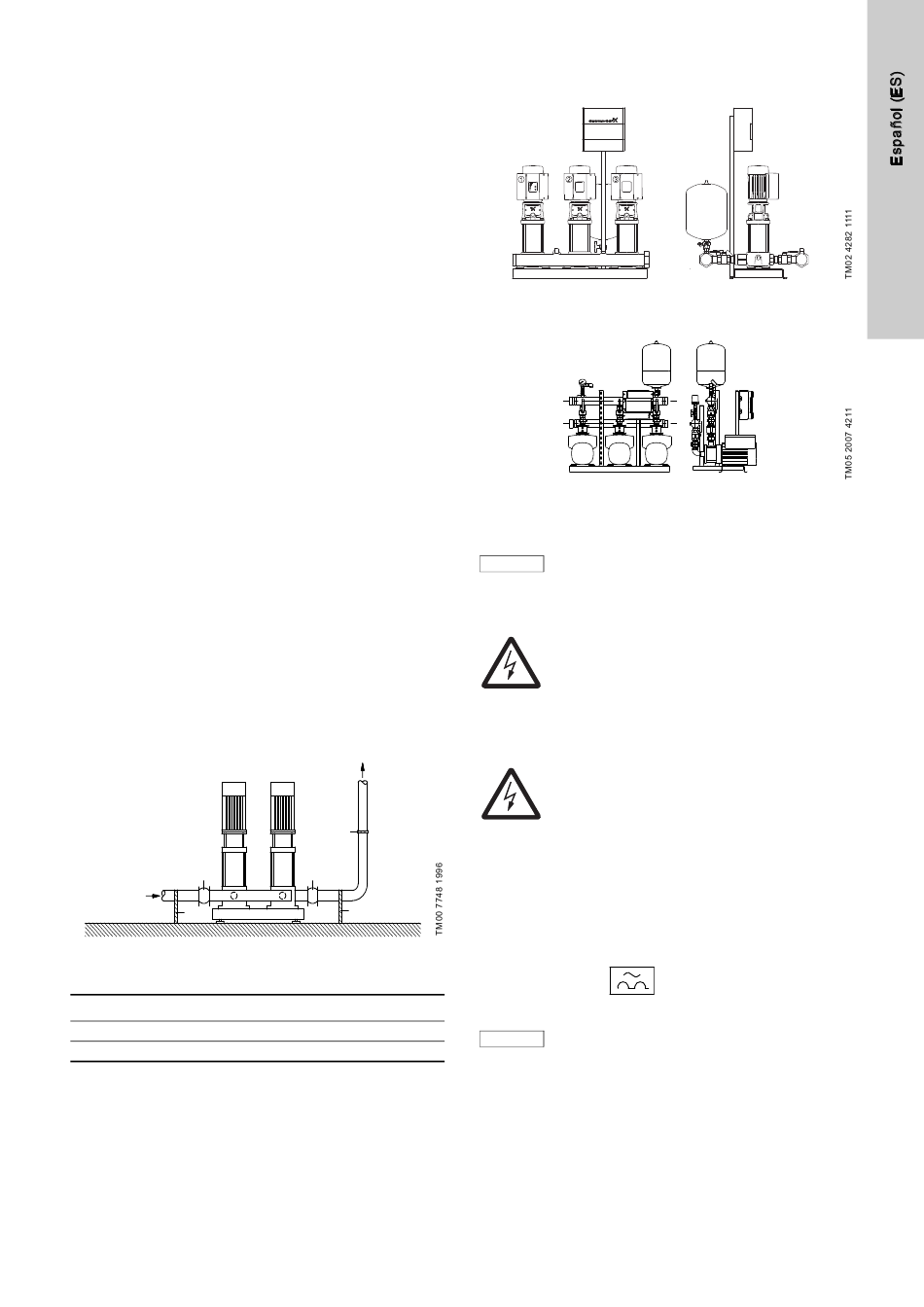

Fig. 4 Ejemplo de instalación con juntas de expansión y
soportes de tubería.
Pos. Descripción
1 Junta de expansión
2 Soporte de tubería
Las juntas de expansión y los soportes de tubería mostrados en
la figura 4 no están incluidos en la versión estándar del sistema
Hydro Multi-E.
6.3 Instalación eléctrica del sistema Hydro Multi-E con
6.3.1 Protección contra sacudida eléctrica - contacto
2
Los cables de puesta a tierra de protección deben ser siempre de
color amarillo/verde (PE).
1 6.3.2 Protección adicional
Si el sistema Hydro Multi-E está conectado a una instalación
eléctrica donde se utiliza un diferencial a tierra (ELCB) como pro-
2
tección adicional, este interruptor automático debe marcarse con
el siguiente símbolo:
La corriente de pérdida del sistema Hydro Multi-E puede verse en
la sección
bombas monofásicas
Fig. 5 Sistema Hydro Multi-E con bombas CRE monofásicas
Fig. 6 Sistema Hydro Multi-E con bombas CME monofásicas
El usuario o el instalador es responsable de la
instalación de la puesta a tierra y de la protec-
Nota ción correctas de conformidad con la normativa
local. Todo los trabajos deberán ser realizados
por personal formado.
Aviso
No realice nunca ninguna conexión en el cuadro
de control del sistema Hydro Multi-E o en la caja
de terminales de cada bomba individual a menos
que el suministro eléctrico haya estado desco-
nectado durante al menos 5 minutos.
indirecto
Aviso
El sistema Hydro Multi-E debe estar conectado
a tierra y protegido contra el contacto indirecto,
de conformidad con la normativa local.
ELCB
Al seleccionar un diferencial a tierra debe tenerse
Nota en cuenta la corriente de pérdida total de todo el
equipo eléctrico de la instalación.
18.2 Corriente de pérdidas.
