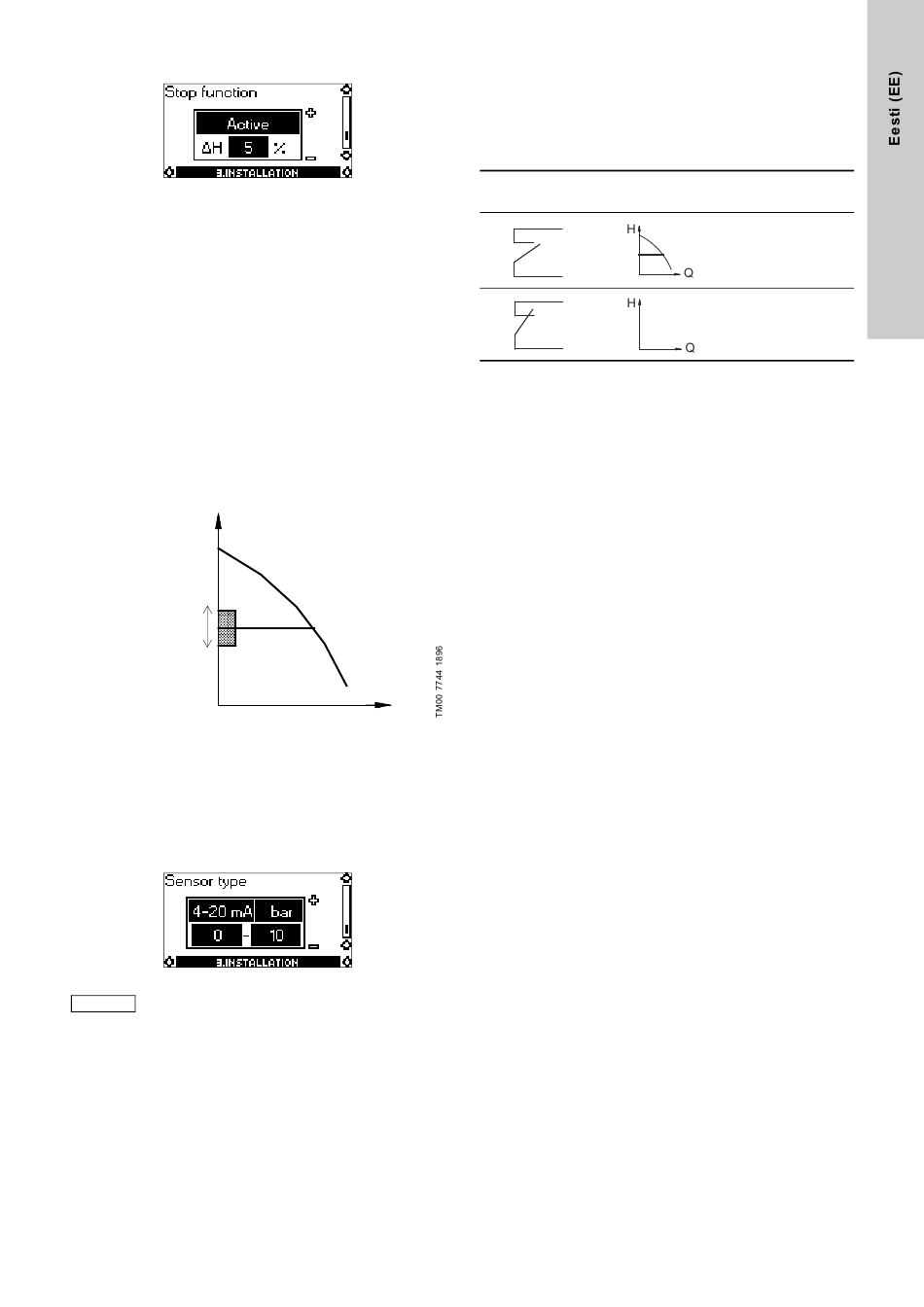

10.3.5 Stoppfunktsioon
Stop funktsiooni ülesanne on väga väikese vooluhulga juures
peatada Hydro Multi-E, et vältida liigset voolutarbimist.
See funktsioon on ainult aktiivne, kui üks pump töötab.
Peatamise funktsioonile saab seadistada järgmised väärtused:
• Aktiivne
• Ei ole aktiivne.
Väikest vooluhulka mõõdetakse sisseehitatud "väikese
vooluhulga mõõtjaga".
Hydro Multi-E kontrollib regulaarselt vooluhulka, vähendades
lühiajaliselt pöörlemissagedust ja jälgides rõhu muutmist. Kui
surve ei muutu või on muutus väike, tähendab see madalat
vooluhulka.
Kui Hydro Multi-E avastab väikese voolukiiruse siis kiirust
suurendatakse kuni peatamissurve (tegelik seadeväärtus + 0,5 x
∆H) saavutamiseni ja Hydro Multi-E peatub. Kui surve on
langenud käivitussurveni (tegelik seadeväärtus - 0,5 x ∆H),
käivitub Hydro Multi-E uuesti.
∆H näitab käivitus ja seiskamis rõhu vahet. Vt. joon. 27.
H
Peatamisrõhk
∆H
Käivitusrõhk
Joonis 27 Käivitus ja seiskamis rõhu vahe (∆H)
∆H on seatud tehases 10 % tegelikust seadeväärtusest.
∆H saab seadistada vahemikus 5 % kuni 30 % tegelikust
seadeväärtusest.
Stop funktsiooni jaoks peab hüdrofori eelrõhk olema 0,7 x tegelik
seadeväärtus.
10.3.6 Andur
Anduri seadistus on tähtis ainult normaal režiimi
Märkus
puhul.
Valige alljärgnevate väärtuste vahel:
• anduri väljundsignaal:
0-10 V
0-20 mA
4-20 mA
• anduri mõõteühik:
bar, mbar, m, kPa, psi, ft, m
• anduri mõõteulatus.
Q
3 3
/h, m /s, l/s, gpm, °C, °F, %
11. Digitaalsisend
Hydro Multi-E on digitaalsisend väliste veateadete jaoks. Sisend
on tehaseseades välise veateatel ja see aktiveerub kinnises
asendis.
Funktsioonide diagrammid: sisend digitaalseks
funktsiooniks
Digitaalne funktsioon
(klemmid 1 ja 9)
10 s
Kui digitaalsisend on aktiveeritud kauemaks kui 10 sekundiks siis
Hydro Multi-E peatub välise vea pärast.
Digitaalsisendit kasutatakse kuivalt töötamise kaitseks.
12. Andmeside
Süsteemi on võimalik ühendada välisevõrguga. Ühenduse saab
luua GENIbus põhise sidevõrguga või muul sidevõrguga andme
edastud protokolli kaudu kasutades lüüsi.
Lüüsiks võib olla Grundfos CIU sidemoodul või kolmanda tootja
lüüs. Lisainformatsiooni saamiseks CIU seadete kohta külastage
www.grundfos.com (WebCAPS) või võtke ühendust Grundfosi
esindusega.
Tavaline töö
Väline viga
