Figyelmeztetés
Soha ne végezzen semmilyen csatlakoztatást
a Hydro Multi-E vezérlő szekrényében vagy az
egyes szivattyúk kapocsdobozánál, ha a hálózati
táplálást előtte legalább 5 perccel nem kapcsolta
le.
6.4.1 Áramütés elleni védelem - közvetett érintés
Figyelmeztetés
A Hydro Multi-E rendszert földelni kell, és meg
kell védeni a közvetett érintkezéstől a helyi
előírásoknak megfelelően.
A védő, földelő vezetékek színjelölése zöld/sárga (PE) kell
legyen.
Mivel a 4 ... 5,5 kW motorok szivárgási áramal >
3,5 mA, ezeket a motorokat különösen
Megjegyz.
megbízható/robusztus földelő csatlakozókhoz
kell rögzíteni.
A Hydro Multi-E szivárgási árama megtalálható a
áram című részben.
Az EN 50178 és a BS 7671 az alábbiakat határozza meg:
Szivárgó áram > 3,5 mA
A Hydro Multi-E rendszert helyhez kötött módon, véglegesre kell
beépíteni. Továbbá, végleges módon kell csatlakoztatni az
elektromos tápláláshoz.
A földelő csatlakozást kettőzött vezetékkel kell kialakítani.
6.4.2 Kiegészítő védelem
Ha a Hydro Multi-E rendszert olyan elektromos hálózatba kötik
be, ahol kiegészítő védelemként érintésvédelmi kapcsolót
(ELCB) használnak, akkor ez a megszakító az alábbi típusú
legyen:
• Alkalmas szivárgó áramok és bekapcsolással járó, impulzus
jellegű szivárgás kezelésére.
• Kikapcsol, ha váltóáramú hibaáramok és egyenáramú
összetevőt tartalmazó hibaáramok lépnek fel, például pulzáló
egyenáram és lágy egyenáramú hibaáram esetén.
Ilyen nyomásfokozó rendszerekhez B típusú
hibaáram-védőkapcsolót (GFCI - Fi-relé) kell használni.
Ez a megszakító a következő jelzésekkel legyen ellátva:
Ha érintésvédelmi kapcsoló van kiválasztva,
akkor a rendszerben lévő minden berendezés
Megjegyz.
összesített szivárgó áramát kell figyelembe
venni.
A Hydro Multi-E szivárgó árama megtalálható a
áram című részben.
6.4.3 Motorvédelem
A Hydro Multi-E nem igényel külső motorvédelmet. A motorokba
be van építve termikus védelem a hosszabb ideig tartó
túlterheléssel és az elakadással szemben.
6.4.4 Védelem a hálózati feszültség-tranziensekkel szemben
A Hydro Multi-E védett a hálózati feszültség-tranziensekkel
szemben az EN 61800-3 szabványnak megfelelően.
19.2 Szivárgó
ELCB
19.2 Szivárgó
6.4.5 Tápfeszültség
3 × 380-480 V - 10 %/+ 10 %, 50/60 Hz, PE.
A tápfeszültség és a frekvencia a szivattyú adattábláján van
jelezve. Győződjön meg róla, hogy a szivattyú tápfeszültsége
megfelel-e a helyi hálózatnak.
A vezetékek a Hydro Multi-E vezérlő szekrényén belül a lehető
legrövidebbek legyenek. Kivétel ez alól a védő földelő vezeték,
amelynek elég hosszúnak kell lenni ahhoz, hogy ennek
a csatlakozása szakadjon meg legutolsóként, ha a kábelt
véletlenül kirántanák a kábelbemenetből.
A maximális zárlatvédő biztosítóhoz, lásd a
című részt.
ELCB
Telepítés épületen belül

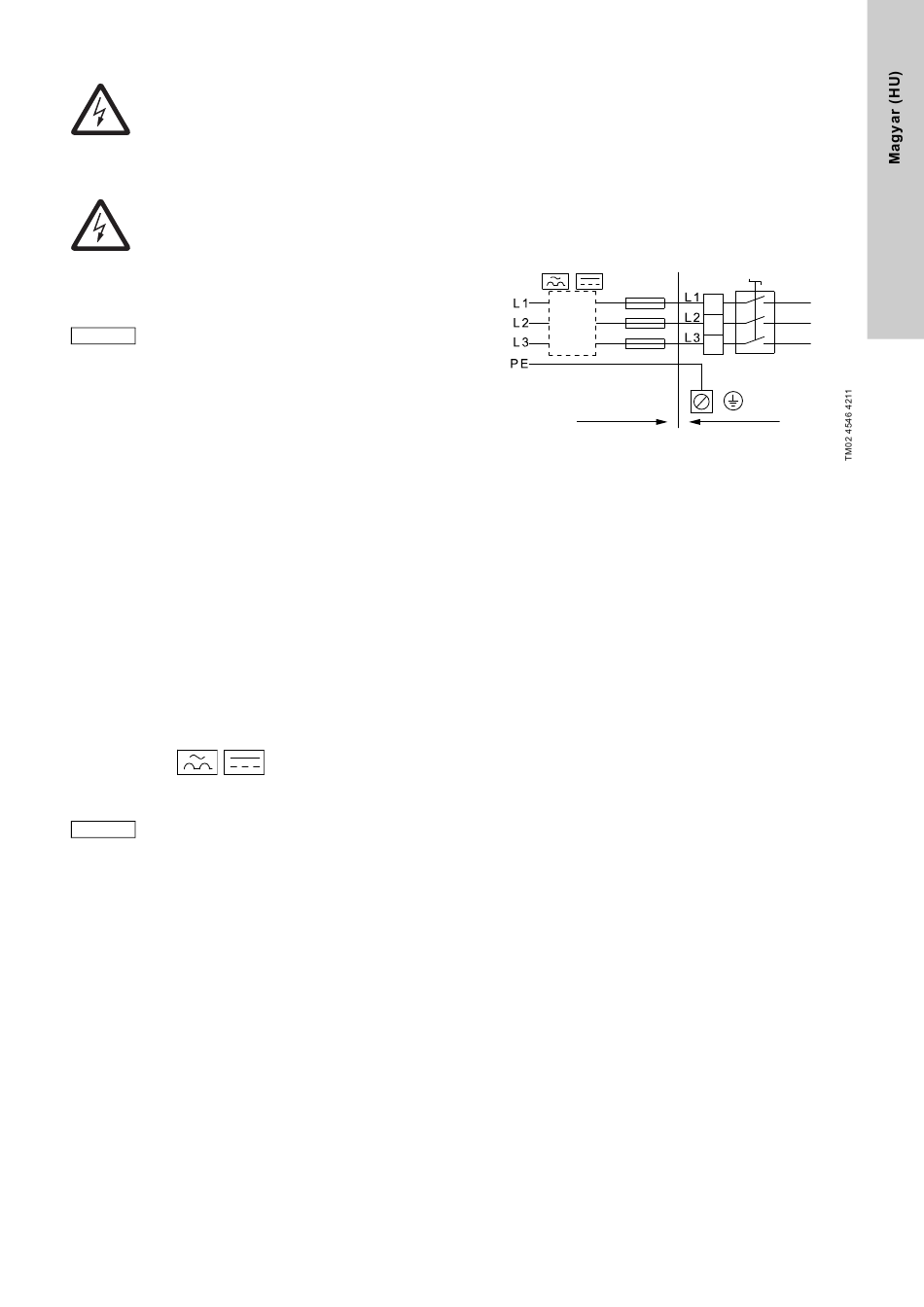

10. ábra Példa Hydro Multi-E hálózati csatlakozására
zárlatvédő biztosítókkal és kiegészítő védelemmel
19.1 Tápfeszültség
Vezérlő szekrény
