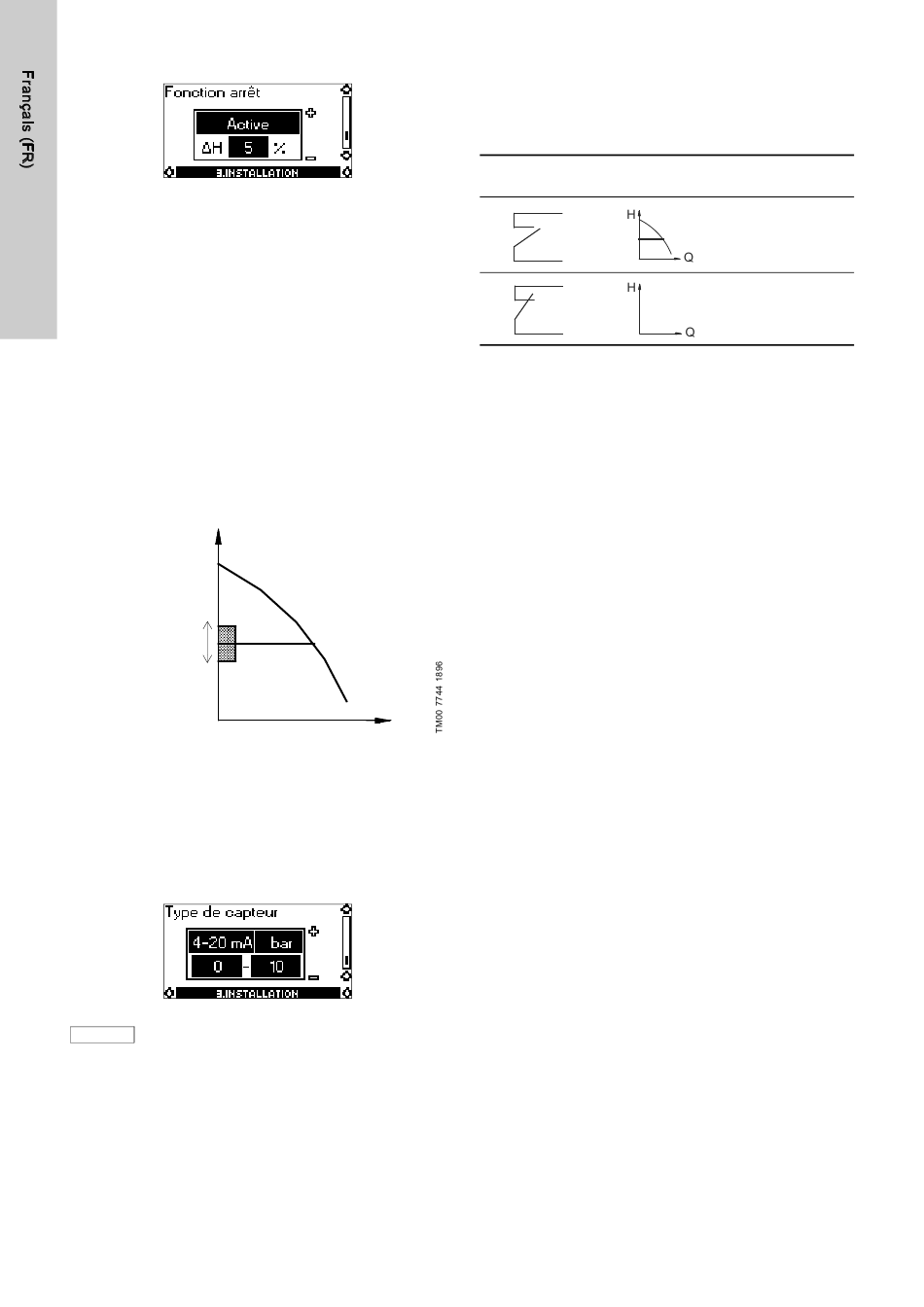

10.3.5 Fonction Arrêt
La fonction d'arrêt coupe l'Hydro Multi-E à très bas débit pour
éviter toute consommation inutile.
La fonction est uniquement active lorsqu'une pompe fonctionne.
La fonction Arrêt peut être réglée sur :
• Active
• Inactive.
Un bas débit est détecté au moyen du "capteur de bas débit"
intégré.
L'Hydro Multi-E contrôle régulièrement le débit en réduisant la
vitesse pendant une brève période, vérifiant ainsi le changement
de pression. Si le changement de pression est faible, cela signifie
que le débit est faible.
Lorsque l'Hydro Multi-E détecte un bas débit, la vitesse augmente
jusqu'à ce que la pression d'arrêt (point de consigne réel + 0,5 x ∆H)
soit atteinte et l'Hydro Multi-E s'arrête. Lorsque la pression atteint la
pression de démarrage (point de consigne réel - 0,5 x ∆H),
l'Hydro Multi-E redémarre.
∆H indique la différence entre les pressions de démarrage et
d'arrêt. Voir fig. 27.
H
Pression d'arrêt
∆H
Pression de
démarrage
Fig. 27 Différence entre les pressions de démarrage et d'arrêt
(∆H)
∆H est pré-réglé en usine à 10 % du pont de consigne actuel.
∆H peut être réglé dans une plage de 5 % à 30 % du point de
consigne réel.
La fonction d'arrêt nécessite une pression de pré-gonflage du
réservoir de 0,7 x point de consigne réel.
10.3.6 Capteur
Le réglage du capteur est uniquement valable
Nota
pour un fonctionnement normal.
Sélectionner l'une des valeurs suivantes :
• signal de sortie du capteur :
0-10 V
0-20 mA
4-20 mA
• unité de mesure du capteur :
bar, mbar, m, kPa, psi, ft, m
• Plage de mesure du capteur.
150
Q
3 3
/h, m /s, l/s, gpm, °C, °F, %
11. Entrée numérique :
L'Hydro Multi-E est équipé d'une entrée numérique pour défaut
externe. L'entrée a été réglée en usine sur défaut externe et est
active en position fermée.
Schéma fonctionnel : entrée pour fonction numérique
Fonction numérique
(bornes 1 et 9)
10 s
Si l'entrée numérique est active depuis plus de 10 secondes,
l'Hydro Multi-E s'arrête à cause d'un défaut externe.
L'entrée numérique est utilisée pour la protection contre la
marche à sec.
12. Communication des données
Il est possible de connecter le système à un réseau externe.
La connexion peut être établie via un réseau GENIbus ou un
réseau basé sur un autre protocole fieldbus via une passerelle.
La passerelle peut être une interface de communication
Grundfos CIU ou une passerelle tierce. Pour plus d'informations
sur l'interface CIU, consulter le WebCAPS ou contacter Grundfos.
Régime normal
Défaut de
fonctionnement
externe
