13. Diody sygnalizacyjne i przekaźnik
sygnalizacyjny
Warunki pracy w Hydro Multi-E są wskazywane przez zielone
i czerwone lampki na panelu sterowania. Patrz rys. 28.
Zielony Czerwony

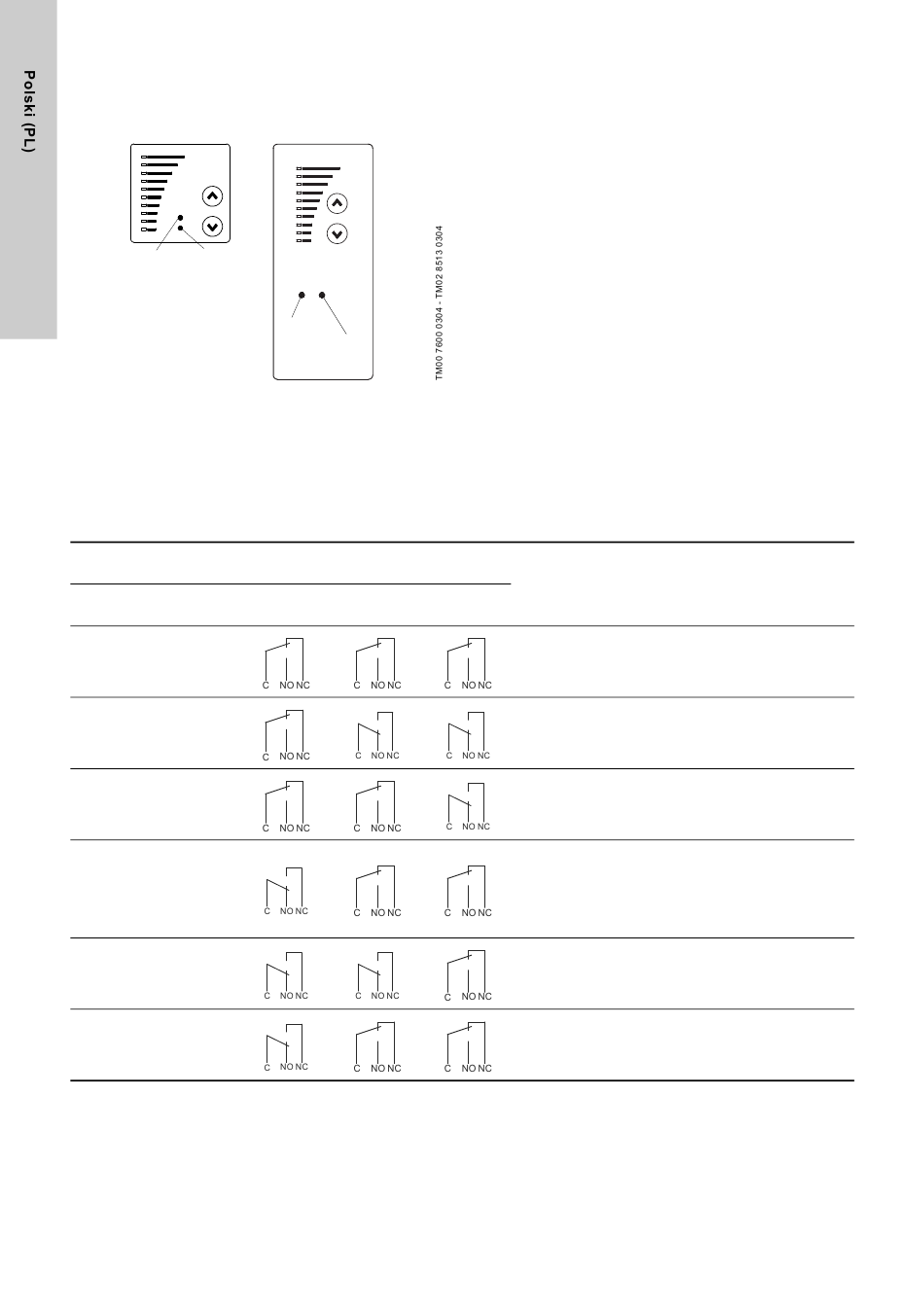

Rys. 28 Diody sygnalizacyjne na panelu sterowania
Hydro Multi-E 1- i 3~fazowych.
Hydro Multi-E posiada bezpotencjałowe wyjście sygnalizacji,
realizowane poprzez wewnętrzny przekaźnik.
Stan wyjścia przekaźnika sygnalizacyjnego, patrz rozdział
10.3.2 Sygnał przekaźnika.
Funkcje dwóch diod sygnalizacyjnych i przekaźnika sygnału
pokazano w tabeli poniżej:
Lampki sygnalizacyjne
Zakłócenie Obsługa
(czerwony) (zielony)
Wył. Wył.
Wył. Zał.
Wył. Miganie
Zał. Wył.
Zał. Zał.
Zał. Miganie
Kasowanie sygnalizacji zakłóceń
Sygnalizacja zakłóceń (czerwona dioda sygnalizacyjna) będzie
automatycznie skasowana jeżeli uszkodzenie zostanie usunięte.
286
Zielony
Czerwony
Przekaźnik sygnalizacyjny aktywny
podczas:
Zakłócenie Obsługa
Opis
Gotowość
Zasilanie zostało wyłączone.
Hydro Multi-E pracuje.
Hydro Multi-E został wyłączony pilotem R100, z panelu
starowania lub bus.
Hydro Multi-E został wyłączony z powodu zakłócenia
i spróbuje załączyć się ponownie.
Jeżeli przyczyną jest 'sygnał czujnika poza zasięgiem",
Hydro Multi-E zostanie zatrzymany, a sygnalizacje
zakłóceń będzie można skasować dopiero po powrocie
sygnału w granice zakresu pomiarowego.
Hydro Multi-E wciąż pracuje, ale jedna lub dwie pompy są
uszkodzone. Sygnalizacja awarii zostanie automatycznie
skasowana w momencie usunięcia awarii.
Hydro Multi-E został wyłączony za pomocą pilota R100,
z panelu sterowania lub bus, ale jedna lub dwie pompy są
uszkodzone.
