6.6 Protezione contro la marcia a secco
Hydro Multi-E deve essere protetto contro la
Nota
marcia a secco.
La protezione contro la marcia a secco viene descritta in due
situazioni:
• Hydro Multi-E senza funzionamento di emergenza.
• Hydro Multi-E con funzionamento di emergenza.
6.6.1 Hydro Multi-E senza funzionamento di emergenza.
Tipi di protezione contro la marcia a secco:
• pressostato montato sul collettore di aspirazione
(impostazione di fabbrica 1,5 bar come standard)
• interruttore di livello montato nel serbatoio.
La protezione contro la marcia a secco è stata collegata ai
terminali 1 e 9 della pompa 1.
Pompa
1
PS
PS

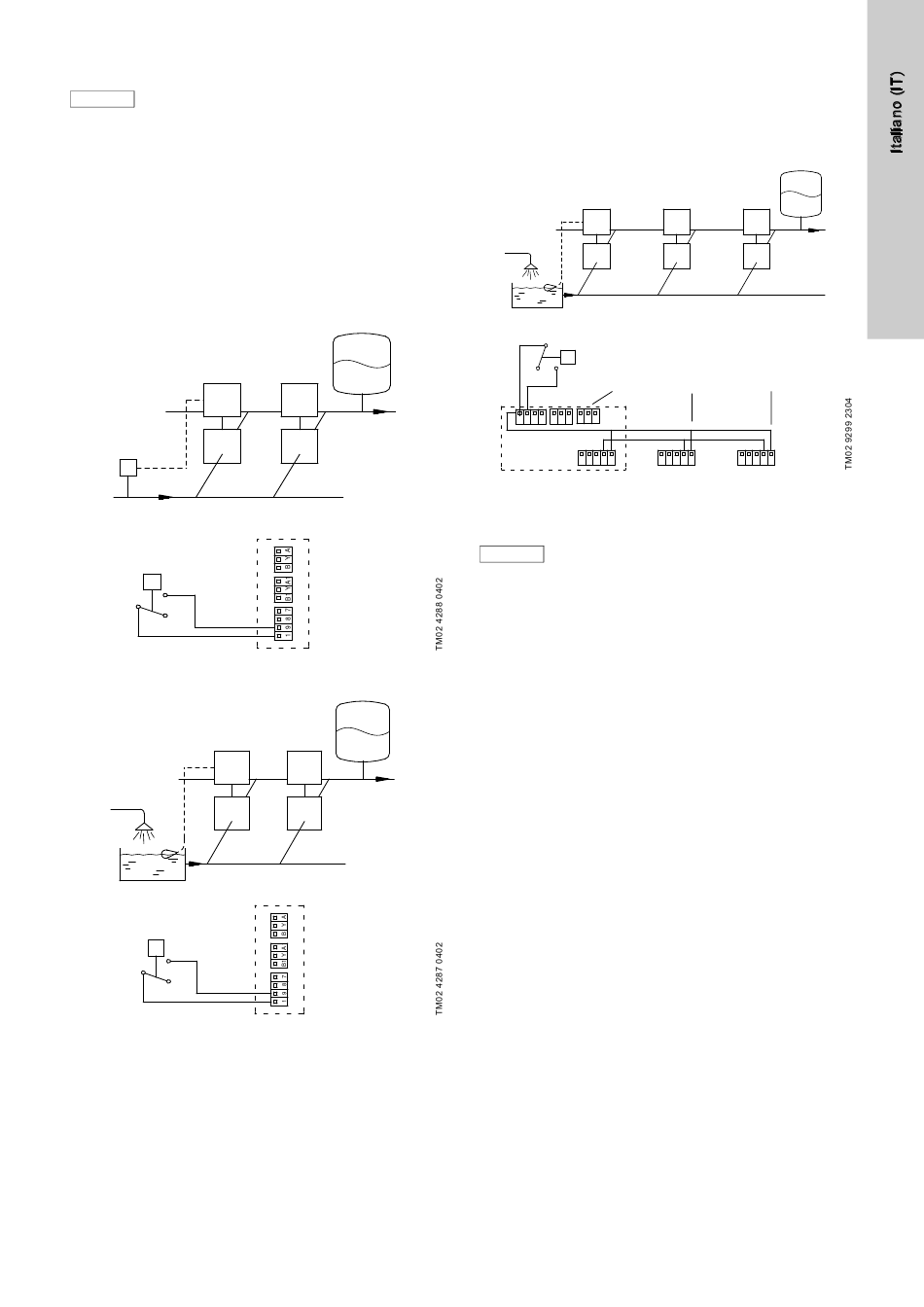

Fig. 13 Pressostato collegato alla pompa 1
Pompa
1
LS
Fig. 14 Interruttore di livello collegato alla pompa 1
Pompa
2
9: Terra (telaio)
1: Ingresso digitale
Pompa
2
9: Terra (telaio)
1: Ingresso digitale
6.6.2 Hydro Multi-E con funzionamento di emergenza.
Se l'unità di controllo di Hydro Multi-E presenta un malfunziona-
mento, i terminali 1 e 9 saranno inattivi. Per garantire la prote-
zione contro la marcia a secco, è stato realizzato un cablaggio
supplementare nella morsettiera della pompa 1 e tra le pompe.
Vedere anche lo schema elettrico nel pannello di controllo.
Pompa
1
Pompa 1
1 9
3 2
Fig. 15 Cablaggio della protezione contro la marcia a secco in
funzionamento di emergenza
Il ponticello tra i terminali 2 e 3 è stato rimosso
Nota (Hydro Multi-E standard). Invece i terminali 2 e 3
sono stati configurati sul guasto esterno.
Pompa 3
Pompa 2
3 2 3 2
