8. Töörežiimid
Töörežiimid on töötamise tingimused, mida kasutaja saab
rõhutõstesüsteemil ise valida.
Võimalikud töörežiimid.
• Peatamine
Kõik pumbad peatatud.
• Tavarežiim (tehaseseadistus)
Üks või mitu pumpa töötavad, et hoida seadistatud rõhku.
• Max.
Kõik pumbad töötavad maksimum kiirusel.
Töörežiime saab valida juhtpaneelilt koos R100 või läbi võrgu.
8.1 Tavaline töö
H
H
sea
H
set

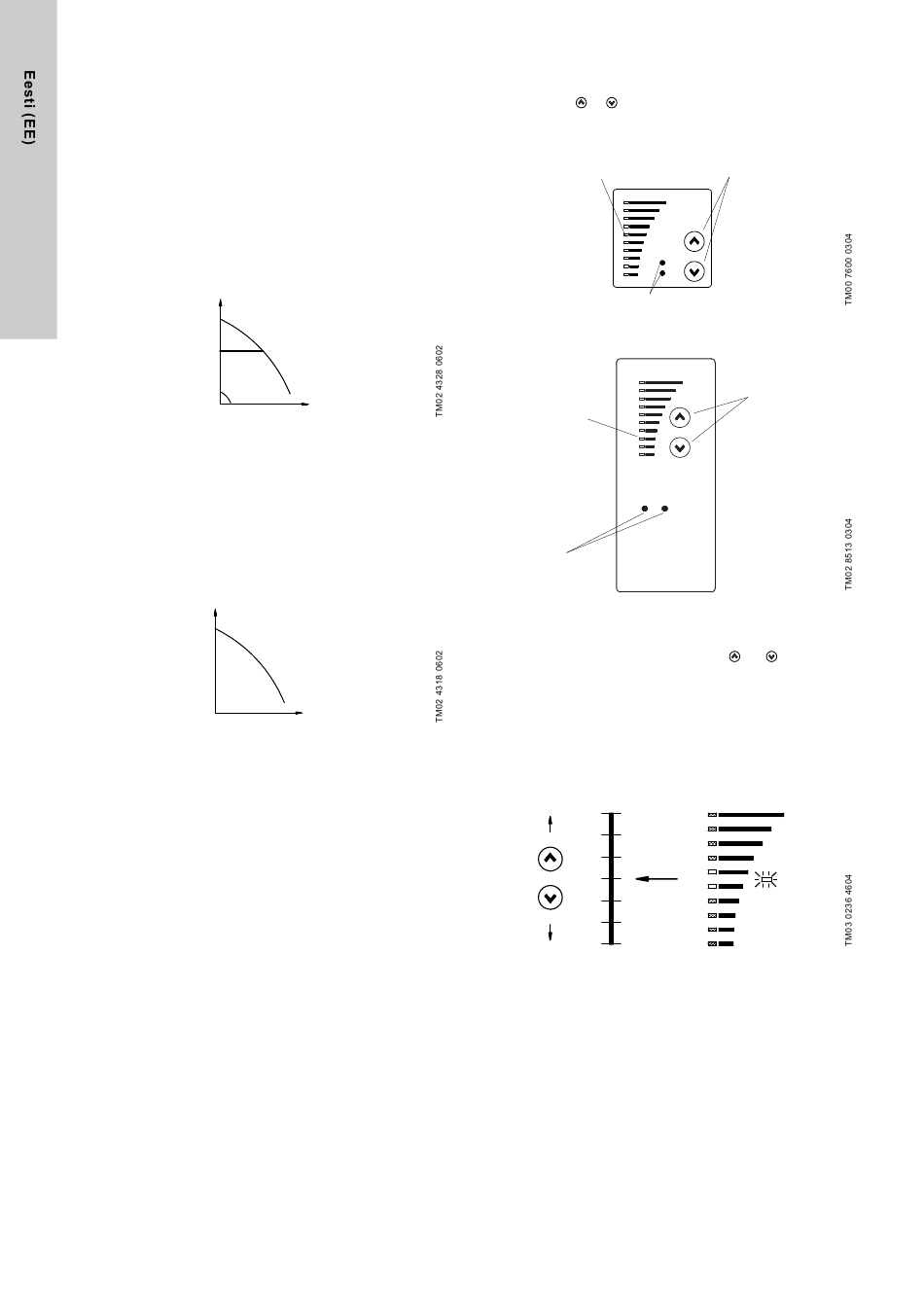

Joonis 19 Hydro Multi-E tavarežiimis, st. konstantserõhu
režiimis
Konstantserõhu režiimis muudab Hydro Multi-E oma jõudlust, et
hoida seadeväärtust.
8.2 Stop või max. režiim
Lisaks tavarežiimile saate ka valida "Stop" ja "Max" režiime.
Vaata näidet joonisel 20.
Max.
H
Joonis 20 Hydro Multi-E töörežiimis "Max."
Max. töörežiimi saab kasutada näiteks õhutamiseks ja
esmakäivituseks.
8.3 Töötamise tingimused juhul kui vooluvarustus
katkeb.
Kui Hydro Multi-E vooluvarustus katkeb siis seaded
salvestatakse. Hydro Multi-E taaskäivitub samas režiimis, mis ta
oli enne katkestust.
8.4 Teised seadistused
Muid seadeid saate teha R100 puldiga. Vt. ptk.
R100-ga.
Tehaseseaded on märgitud paksukirjaga iga ekraani jaoks ptk.
10.1 Menüü OPERATION (TÖÖMENÜÜ)
INSTALLATION.
88
Q
Q
10. Seadmine
ja 10.3 Menüü
9. Sättimine juhtimispaneeli kaudu
Juhtpaneelil, joon. 21 või 22, on need elemendid:
• lülitusnupud, ja , seadeväärtuse seadmiseks
• kollane valgusväli seadeväärtuse näitamiseks
• indikaatortuled, roheline (töö) ja punane (viga).
Valgustablood
Märgutuled
Joonis 21 Juhtpaneel, ühe faasiline Hydro Multi-E
Valgustablood
Märgutuled
Joonis 22 Juhtpaneel, kolme faasiline Hydro Multi-E
9.1 Seadeväärtuse seadistamine
Valige soovitud seadistus vajutades nuppe
Juhtpaneeli valgusväli näitab seadistatud seadeväärtust.
9.2 Hydro Multi-E konstantserõhu režiimis
Joonis 23 näitab, et valgusväljad 5 ja 6 on aktiveeritud, näidates
soovitud seadeväärtust 5 bar, mida mõõdab andur
mõõtevahemikuga 0 kuni 10 bar. Seadistamise ulatus on võrdne
anduri mõõtevahemikuga (vaadake anduri andmesildilt).
[bar]
10
5
0
Joonis 23 Seadeväärtuseks on seatud 5 bar
Nupud
Nupud
või .
