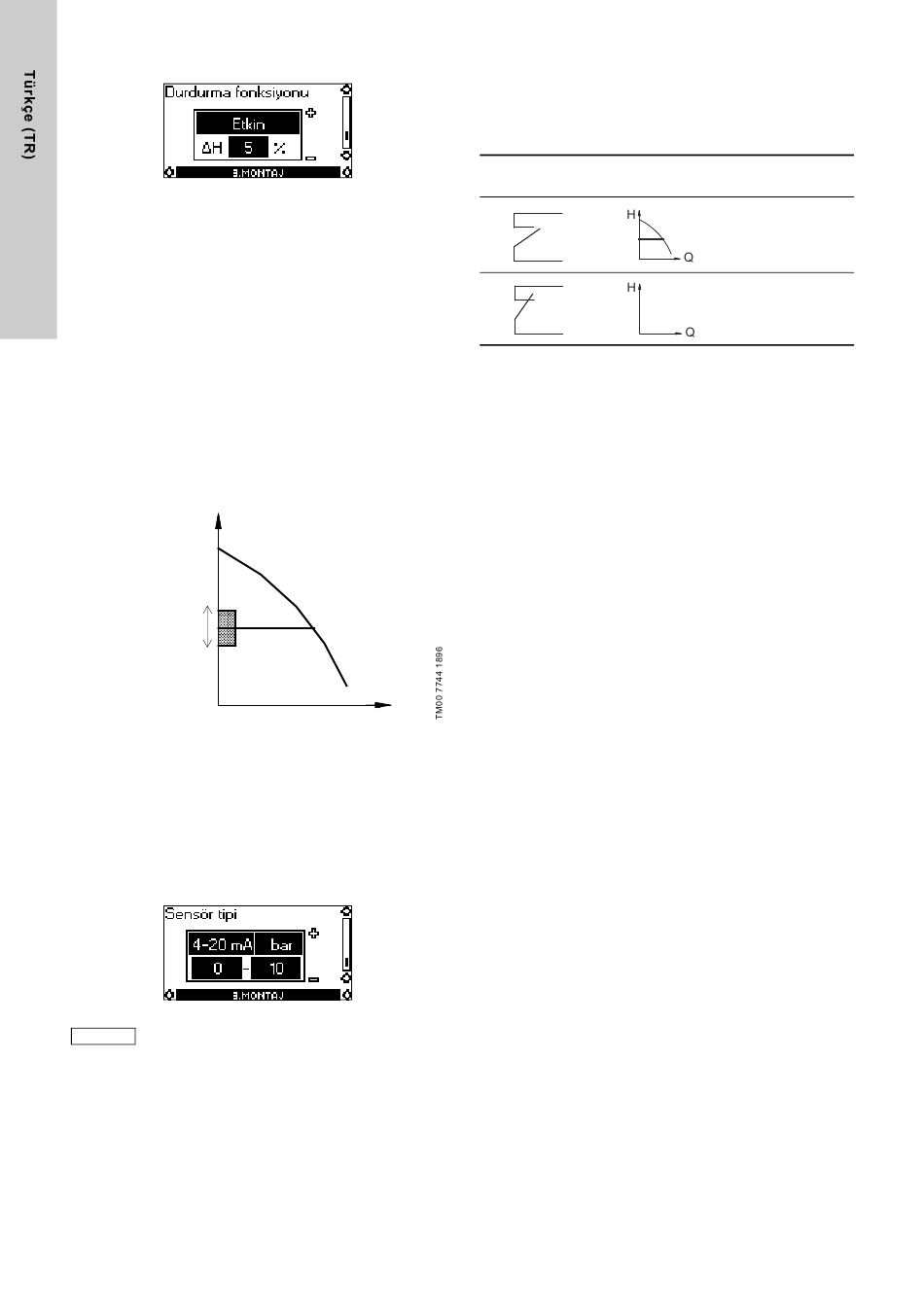

10.3.5 Durdurma işlevi
Durdurma fonksiyonunun amacı, gereksiz güç tüketimini
engellemek için çok düşük debide Hydro Multi-E'yi durdurmaktır.
İşlev sadece bir pompa çalışırken aktif konumdadır.
Durdurma işlevi şu değerlere ayarlanabilir:
• Aktif
• Aktif değil.
Düşük debi, "düşük debi detektörü" aracılığıyla saptanabilir.
Hydro Multi-E, hızı kısa bir süreliğine azaltarak debiyi düzenli
olarak kontrol edecektir ve bu sayede basınçtaki değişimi de
denetlemiş olacaktır. Basınçta hiçbir değişim olmaması ya da
ufak bir değişikliğin olması düşük debi anlamına gelmektedir.
Hydro Multi-E düşük debi tespit ettiğinde durdurma basıncına
(gerçek ayar noktası + 0,5 x ∆H) ulaşılana kadar hız artar ve
Hydro Multi-E durur. Basınç, başlatma basıncına (gerçek ayar
noktası - 0,5 x ∆H) geri düştüğünde Hydro Multi-E yeniden
devreye girecektir.
∆H, başlatma ve durdurma basınçları arasındaki farkı
göstermektedir. Bakınız şekil 27.
H
Durdurma basıncı
∆H
Başlatma basıncı
Şekil 27 Başlatma ve durdurma basınçları arasındaki fark
(∆H)
∆H, fabrikada gerçek ayar noktasının % 10'una denk gelecek
şekilde ayarlanır.
∆H, mevcut ayar noktasının % 5'ten % 30'a kadar olan aralığı
içinde ayarlanabilir.
Durdurma basıncının ihtiyaç duyduğu tank ön dolum basıncı 0,7 x
gerçek ayar nokası şeklindedir.
10.3.6 Sensör
Sensör ayarı sadece normal çalışma modunda
Not
kullanılır.
Aşağıdaki değerler arasından seçin:
• sensörün çıkış sinyali:
0-10 V
0-20 mA
4-20 mA
• sensörün ölçüm birimi:
bar, mbar, m, kPa, psi, ft, m
• sensörün ölçüm aralığı.
418
Q
3 3
/h, m /s, l/s, gpm, °C, °F, %
11. Dijital giriş
Hydro Multi-E'de harici arızalar için bir dijital giriş vardır.
Dijital giriş fabrikada harici arızaya ayarlanır ve kapalı
durumdayken aktif olacaktır.
İşlev şeması: dijital işlev girişi
Dijital işlev
(klemensler 1 ve 9)
10 sn.
Dijital giriş 10 saniyeden daha fazla aktif konumda bulunursa
Hydro Multi-E "Harici arıza" nedeniyle durur.
Dijital giriş kuru çalışma koruması için kullanılır.
12. Veri iletişimi
Sistemi harici bir ağa bağlamak mümkündür. Bağlantı GENIbus
tabanlı bir ağ ile veya ağ geçidi aracılığıyla başka bir protokole
dayanan bir ağla kurulabilir.
Ağ geçidi, Grundfos CIU haberleşme arayüz ünitesi ya da başka
bir ağ geçidi olabilir. CIU üniteleri ile ilgili ayrıntılı bilgi için
www.grundfos.com (WebCAPS) adresini ziyaret edin veya
Grundfos ile irtibata geçin.
Normal çalışma
Harici arıza
