5. Çalıştırma koşulları
5.1 Sıcaklıklar
5.1.1 Ortam sıcaklığı
0 °C to +40 °C arasındaki ortam sıcaklıklarında motorların yükü
% 100'e ulaşabilir. Pompalar daha yüksek ortam sıcaklıklarında
veya deniz seviyesinden 1000 metre üzeri yüksekliklerde
çalıştırılacaksa pompa kurulum ve çalıştırma talimatlarına bakınız.
5.1.2 Sıvı sıcaklığı
0 °C to +60 °C arası.
5.1.3 Nakliyat ve depolama boyunca sıcaklık
-40 °C ile +60 °C arası.
5.2 Bağıl hava nemi
Maksimum % 95.
5.3 Maksimum çalışma basıncı
Hydro Multi-E'nin maksimum çalışma basıncı 10 bardır.
Ancak aşağıda belirtilen pompaların maksimum çalışma basıncı
16 bardır:
CME-I 5-6
CME-I 5-8
CR(I)E 3-15
CR(I)E 5-16
CR(I)E 10-9
CR(I)E 15-7.
5.4 Salmastranın çalıştırılması
Salmastranın sızdırmazlık yüzleri pompa sıvısı ile yağlanır.
Bu durum, salmastrada belli bir miktar sızıntı meydana getirebilir.
Pompa ilk defa başlatıldığında veya yeni bir salmastra takıldığında,
sızıntının makul bir seviyeye inmesi için salmastranın belli bir süre
çalıştırılması gerekmektedir. Bu sürenin uzunluğu çalışma
koşullarına göre değişir. Değişen çalışma koşullarına bağlı olarak
çalışma süresi de yeniden başlatılacaktır.
Normal koşullar altında sızan sıvı buharlaşır. Bu nedenle de
sızıntı tespit edilmez.
5.5 Minimum giriş basıncı
CME pompalı Hydro Multi-E sistemleri başlangıç
İkaz
ve çalışma sırasında pozitif giriş basıncı
gerektirir.
H
f
Hf
H
H
p
Pb
b

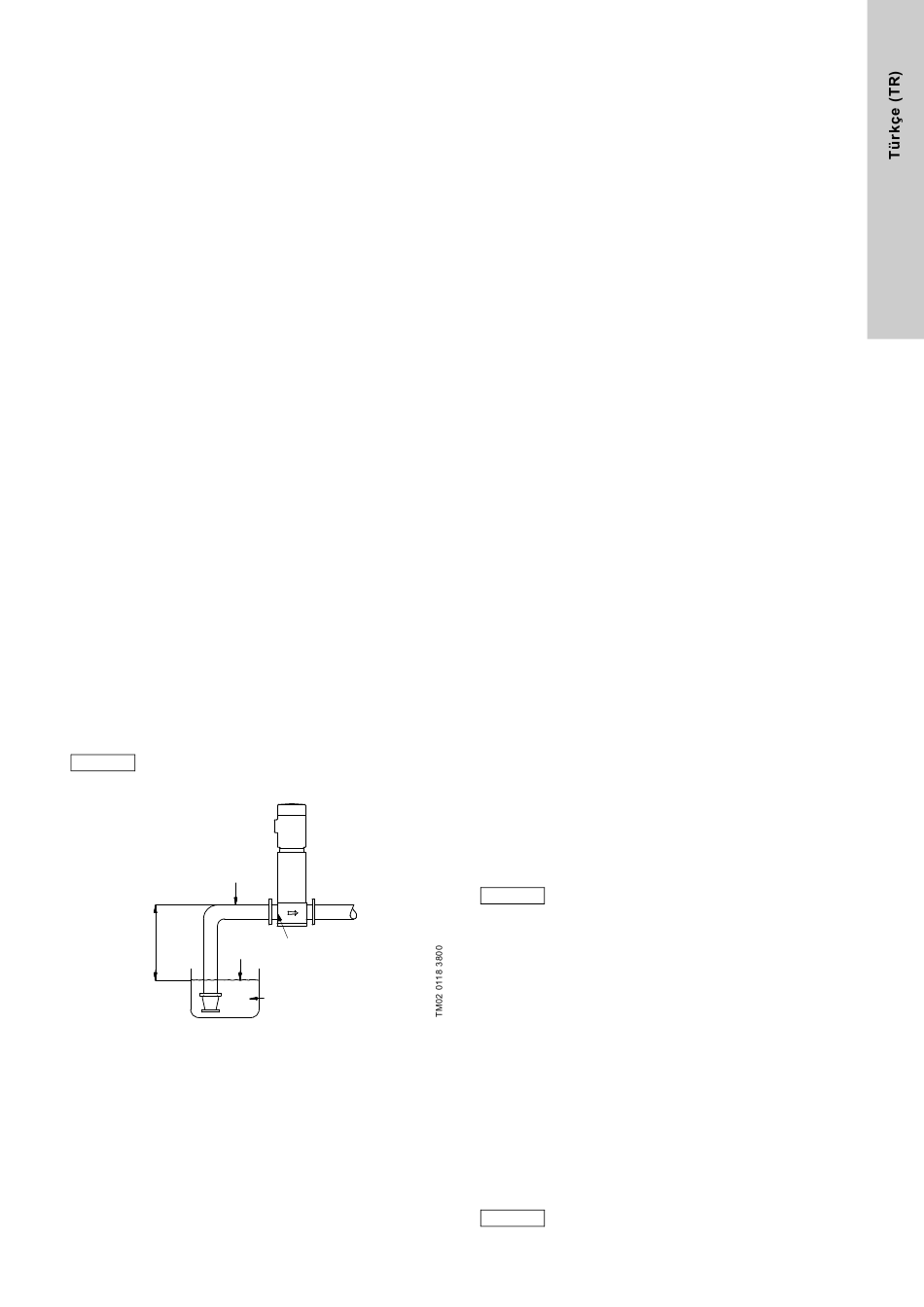

Şekil 3
Minimum giriş basıncının hesaplanmasında
kullanılan parametreler
NPSH
NPSH
H
Hv
v
Pompalarda meydana gelecek kavitasyonu engellemek için
gerekli minimum giriş basıncı "H" (metre cinsinden) şu şekilde
hesaplanabilir:
H = p
x 10,2 - NPSH - H
- H
b
f
v
p
= Bar cinsinden barometrik basınç.
b
(Barometrik basınç 1 bar olarak ayarlanabilir.)
Kapalı sistemlerdeki pb bar cinsinden sistem basıncını
göstermektedir.
NPSH = Metre cinsinden Net Pozitif Emme Yüksekliği
(pompanın ileteceği en yüksek debi NPSH eğrisinden
okunacaktır, sayfa 425).
H
= Pompanın en yüksek debisinde metre cinsinden
f
(basma yükseklik) emiş borusunda oluşan sürtünme
kaybı.
H
= Metre cinsinden basma yüksekliğinde buhar basıncı,
v
bakınız sayfa 427.
t
= sıvı sıcaklığı.
m
H
= Güvenlik payı = min. 0,5 metre basma yükseklik.
s
Hesaplama sonucunda ulaşılan "H" pozitifse pompanın emiş
yüksekliği metre cinsinden maksimum "H" basma yüksekliğinde
olabilir.
Hesaplanan "H" eksi değerli ise, minimum "H" metre basma
yüksekliğinde emme basıncı gereklidir. Çalışma sırasındaki
basınç hesaplanan "H" değerine eşit olmalıdır.
Örnek
p
= 1 bar.
b
Pompa tipi: CRE 15, 50 Hz.
3
Debi: 15 m
/h.
NPEY (sayfa 425): metre cinsinden 1,2 basma yüksekliğinde.
H
= 3,0 metres head.
f
Sıvı sıcaklığı: +60 °C.
H
(sayfa 427): metre cinsinden 2,1 basma yüksekliğinde.
v
H = p
x 10,2 - NPSH - H
- H
b
f
v
H = 1 x 10,2 - 1,2 - 3,0 - 2,1 - 0,5 = 2,8 metres head.
Bu, her pompanın emiş yüksekliğinin maksimum 2,8 metre
basma yüksekliğinde olabileceği anlamına gelmektedir.
Bar cinsinden hesaplanan basınç: 2,8 x 0,0981 = 0,27.
KPa cinsinden hesaplanan basınç: 2,8 x 9,81 = 27,4.
5.6 Maksimum giriş basıncı
Maksimum giriş basıncı 8 barı aşmamalıdır. Fakat pompa
devredeyken kapalı bir vanadaki gerçek basınç + basınç daima
"maksimum çalışma basıncı"ndan daha düşük olmalıdır.
5.7 Minimum debi
Aşırı ısınma riskinden dolayı pompaların hiçbiri bir pompanın
nominal debisinin % 10'undan daha aşağıdaki debi değerlerinde
çalıştırılmamalıdır.
Pompalar asla kapalı bir boşaltma vanasına karşı
Not
çalıştırılmamalıdır.
5.8 Çalıştırma/durdurma
Sistem şebeke beslemesinden saatte dört defadan fazla açılıp
kapanmamalıdır.
Sistem şebeke beslemesi ile devreye sokulduğunda yaklaşık
5 saniye sonra çalışmaya başlar.
5.9 Diyafram tankı
Diyafram tankı ön dolum basıncı 0,7 x (ayar noktası) olarak
ayarlanmıştır.
Hydro Multi-E ile temin edilen Hızlı Kılavuzda aksi belirtilmedikçe
fabrikada belirlenen ayar noktası 0,5 x maksimum basınç
şeklindedir.
Ayar noktası değiştirildiyse, diyafram tankı ön dolum basıncının
da optimum çalışma sağlamak için değiştirilmesi gereklidir.
Ön dolum basıncı şu şekilde hesaplanır:
Ön dolum basıncı = 0,7 x ayar noktası.
Sistem basınçsızken ön dolum basıncını ölçün.
Not
Ön dolum için azot gazı kullanılmasını tavsiye ediyoruz.
- H
s
- H
[metre cinsinden].
s
407
