6.4.5 Tensión de alimentación
3 × 380-480 V - 10 %/+ 10 %, 50/60 Hz, PE.
La tensión de alimentación y la frecuencia están indicadas en la
placa de características de la bomba. Compruebe que la bomba
es adecuada para el suministro eléctrico disponible en el lugar de
la instalación.
Los cables del cuadro de control del sistema Hydro Multi-E deben
ser tan cortos como sea posible. Excepto el cable de puesta a tie-
rra de protección que debe tener una longitud tal, que sea el
último en desconectarse en caso de que el cable se extraiga
accidentalmente de la entrada del cable.
Para fusible de reserva máximo, véase la sección
de alimentación.
ELCB
Instalación en edificio

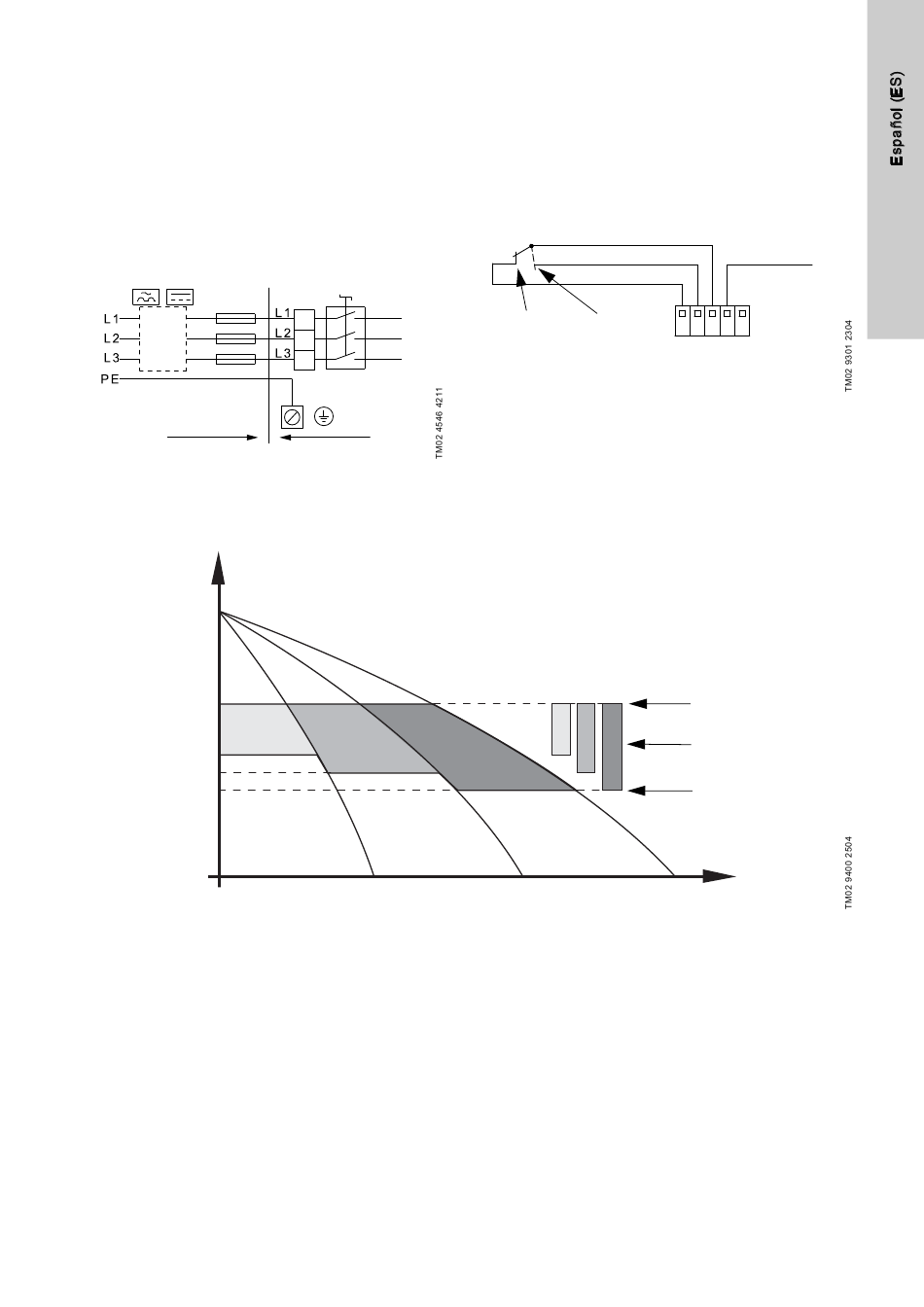

Fig. 10 Ejemplo de un sistema Hydro Multi-E con fusibles de
reserva y protección adicional conectado a la red
Configuración del presostato
H
Punto de ajuste
Presión de conexión
Presostato 1
Presostato 2
Presostato 3
Una bomba en fun-
cionamiento máximo
Fig. 12 Diagrama de funciones
19.1 Tensión
Cuadro de control
Dos bombas en fun-
cionamiento máximo
6.5 Funcionamiento de emergencia (opcional)
La característica de funcionamiento de emergencia asegura el
suministro de agua incluso si la unidad de control o el sensor se
averían.
En esta situación, todas las bombas funcionarán al máximo
rendimiento.
6.5.1 Conexión de los presostatos
Los presostatos para funcionamiento de emergencia deben
conectarse a los terminales 4, 5 y 6 de cada bomba del
Hydro Multi-E.
Parada Máx.
Fig. 11 Conexión de los presostatos
6.5.2 Ajuste de los presostatos
La figura 12 muestra lo siguiente:
• la relación entre las presiones de corte, diferencial y arranque.
• los ajustes de los presostatos
• número de bombas en funcionamiento de emergencia.
Tres bombas en fun-
cionamiento máximo
6 5 4 3 2
6: GND
5: +10 V
4: Entrada punto de ajuste
Presión de desconexión
Presión diferencial
Presión de conexión
