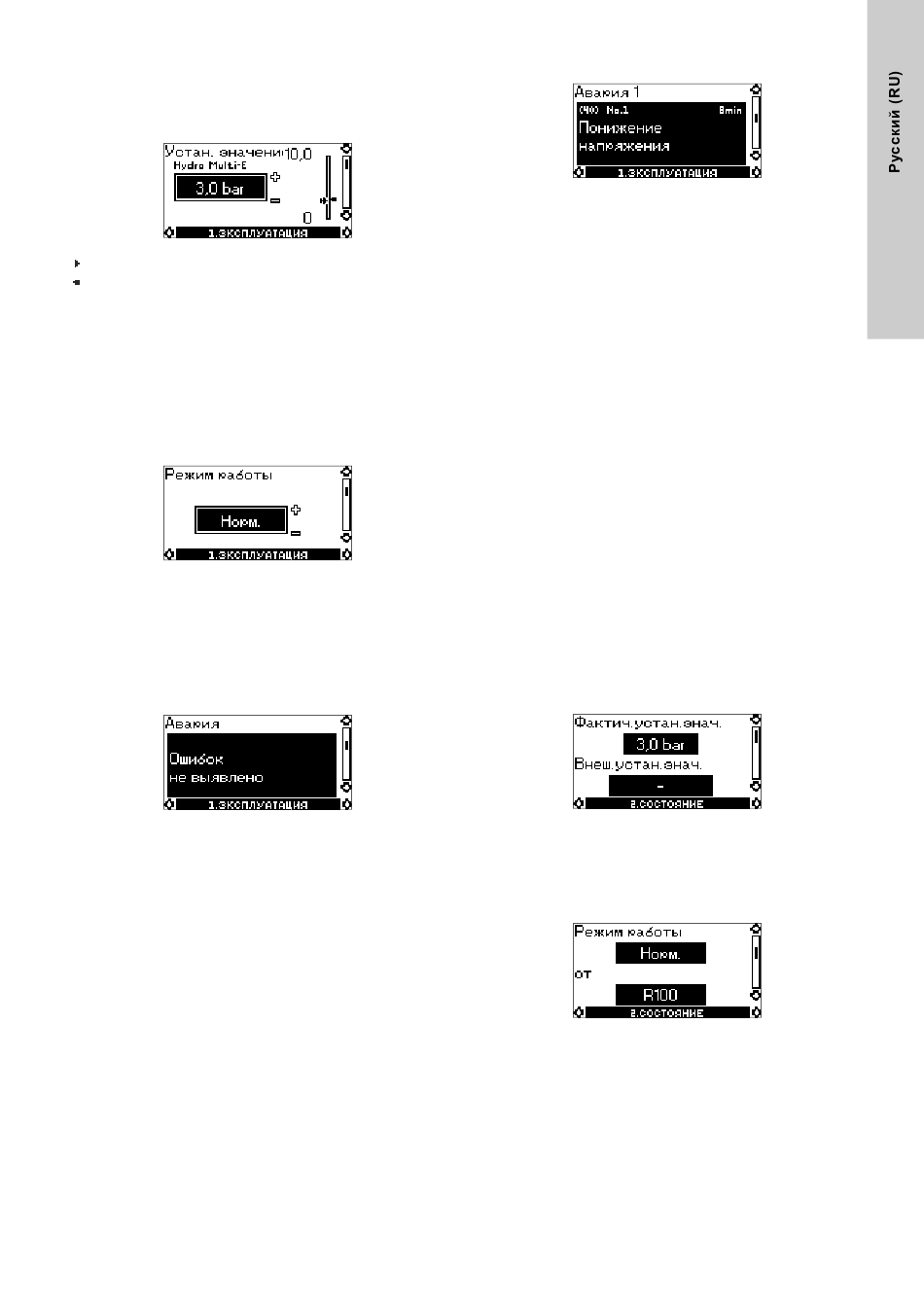

10.1 Меню ЭКСПЛУАТАЦИЯ
Если установлена связь между пультом R100 и Hydro Multi-E,
в окне этого меню появляется первая индикация.
10.1.1 Установка заданного значения
Набор заданных значений
Текущее значение
В этом окне меню заданное значение уже установлено.
При нормальном режиме эксплуатации диапазон
установочных значений совпадает с измерительным
диапазоном датчика.
Имеется возможность установить один из следующих
режимов эксплуатации:
• Стоп.
• Макс. (макс. характеристика).
10.1.2 Установка режима эксплуатации
Выберите один из следующих режимов эксплуатации:
• Стоп (останов);
• Норм (нормальный режим эксплуатации);
• Макс. (макс. характеристика).
Режимы эксплуатации можно выбирать, не меняя установку
заданного значения.
10.1.3 Индикация неисправностей
Если возникла неисправность Hydro Multi-E, в данном окне
меню появится соответствующая индикация.
Возможные причины:
• Высокая темп-ра злектродвиг.;
• Падение напряжения;
• Скачок напряжения;
• Слишком много перезапусков;
• Большая нагрузка;
• Сигнал датчика за пределами допуст. значен.
(только для сигнала 4-20 мА);
• Внешнняя ошибка;
• Сухой ход (только при наличии аварийного режима);
• Другие ошибки.
В этом окне меню можно выполнять сброс (квитирование)
аварийного сигнала, если причина неисправность устранена.
10.1.4 Журнал регистрации аварийных сигналов
Если в окне индицировались неисправности, то пять
последних аварийных сигналов записываются в журнал
регистрации аварийных сигналов. Последняя неисправность
будет индицироваться в "Авария 1", предпоследняя в
"Авария 2", и т.д.
В примере выше отображена следующая информация:
• Индикация неисправности "Падение напряжения" для
насоса 1 (№ 1).
• Код неисправности (40).
• Время в минутах, в течение которого Hydro Multi-E
оставалась подключенной к сети после возникновения
указанной неисправности, составляет 8 мин.
10.2 Меню СОСТОЯНИЕ
В этом меню на экран дисплея выводятся исключительно
индикации состояния. Выполнить какие-либо изменения или
ввод значений здесь невозможно.
Выведенные на индикацию значения являются теми
значениями, которые использовались во время последнего
сеанса связи между Hydro Multi-E и прибором пульта R100.
Если значение состояния необходимо изменить, нужно
направить пульт R100 на панель управления и нажать "OK".
Если какой-либо параметр, например частота вращения,
должен запрашиваться постоянно, необходимо нажать "OK" и
удерживать в течение того времени, что потребуется для
контроля данного параметра.
Под каждой индикацией значения указывается поле допуска
данного параметра. Допуски указываются в % от
максимального значения параметра как ориентировочные
значения.
10.2.1 Индикация текущего заданного значения
Допуск: ± 2 %
В этом окне индицируется текущее заданное значение.
Установить заданное значение с помощью внешнего сигнала
невозможно.
10.2.2 Индикация режима эксплуатации
В этом окне индицируется текущий режим эксплуатации
(Стоп, Мин., Норм. (нормальный режим работы) или Макс.).
Далее здесь также указано, с помощью чего введен данный
режим эксплуатации (R100, Насос, Шина, Внешн. или ф-ция
останова).
Более подробно о функции "Останов" смотрите в
разделе 10.3.5.
321
