6.4.5 Versorgungsspannung
3 × 380-480 V - 10 %/+ 10 %, 50/60 Hz, PE.
Die Versorgungsspannung und die Frequenz sind auf dem Typen-
schild der Pumpen angegeben. Es ist sicherzustellen, dass die
Pumpen für die am Aufstellungsort vorhandene Versorgungs-
spannung und Frequenz geeignet sind.
Die Anschlussleitungen im Schaltkasten der Hydro Multi-E sind
so kurz wie möglich zu verlegen, mit Ausnahme des Schutzlei-
ters, der länger als die anderen Leiter sein muss, damit er bei
einem unbeabsichtigten Herausreißen des Kabels aus der
Klemmenleiste als letzter Leiter abreißt.
Empfehlungen für die Größe der Vorsicherungen werden im
Abschnitt 19.1 Versorgungsspannung
FI
Gebäudeinstallation

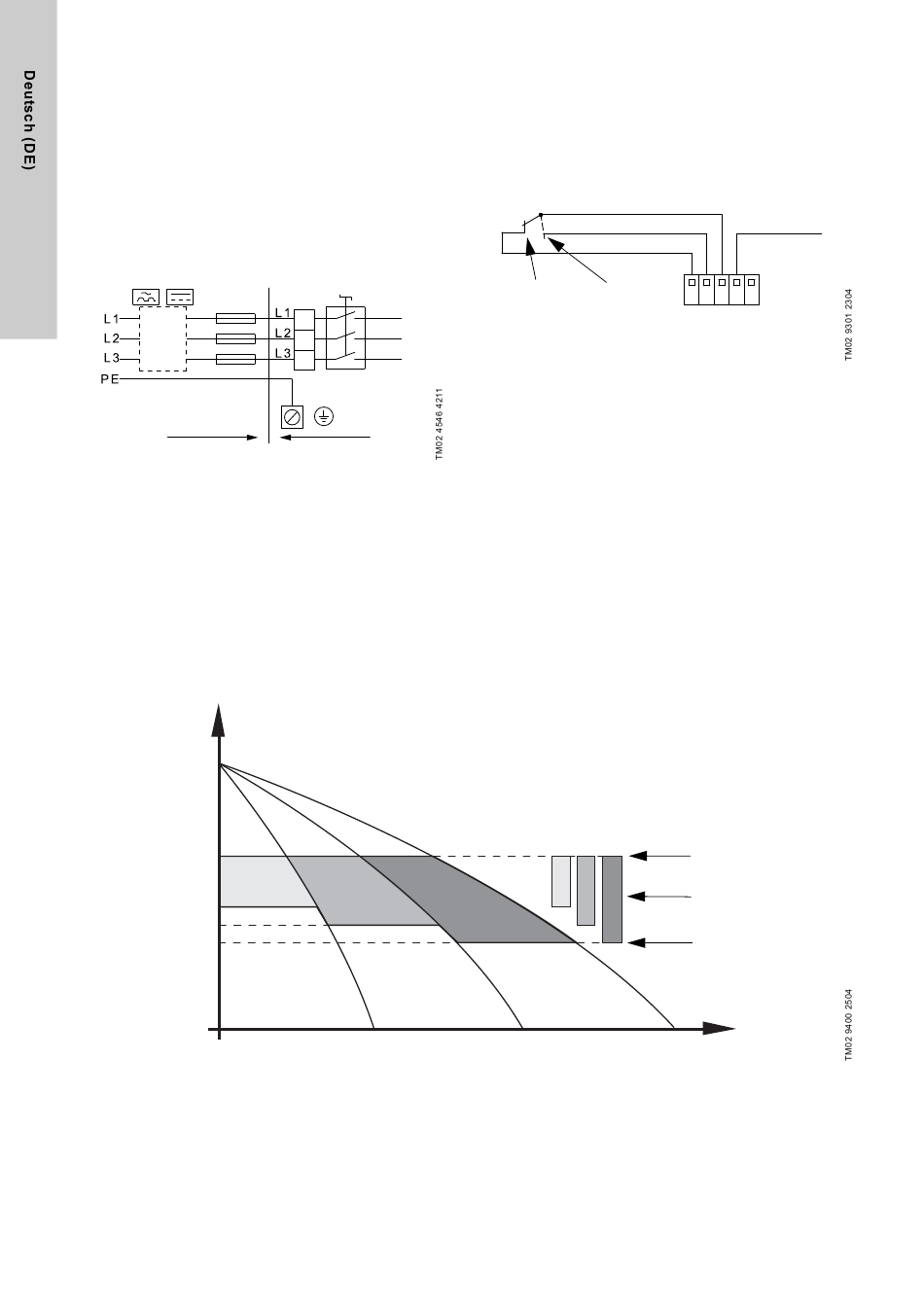

Abb. 10 Beispiel für den Anschluss einer Hydro Multi-E an das
Versorgungsnetz mit Vorsicherung und
FI-Schutzschalter.
Druckschaltereinstellung
H
Sollwert
Einschaltdruck
Druckschalter 1
Druckschalter 2
Druckschalter 3
1 Pumpe läuft mit
maximaler Leistung
Abb. 12 Funktionsdiagramm
66
gegeben.
Schaltkasten
2 Pumpen laufen mit
maximaler Leistung
6.5 Notbetrieb (optional)
Die Funktion Notbetrieb ermöglicht die Aufrechterhaltung der
Wasserversorgung, auch wenn der Sensor oder die Steuerung
ausfällt.
In diesem Fall laufen alle Pumpen mit maximaler Leistung.
6.5.1 Anschließen der Druckschalter
Die Druckschalter für Notbetrieb sind an die Klemmen 4, 5 und 6
jeder einzelnen Pumpe der Hydro Multi-E anzuschließen.
AUS MAX
Abb. 11 Anschließen der Druckschalter
6.5.2 Einstellen der Druckschalter
Die Abb. 12 zeigt
• den Zusammenhang zwischen den Ausschalt-, Differenz- und
Einschaltdrücken.
• die Druckschaltereinstellungen.
• die Anzahl der Pumpen im Notbetrieb.
3 Pumpen laufen mit
maximaler Leistung
6 5 4 3 2
6: Masse (GND)
5: +10 V
4: Sollwerteingang
Ausschaltdruck
Differenzdruck
Einschaltdruck
Q
