- Seite 1 GRUNDFOS HYDRO TWIN CME Hydro Twin CME Doppelpumpen-Druckerhöhungsanlage...
-
Seite 2: Inhaltsverzeichnis
Wechselbetrieb Überwachung/Störung Digitaleingang für externe Fehlermeldung Meldeleuchten und Meldeausgangsrelais Bedienung/Kommunikation Allgemeines Zentrale Leittechnik (SCADA) Bedienfeld der Pumpe Fernbedienung R100 Kennlinien Hydro Twin CME 1-5 Abmessungen Technische Daten Elektrische Daten Bestelldaten Hydro Twin CME 3-5 Abmessungen Technische Daten Elektrische Daten Bestelldaten... -
Seite 3: Produktbeschreibung

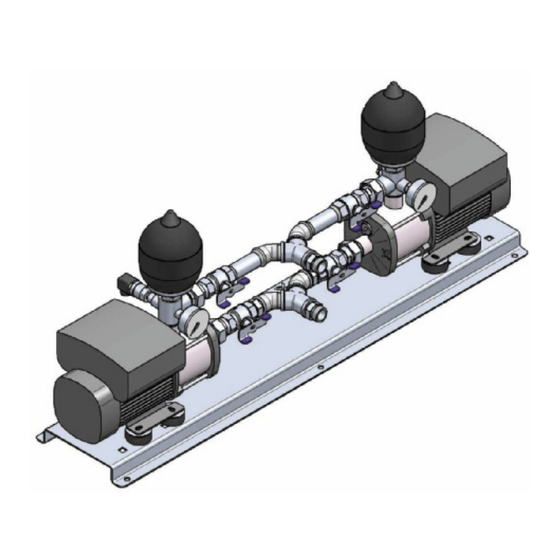

Die Doppelpumpen-Druckerhöhungsanlage ist in zwei Werkstoffausführungen lieferbar, die entweder mit Abb. 1 Hydro Twin CME CME-Pumpen der Werkstoffausführung I (alle Die Hydro Twin CME ist eine vollautomatisch arbei- medienberührten Teile in 1.4301) oder mit CME- tende Prozesswasser-Druckerhöhungsanlage mit zwei Pumpen der Werkstoffausführung G (alle parallel geschalteten, normalsaugenden horizontal medienberührten Teile in 1.4401) ausgerüstet sind. -
Seite 4: Lieferumfang
Produktbeschreibung Lieferumfang Einstellmöglichkeiten Die Hydro Twin CME ist anschlussfertig verrohrt und Die Abfrage/Parametrierung der Hydro Twin CME kann verdrahtet. sowohl am Bedienfeld der Pumpe oder mit der Infrarot- Fernbedienung R100 erfolgen. Sie besteht aus: Einstellungen am Bedienfeld: • 2 normalsaugende Industriekreiselpumpen der Baureihe CME-I (alle medienberührten Teile der... -
Seite 5: Konstruktion
Konstruktion Hydro Twin CME Anlagenkomponenten Pumpe Die Hydro Twin CME besteht gemäß Abb. 2 aus Die Pumpen der Baureihe CME sind normalsaugende, folgenden Komponenten: horizontale, mehrstufige Kreiselpumpen. Die auf einer Grundplatte montierten Pumpen haben einen axialen Saugstutzen und einen radialen Druckstutzen. -
Seite 6: Membrandruckbehälter
Konstruktion Membrandruckbehälter Beide Pumpen besitzen ein 2 Liter Membranausdehnungsgefäß mit Edelstahlanschluss, das zur sicheren Abschaltung bei Q dient. Der Membrandruckbehälter wird werkseitig mit einem Vorpressdruck von 4 bar ausgeliefert. Dies entspricht einem Sollwert von 5,7 bar. Wenn der Sollwert verändert wird, ist zur Sicherstellung einer optimalen Füllung des Membrandruckbehälters der Vorpressdruck wie folgt neu zu berechnen: Vorpressdruck = 0,7 x Sollwert... -
Seite 7: Funktionen
Wird auch mit maximaler Drehzahl der Bei einer Unterbrechung der Spannungsversorgung, erforderliche Solldruck nicht erreicht, wird die zweite startet die Hydro Twin CME in der gleichen Betriebsart Pumpe drehzahlgeregelt zugeschaltet. Die Steuerung wie vor der Spannungsunterbrechung. variiert die Drehzahl der beiden Pumpen in Abhängigkeit des Solldruckes so, dass beide in Betrieb... -
Seite 8: Meldeleuchten Und Meldeausgangsrelais
Die Störmeldung kann erst quittiert werden, wenn C NO NC das Signal wieder innerhalb des Signalbereiches liegt. Die Hydro Twin CME ist in Betrieb, aber bei einer oder zwei Pumpen ist eine Störung aufgetreten. Sobald die Störung nicht mehr anliegt, wird die Störmeldung automatisch zurückgesetzt. -
Seite 9: Bedienung/Kommunikation
Bedienung/Kommunikation Hydro Twin CME Allgemeines Die Kommunikation mit der Hydro Twin CME ist Bedientasten möglich über: Leuchtfelder • eine zentrale Leittechnik • eine Fernbedienung (Grundfos R100) • das Bedienfeld der Pumpe. Zentrale Leittechnik (SCADA) Der Betreiber kann mit der HydroTwin auch über eine große Entfernung kommunizieren. -
Seite 10: Fernbedienung R100
Bedienung/Kommunikation Fernbedienung R100 Die Fernbedienung R100 wird zur drahtlosen Kommunikation mit der Pumpe eingesetzt. Die Kommunikation erfolgt über Infrarotlicht. Der Sender und der Empfänger befinden sich in der Bedientastatur der Pumpe. Die R100 bietet zusätzliche Einstellmöglichkeiten und Status- anzeigen für die Pumpe. Die Displaybilder der R100 sind in vier parallel angeordnete Menüs unterteilt: 0. -
Seite 11: Kennlinien
Kennlinien Hydro Twin CME Hydro Twin CME 1-5 Hydro Twin [kPa] Hydro Twin CME 1-5 CMBE 1-5 50/60 Hz Q [m³/h] Q [l/s]... -
Seite 12: Abmessungen
Technische Daten Abmessungen Technische Daten Nennförderstrom Nennförderhöhe Anschluss Anschluss Gewicht [bar] Saugleitung Druckleitung [kg] Hydro Twin CME 1-5 1" 1" Elektrische Daten Motorleistung Leistungsaufnahme Absicherung Nenndrehzahl Ableitstrom je Pumpe Spannungsversorgung je Pumpe je Pumpe je Pumpe [min P2 [kW] 1x 200-240 V -10 %/+10 %,... -
Seite 13: Hydro Twin Cme 3
Kennlinien Hydro Twin CME Hydro Twin CME 3-5 Hydro Twin [kPa] Hydro Twin CME 3-5 CMBE 3-5 50/60 Hz Q [m³/h] Q [l/s]... -
Seite 14: Abmessungen
Technische Daten Abmessungen Technische Daten Nennförderstrom Nennförderhöhe Anschluss Anschluss Gewicht [bar] Saugleitung Druckleitung [kg] Hydro Twin CME 3-5 1" 1" Elektrische Daten Motorleistung Leistungsaufnahme Absicherung Nenndrehzahl Ableitstrom je Pumpe Spannungsversorgung je Pumpe je Pumpe je Pumpe [min P2 [kW] 1x 200-240 V -10 %/+10 %,... -
Seite 15: Hydro Twin Cme 5
Kennlinien Hydro Twin CME Hydro Twin CME 5-5 Hydro Twin [kPa] Hydro Twin CME 5-5 CMBE 5-5 50/60 Hz Q [m³/h] Q [l/s]... -
Seite 16: Abmessungen
Technische Daten Abmessungen Technische Daten Nennförderstrom Nennförderhöhe Anschluss Anschluss Gewicht [bar] Saugleitung Druckleitung [kg] Hydro Twin CME 5-5 13,2 1 1/4" 1" Elektrische Daten Motorleistung Leistungsaufnahme Absicherung Nenndrehzahl Ableitstrom je Pumpe Spannungsversorgung je Pumpe je Pumpe je Pumpe [min P2 [kW] 3 x 380-480 V ±10%,... -
Seite 17: Optionen
Hydro Twin CME Sicherungskasten mit Hauptschalter Kunststoffschrank für die Wandmontage mit Sicherungsautomaten und Hauptschalter. Die Hydro Twin CME und der Sicherungskasten sind bereits miteinander verkabelt. Achtung: Der Sicherungskasten mit Hauptschalter ist immer an eine Versorgungsspannung von 3 x 400 V anzuschließen. - Seite 18 96753081 CIU 200 MODbus Anschluss der Hydro Twin CME an MODbus-RTU-Netzwerke 96753082 CIU 300 BACnet MS/TP Anschluss der Hydro Twin CME an BACnet MS/TP-Netzwerke 96893770 Maschinenschuh Maschinenschuhe reduzieren die Übertragung von Schwingungen von der Anlage auf die Aufstellfläche und ermöglichen eine Höhenanpassung um ±20 mm.
