8. Çalıştırma modları
Çalıştırma modları, kullanıcının hidrofor sistemini kullanırken
tercih edebileceği çalışma koşullarıdır.
Mümkün olan çalıştırma modları:
• Durdurma
Tüm pompalar durdurulur.
• Normal (fabrika ayarlı)
Ayarlanan basıncı sürdürebilmek için bir veya daha fazla
pompa çalışıyor.
• Maks.
Tüm pompalar maksimum hızda çalışıyor.
R100 veya veri yolu aracılığıyla çalıştırma modları kontrol
panelinden seçilebilir.
8.1 Normal çalışma
H
H
ayar
H
set

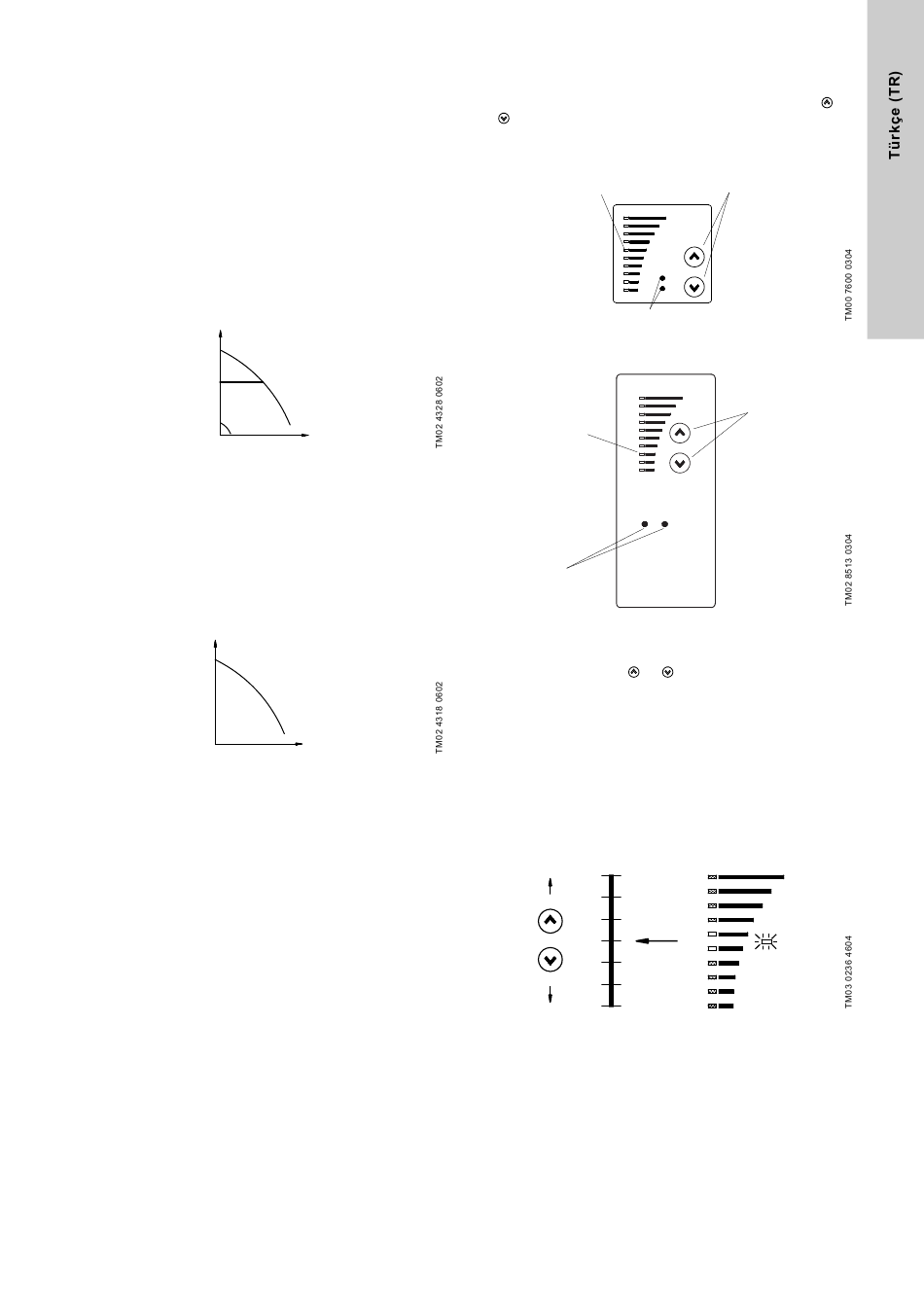

Şekil 19 Normal çalışma modundaki Hydro Multi-E
(sabit basınç modu)
Hydro Multi-E, sabit basınç modundayken performansını
istenilen ayar noktasına uygun duruma getirir.
8.2 Durdurma veya maks. çalışma
Normal çalışma moduna ek olarak "Dur" veya "Maks." çalışma
modlarını da seçebilirsiniz. Örnek için bakınız şekil 20.
Maks.
H
Şekil 20 "Maks." çalışma modundaki Hydro Multi-E
Maks. çalışma, boşaltma ve başlatma süreçleri sırasında
kullanılabilir.
8.3 Güç kaynağının kesintisi durumunda çalışma
Hydro Multi-E'ye bağlı güç kaynağı kesilirse ayarlar
kaydedilecektir. Hydro Multi-E kesintiden önceki çalışma
modunda tekrar çalışmaya başlayacaktır.
8.4 Diğer ayarlar
Diğer ayarları R100 ile yapabilirsiniz. Bakınız bölüm
ayarlama yapma.
Fabrika ayarları, 10.1 ÇALIŞMA menüsü
menüsü'de her bağımsız ekranda kalın harflerle gösterilmektedir.
Q
Q
10. R100 ile
ve 10.3 KURULUM
9. Kontrol paneli ile ayarlama yapma
Kontrol panelinde (bakınız şekil
• ayar noktası belirlemede kullanılan çalıştırma düğmeleri
• ayar noktasını gösteren sarı renkteki ışıklı alan
• yeşil (çalışma) ve kırmızı (arıza) gösterge ışıkları.
Işıklı alanlar
Gösterge lambaları
Şekil 21 Kontrol paneli, tek fazlı Hydro Multi-E
Işıklı alanlar
Gösterge lambaları
Şekil 22 Kontrol paneli, üç fazlı Hydro Multi-E
9.1 Ayar noktasını belirleme
İstediğiniz ayar noktasını ve
ayarlayın.
Kontrol paneli üzerindeki ışıklı alanlar ayar noktası ayarlarını
gösterir.
9.2 Sabit basınç çalışma modundaki Hydro Multi-E
Şekil 23, ışıklı alan 5 ve 6'nın aktif konumda olduğunu
göstermektedir ve bu da ölçüm aralığı 0 ile 10 bar arasında bir
sensör bulunduran 5 bar değerindeki ayar noktasını belirtir.
Ayar aralığı sensörün ölçüm aralığına eşittir (bkz. sensör bilgi
etiketi).
[bar]
10
5
0
Şekil 23 5 bara ayarlanan ayar noktası
21 veya 22) şu öğeler mevcuttur:
ve
Düğmeler
Düğmeler
düğmelerine basarak
